4. Using a flat bladed tool, carefully pry the bellcrank

from the wiper motor shaft.

5. Separate the bellcrank from the wiper motor shaft.

6. Remove the two motor mounting bolts (1).

8R - 76

WIPERS/WASHERS - SERVICE INFORMATION

LX

NOTE: When separating the motor from the link-
age, there are two pocket nuts that may fall out.
Take care to keep these and reinstall them during
installation.

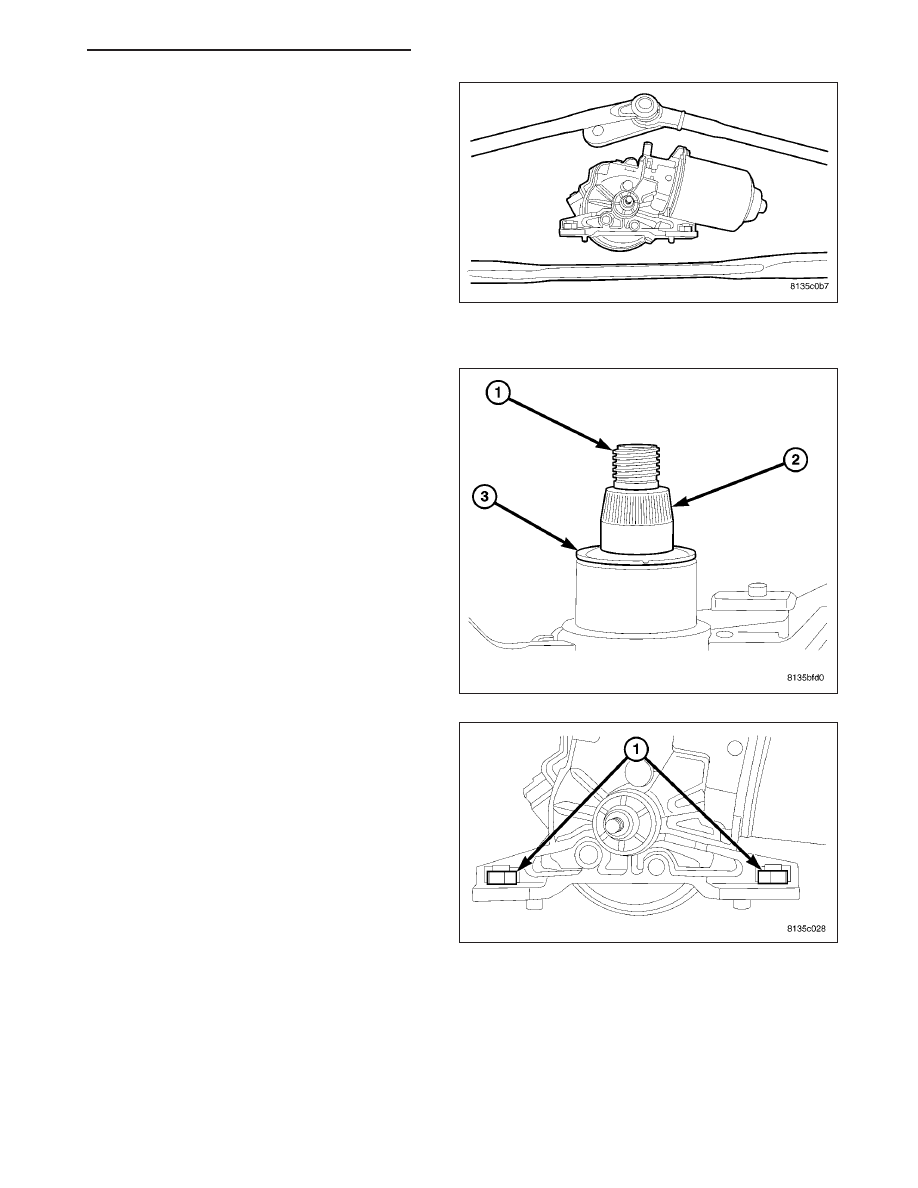

7. Separate

the

wiper

motor

from

the

wiper

module/linkage.

INSTALLATION

1. Ensure that the shaft seal (3) is on the new motor

shaft. If necessary, transfer the one on the old
motor. If transferred, make sure the seal is in good
shape (not brittle, free from cracks, and not
damaged).

2. Ensure that the pocket nuts (1) are in place in the

motor before assembly.

LX

WIPERS/WASHERS - SERVICE INFORMATION

8R - 77

3. If needed to install pocket nut (1), align the nut with

the pocket.

4. Drop nut (1) into pocket.

5. Place wiper motor in its mounting location making

sure that the pocket nuts are in place.

8R - 78

WIPERS/WASHERS - SERVICE INFORMATION

LX

6. Install and tighten the mounting bolts (1).

7. Position the bellcrank on the wiper motor shaft.

8. Align the bellcrank with the linkage arms.

LX

WIPERS/WASHERS - SERVICE INFORMATION

8R - 79
