5. Remove the two retaining bolts (1 and 4) and

remove wiper module (3) from vehicle.

INSTALLATION

1. Inspect the grommet (1) that the wiper motor sits

in. If cracked, brittle, or damaged, replace the
grommet (1).

2. While positioning the wiper module in its mounting

location, make sure that the dowel on the bottom of
the wiper motor (1) slides into the mounting grom-
met (2) correctly.

8R - 72

WIPERS/WASHERS - SERVICE INFORMATION

LX

3. Install the two retaining bolts (1 and 4). Torque

bolts to 8 N·m (70 in. lbs.).

4. Connect the wiper motor electrical connector (1).

5. Install the cowl panel (1) (Refer to 23 - BODY/EX-

TERIOR/COWL GRILLE - INSTALLATION).

LX

WIPERS/WASHERS - SERVICE INFORMATION

8R - 73

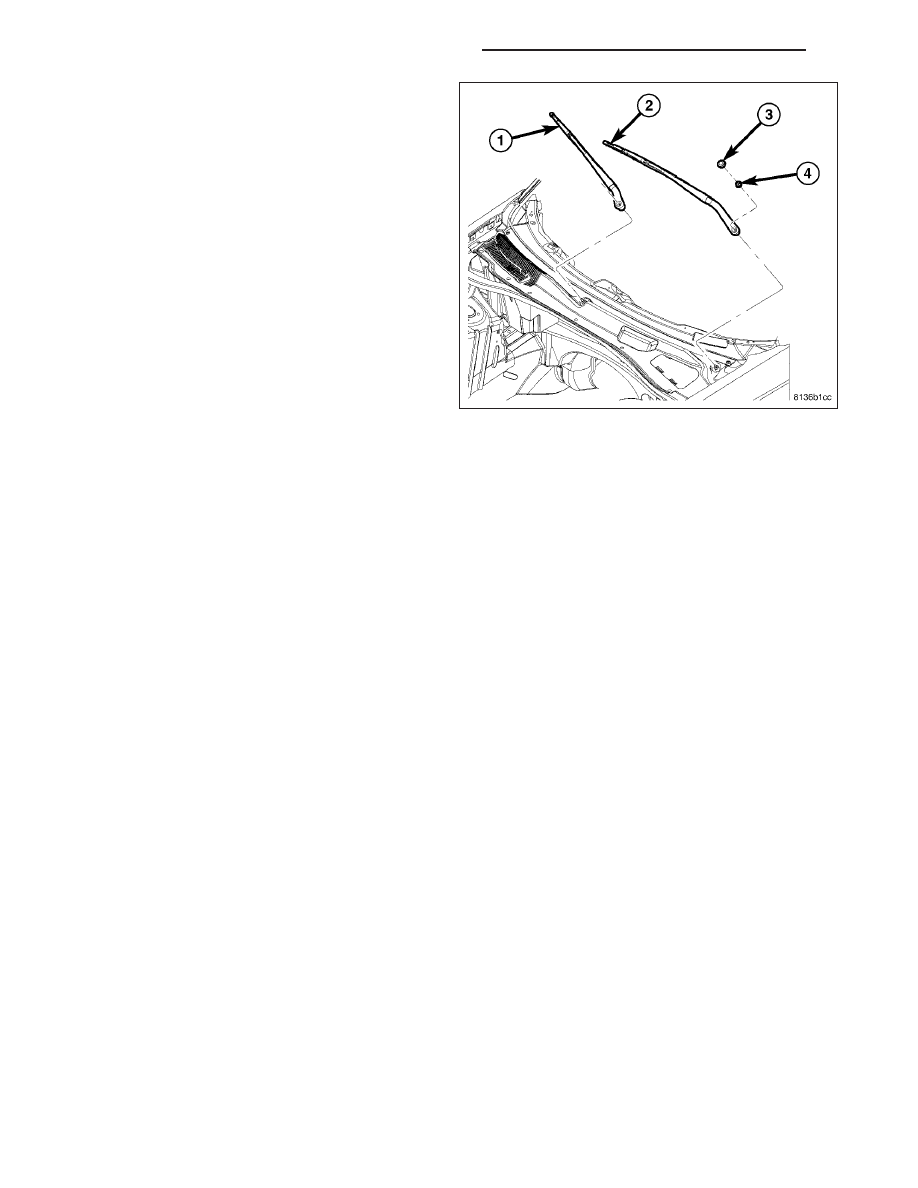

6. Install the wiper arms (1) and (2) (Refer to 8 -

ELECTRICAL/WIPERS/WASHERS/WIPER ARMS -
INSTALLATION). Torque nuts to 18 N·m (150 in.
lbs.).

7. Connect the battery negative cable.

8R - 74

WIPERS/WASHERS - SERVICE INFORMATION

LX

FRONT WIPER MOTOR

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the front wiper module (3) (Refer to 8 -

ELECTRICAL/WIPERS/WASHERS/WIPER

MOD-

ULE - REMOVAL).

3. With front wiper module on bench or in vise,

remove the one nut attaching the bellcrank to the
motor shaft.

LX

WIPERS/WASHERS - SERVICE INFORMATION

8R - 75
