B1A43-SECURITY TRANSMITTER SENSOR RETURN CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8Q - 68

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
During the VTSS pre-arm process.

•

Set Condition:
The Intrusion Transceiver Module detects a short to ground condition on the sensor ground circuit.

Possible Causes

(G945) INTRUSION TRANSMITTER SENSOR GROUND CIRCUIT SHORTED TO GROUND

INTRUSION TRANSCEIVER MODULE

Diagnostic Test

1.

DETERMINING IF DTC IS CURRENT

NOTE: Diagnose any related Communication DTC(s) before continuing.
With a scan tool, read and record DTC(s).

With the scan tool, clear DTC(s).

Turn the ignition off and remove the key from the ignition.

Lock and close all doors to allow the VTSS to go from pre-arm to armed status and wait one minute.

Disarm the VTSS.

Using the scan tool, read DTC(s).

Does the DTC reset?

Yes

>> Go To 2

Perform BODY VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> DTC is not active at this time. Test complete.

Perform BODY VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

CHECK THE (G945) SENSOR GROUND CIRCUIT SHORTED TO GROUND

Turn the ignition is off.

Disconnect the Intrusion Sensor Transmitter connector.

Disconnect the Intrusion Transceiver Module connector.

Measure the resistance between ground and the (G945) Intrusion
Transmitter Sensor Ground circuit at the Intrusion Sensor Transmitter
connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (G945) Intrusion Transmitter Sensor Ground cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST – VER 1 (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Intrusion Transceiver Module in accordance

with the Service Information.

Perform BODY VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

LX

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 69

B1A44-SECURITY RECEIVER SENSOR CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.

8Q - 70

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
When the VTSS is armed.

•

Set Condition:
If the voltage current is below a specified range this DTC will set.

Possible Causes

(G460) INTRUSION RECEIVER SENSOR SIGNAL CIRCUIT OPEN

(G946) INTRUSION RECEIVER SENSOR GROUND CIRCUIT OPEN

INTRUSION SENSOR RECEIVER OPEN/MISSING

INTRUSION TRANSCEIVER MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s.

Turn the ignition off and remove the key from the ignition.

Close all doors and arm the VTSS and wait one minute.

Disarm the VTSS turn the ignition on and wait one minute.

With the scan tool, read DTC’s.

Does the scan tool display B1A44–SECURITY RECEIVER SENSOR CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

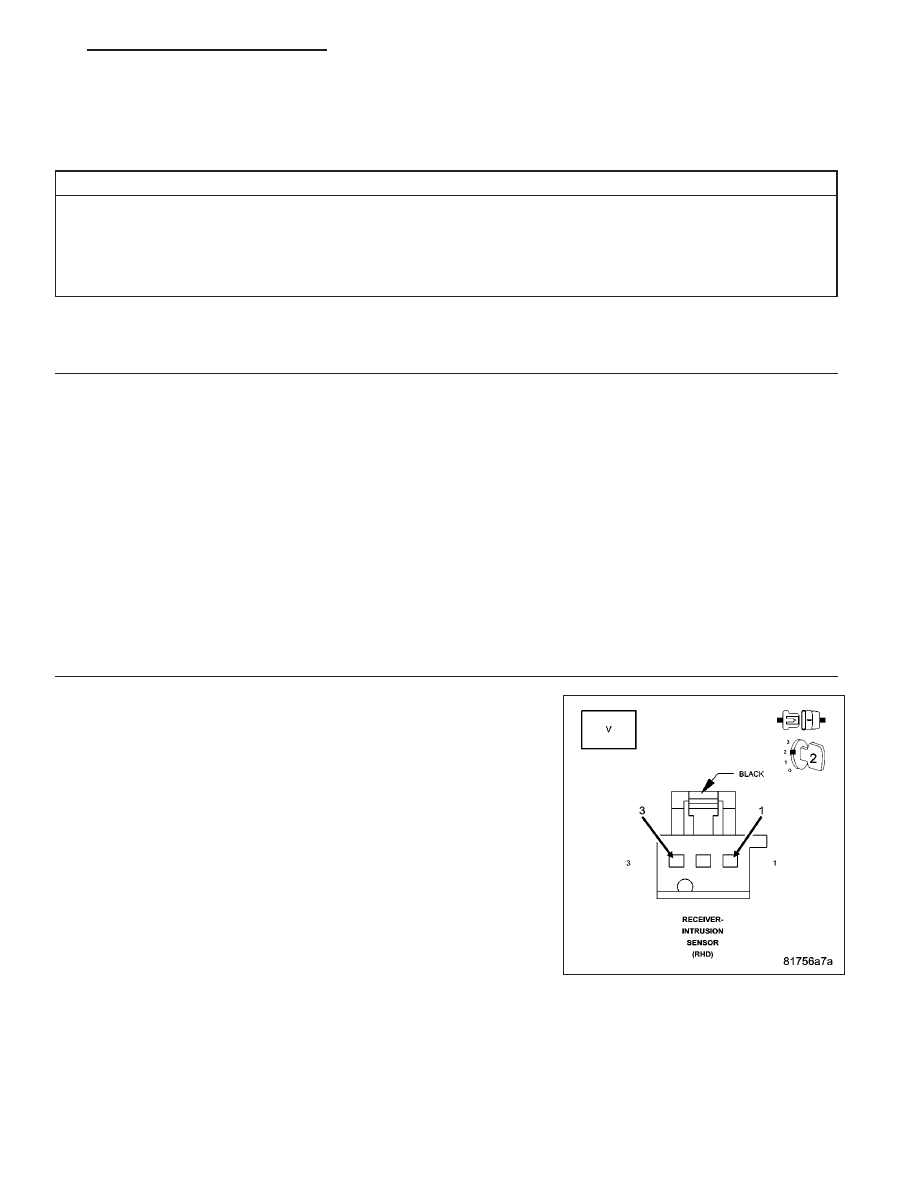

2.

CHECK THE (G460) INTRUSION RECEIVER SENSOR SIGNAL CIRCUIT VOLTAGE

Disconnect the Intrusion Sensor Receiver connector.

NOTE: Check connectors - Clean/repair as necessary.
Turn the ignition on.

With the scan tool actuate the Intrusion Sensor Receiver.

Measure the voltage between (G460) Intrusion Receiver Sensor Signal
circuit and (G946) Intrusion Receiver Sensor Ground circuit.

Is the voltage above 10.0 volts

Yes

>> Go To 3

No

>> Go To 4

LX

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 71
