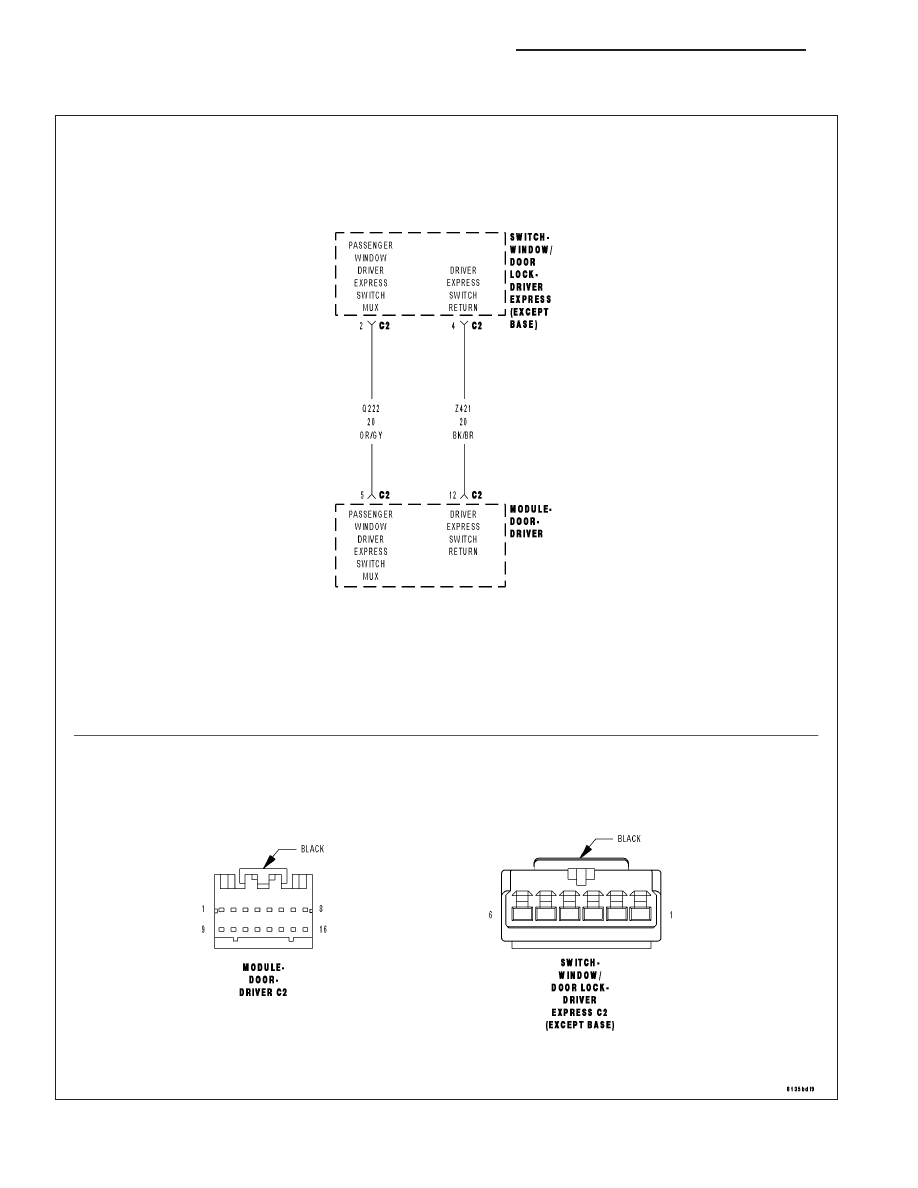

B1868–DRIVER PASSENGER WINDOW SWITCH CIRCUIT STUCK – DDM

For a complete wiring diagram Refer to Section 8W.

8N - 270

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
Whenever the module is awake.

•

Set Condition:
When the Passenger Window Driver Express Switch Mux circuit is below 3.5 volts for over 30 seconds.

Possible Causes

(Q222) PASSENGER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO GROUND

(Q222) PASSENGER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO THE (Z421) DRIVER
EXPRESS SWITCH RETURN CIRCUIT

WINDOW/DOOR LOCK SWITCH SHORT TO GROUND

DRIVER DOOR MODULE (DDM)

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Driver Passenger Window Switch in all positions several times.

Wait 30 seconds.

With the scan tool, read DTC’s.

Does the scan tool display B1868–DRIVER PASSENGER WINDOW SWITCH CIRCUIT STUCK?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

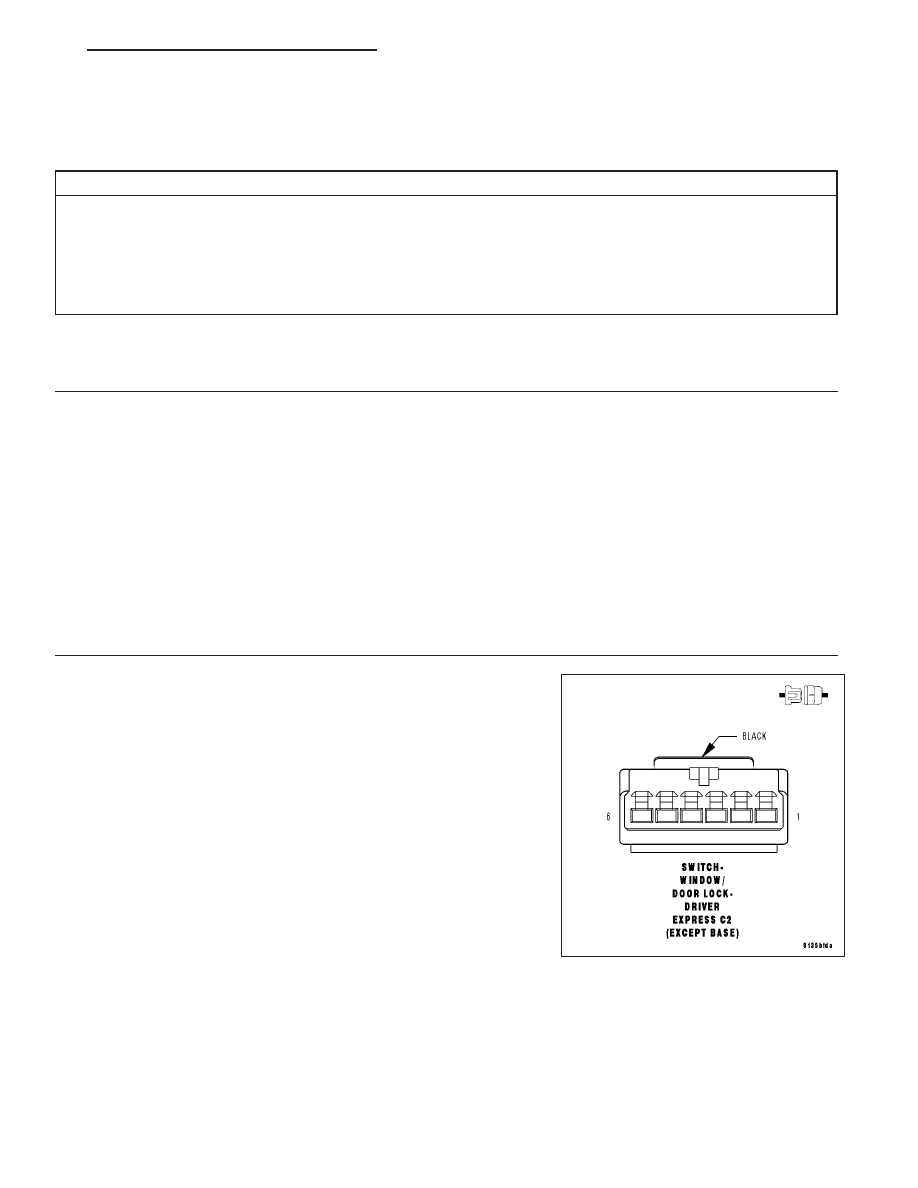

2.

DRIVER WINDOW SWITCH SHORTED

With the scan tool, erase DTC’s.

Disconnect the Driver Window/Door Lock Switch C2 connector.

With the scan tool, read DTC’s.

Does the scan tool display B1868–DRIVER PASSENGER WIN-
DOW SWITCH CIRCUIT STUCK?

No

>> Replace the Driver Express Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 3

LX

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

8N - 271

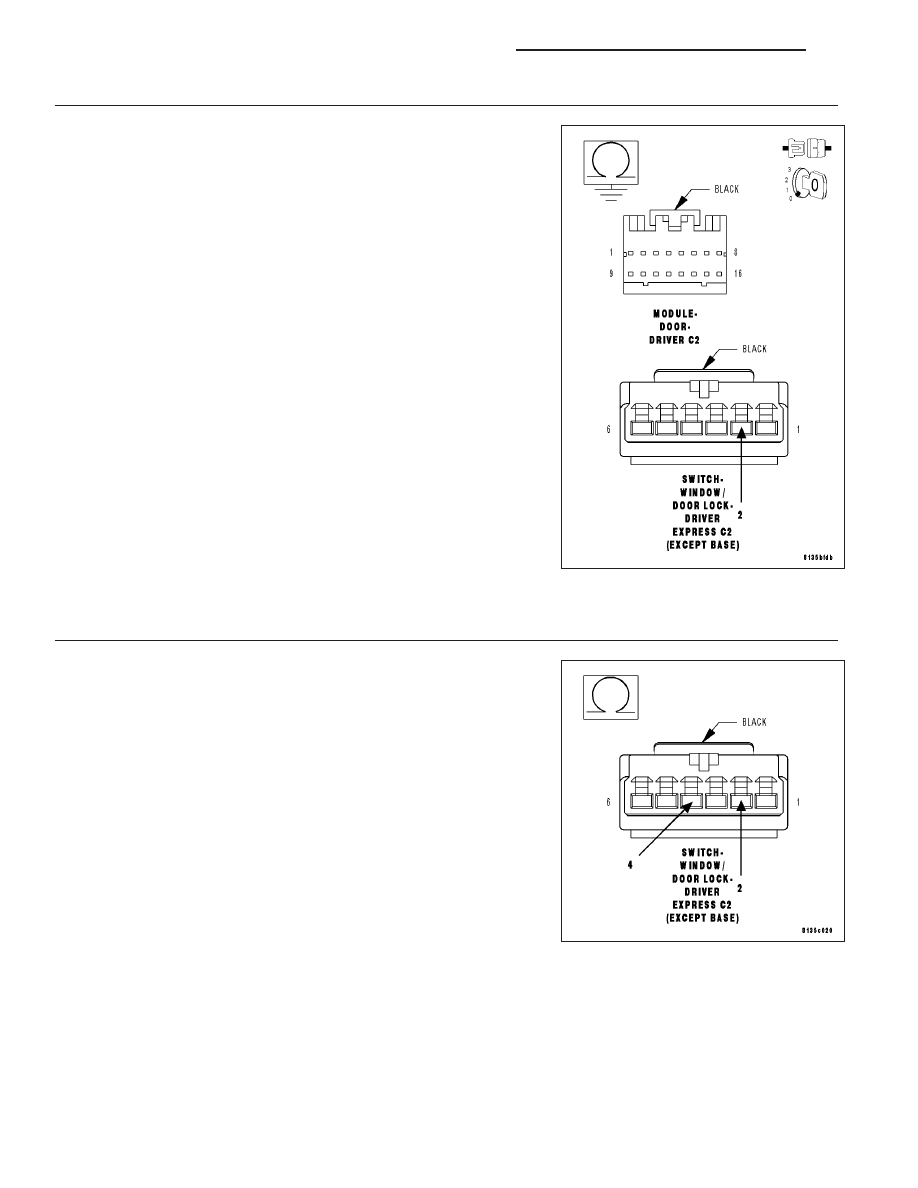

3.

(Q222) PASSENGER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Driver Door Module C2 connector.

Measure the resistance between ground and the (Q222) Passenger
Window Driver Express Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q222) Passenger Window Driver Express

Switch Mux circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 4

4.

(Q222) PASSENGER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO (Z421) DRIVER
EXPRESS SWITCH RETURN CIRCUIT

Measure the resistance between the (Q222) Passenger Window Driver
Express Switch Mux circuit and the (Z421) Driver Express Switch
Return circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q222) Passenger Window Driver Express

Switch Mux circuit for a short to the (Z421) Driver Express
Switch Return circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Replace the Driver Door Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8N - 272

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

B210D-BATTERY VOLTAGE LOW – DDM/PDM

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
At all times.

•

Set Condition:
Anytime the module senses voltage input below 9.0 volts, this code will set.

POSSIBLE CAUSES

LOW VOLTAGE ENGINE DTC

DRIVER OR PASSENGER DOOR MODULE

Diagnostic Test

1.

CHECK ENGINE DTC’s

With the scan tool, read ENGINE DTC’s

Are there any ENGINE DTC’s present?

No

>> Go to 2

Yes

>> Refer to symptom list for problems related to ENGINE.

2.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Start the engine and run for 2 minutes.

With the scan tool, read DTC’s.

Does the scan tool display B210D-BATTERY VOLTAGE LOW?

Yes

>> Replace the appropriate Door Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST – VER 1).
