Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 642

2.

(Q302) PASSENGER WINDOW HALL SENSOR A SIGNAL SHORT TO GROUND

Turn the ignition off.

Disconnect the Passenger Window Motor connector.

Disconnect the Passenger Door Module C2 connector.

Measure the resistance between Ground and the Passenger Window
Hall Sensor A Signal circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the Passenger Window Hall Sensor A signal circuit

for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 3

3.

(Q304) PASSENGER WINDOW HALL SENSOR B SIGNAL CIRCUIT SHORT TO GROUND

Measure the resistance between Ground and the (Q304) Passenger
Window Hall Sensor B Signal circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q304) Passenger Window Hall Sensor B Signal

circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 4

8N - 266

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

4.

(Q302) PASSENGER WINDOW HALL SENSOR A SIGNAL CIRCUIT OPEN

Measure the resistance of the (Q302) Passenger Window Hall Sensor
A Signal circuit between the Motor connector and the Module C2 con-
nector.

Is the resistance below 1.0 ohms?

No

>> Repair the (Q302) Passenger Window Hall Sensor A Signal

circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 5

5.

(Q304) PASSENGER WINDOW HALL SENSOR B SIGNAL CIRCUIT OPEN

Measure the resistance of the (Q304) Passenger Window Hall Sensor
B Signal circuit between the Motor connector and the Module C2 con-
nector.

Is the resistance below 1.0 ohms?

No

>> Repair the (Q304) Passenger Window Hall Sensor B Signal

circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 6

LX

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

8N - 267

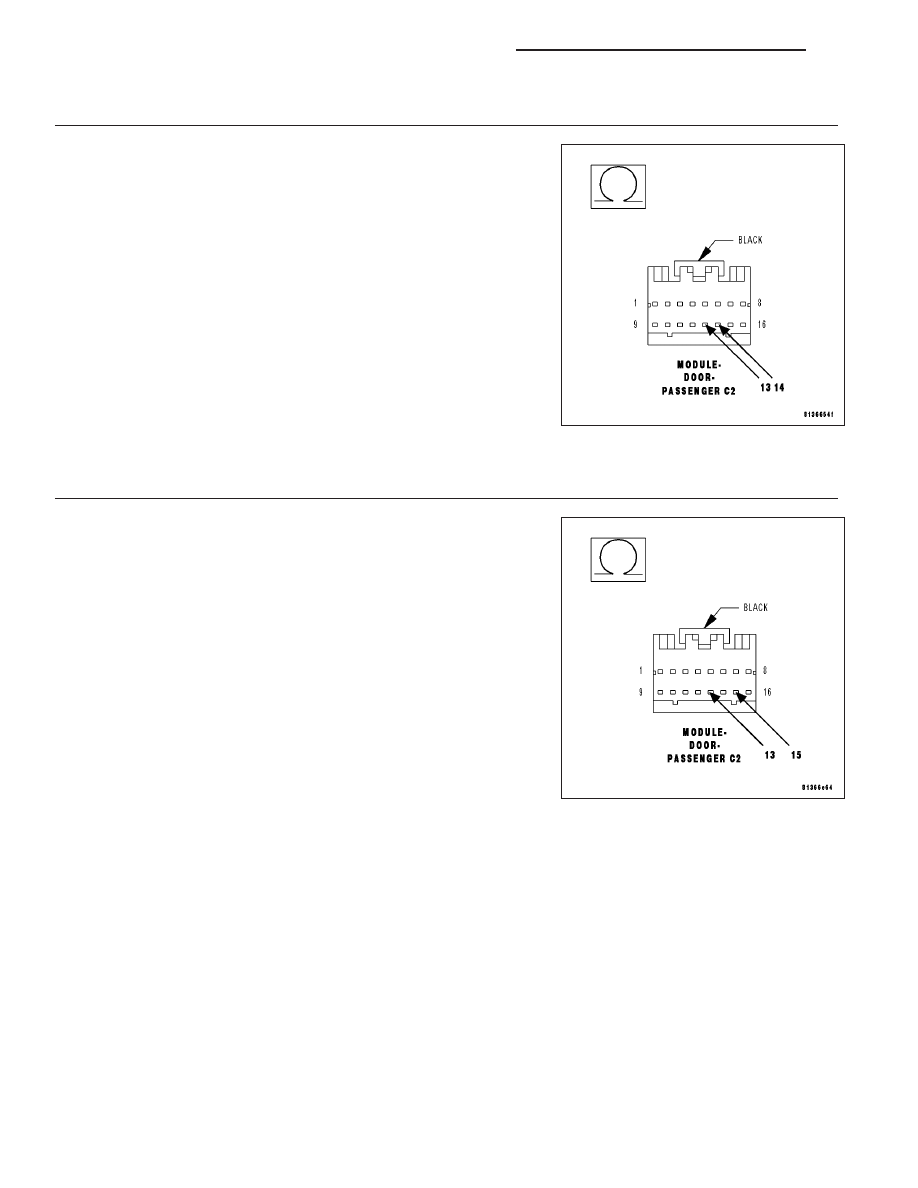

6.

(Q304) PASSENGER WINDOW HALL SENSOR B SIGNAL CIRCUIT SHORTED TO (Z404) PASSENGER
WINDOW HALL SENSOR RETURN

Measure the resistance between the (Q304) Passenger Window Hall
Sensor B Signal circuit and the (Z404) Passenger Window Hall Sensor
Return circuit in the PDM C2 connector.

Is the resistance below 10000.0 ohms?

No

>> Repair the (Q304) Passenger Window Hall Sensor B Signal

circuit for a short to the (Z404) Passenger Window Hall
Sensor Return circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 7

7.

(Q302) PASSENGER WINDOW HALL SENSOR A SIGNAL CIRCUIT SHORTED TO (Z404) PASSENGER
WINDOW HALL SENSOR RETURN

Measure the resistance between the (Q302) Passenger Window Hall
Sensor A Signal circuit and the (Z404) Passenger Window Hall Sensor
Return circuit in the PDM C2 connector.

Is the resistance below 10000.0 ohms?

No

>> Repair the (Q302) Passenger Window Hall Sensor A Signal

circuit for a short to the (Z404) Passenger Window Hall
Sensor Return circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 8

8N - 268

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

8.

(Q304) PASSENGER WINDOW HALL SENSOR A SIGNAL CIRCUIT SHORT TO (Q304) PASSENGER
WINDOW HALL SENSOR B SIGNAL CIRCUIT

Measure the resistance between the (Q302) Passenger Window Hall
Sensor A Signal circuit and the (Q304) Passenger Window Hall Sensor
B Signal circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q302) Passenger Window Hall Sensor A Signal

circuit for a short to the (Q304) Passenger Window Hall
Sensor B Signal circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Replace the Window Motor.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

LX

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

8N - 269
