B185D-PASSENGER WINDOW SWITCH CIRCUIT STUCK - PDM

For a complete wiring diagram Refer to Section 8W.

8N - 250

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
Whenever the module is awake.

•

Set Condition:
When the Passenger Window Express Switch Mux circuit is below 3.5 volts for over 30 seconds.

Possible Causes

(Q336) PASSENGER WINDOW EXPRESS SWITCH MUX CIRCUIT SHORT TO GROUND

(Q336) PASSENGER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO THE (Q936)
PASSENGER WINDOW EXPESS SWITCH RETURN CIRCUIT

WINDOW/DOOR LOCK SWITCH SHORT TO GROUND

PASSENGER DOOR MODULE (PDM)

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Passenger Window Switch in all positions several times.

Wait 30 seconds.

With the scan tool, read DTC’s.

Does the scan tool display B185D-PASSENGER WINDOW SWITCH CIRCUIT STUCK?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Check for a sticking switch and

using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST – VER 1.

2.

DRIVER WINDOW SWITCH SHORTED

With the scan tool, erase DTC’s.

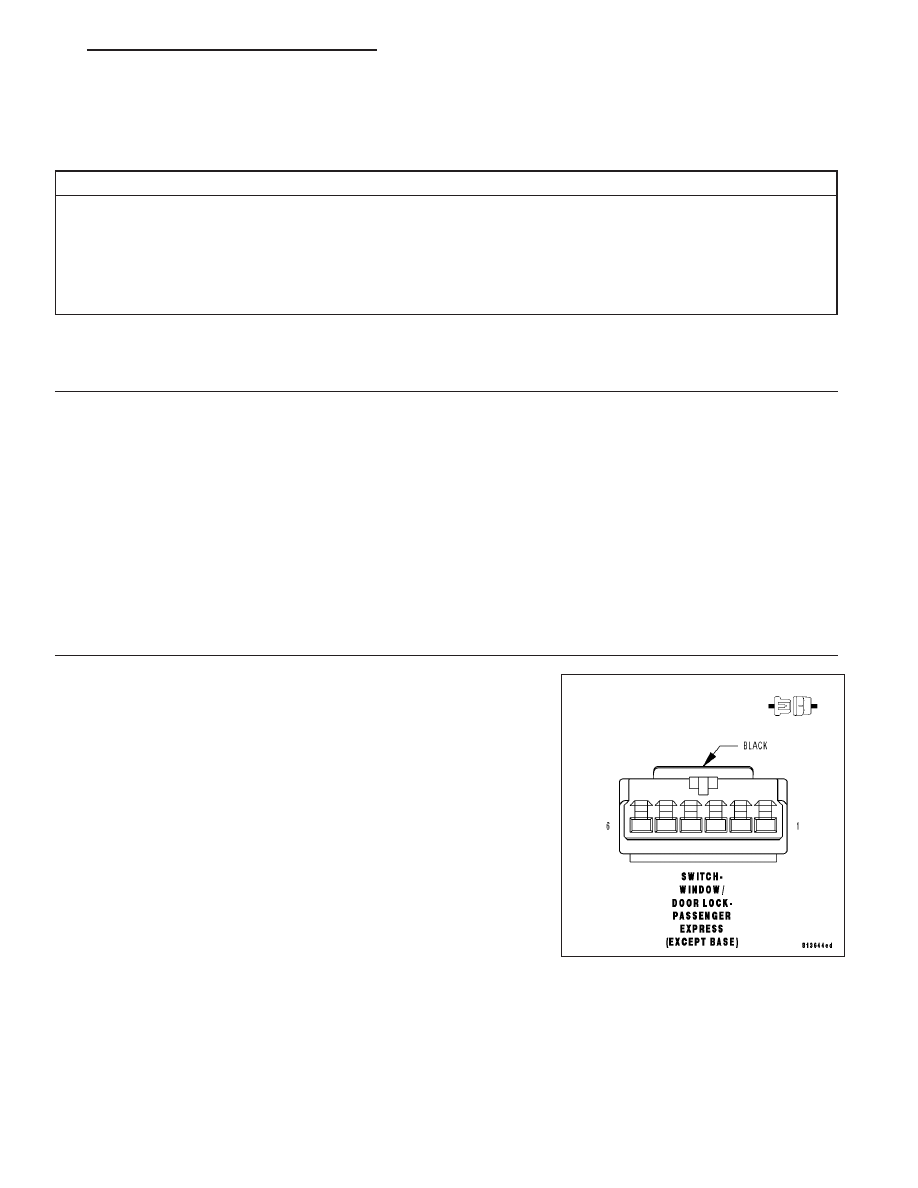

Disconnect the Passenger Window/Door Lock Switch connector.

With the scan tool, read DTC’s.

Does the scan tool display B185D–PASSENGER WINDOW
SWITCH CIRCUIT STUCK?

No

>> Replace the Passenger Express Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1.

Yes

>> Go To 3

LX

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

8N - 251

3.

(Q336) PASSENGER WINDOW EXPRESS SWITCH MUX CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Passenger Door Module C2 connector.

Measure the resistance between ground and the (Q336) Passenger
Window Express Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q336) Passenger Window Express Switch Mux

circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1.

No

>> Go To 4

4.

(Q336) PASSENGER WINDOW EXPRESS SWITCH MUX CIRCUIT SHORT TO (Q936) PASSENGER
EXPRESS SWITCH RETURN CIRCUIT

Measure the resistance between the (Q336) Passenger Window
Express Switch Mux circuit and the (Q936) Passenger Express Switch
Return circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q336) Passenger Express Switch Mux circuit

for a short to the (Q936) Passenger Window Express
Switch Return circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1.

No

>> Replace the Passenger Door Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1.

8N - 252

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

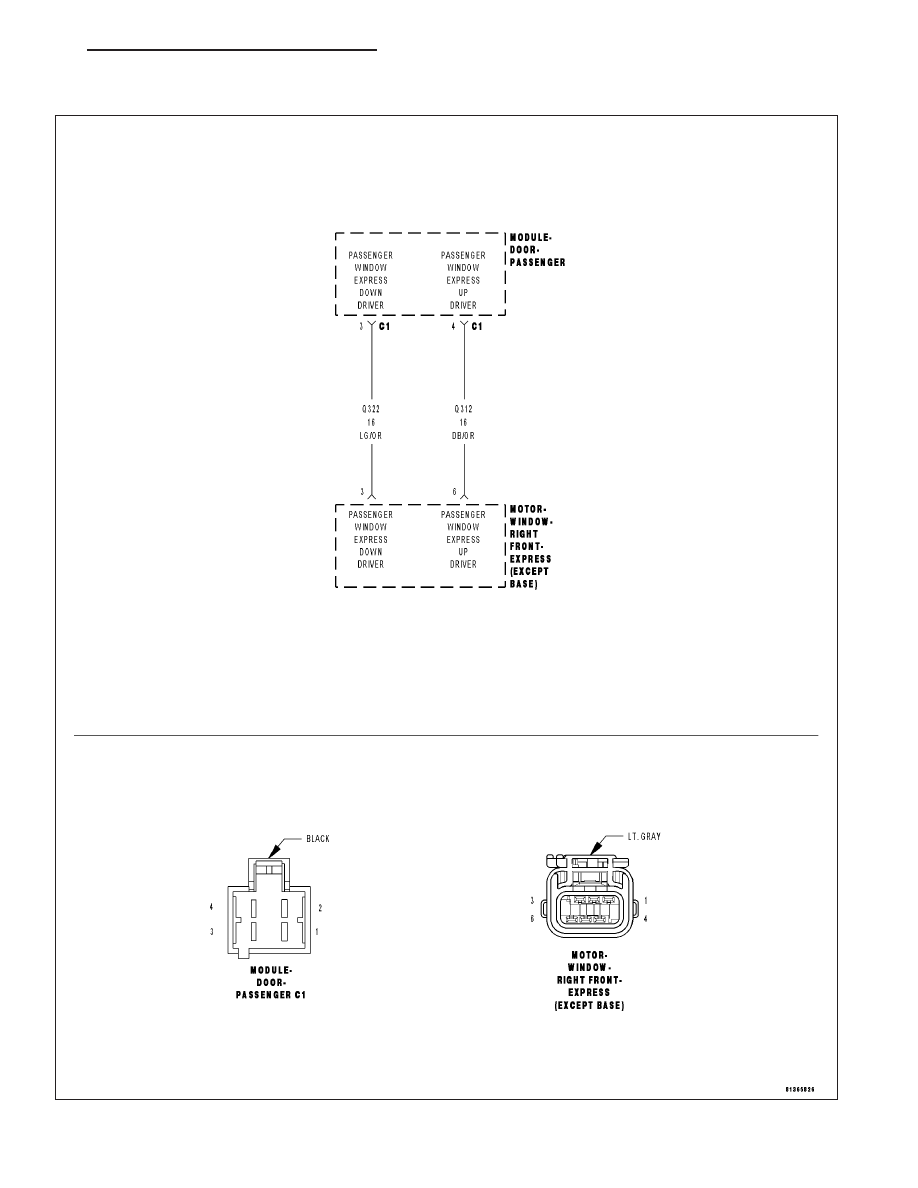

B185F–PASSENGER WINDOW MOTOR CONTROL CIRCUIT LOW – PDM

For a complete wiring diagram Refer to Section 8W.
