2.

(Q301) DRIVER WINDOW HALL SENSOR A SIGNAL SHORT TO GROUND

Turn the ignition off.

Disconnect the Driver Window Motor connector.

Disconnect the Driver Door Module C2 connector.

Measure the resistance between Ground and the Driver Window Hall
Sensor A Signal circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the Driver Window Hall Sensor A signal circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 3

3.

(Q303) DRIVER WINDOW HALL SENSOR B SIGNAL CIRCUIT SHORT TO GROUND

Measure the resistance between Ground and the (Q303) Driver Win-
dow Hall Sensor B Signal circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q303) Driver Window Hall Sensor B Signal cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Go To 4

8N - 246

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

4.

(Q301) DRIVER WINDOW HALL SENSOR A SIGNAL CIRCUIT OPEN

Measure the resistance of the (Q301) Driver Window Hall Sensor A Sig-
nal circuit between the Motor connector and the Module C2 connector.

Is the resistance below 1.0 ohms?

No

>> Repair the (Q301) Driver Window Hall Sensor A Signal cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 5

5.

(Q303) DRIVER WINDOW HALL SENSOR B SIGNAL CIRCUIT OPEN

Measure the resistance of the (Q303) Driver Window Hall Sensor B
Signal circuit between the Motor connector and the Module C2 connec-
tor.

Is the resistance below 1.0 ohms?

No

>> Repair the (Q303) Driver Window Hall Sensor B Signal cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go TO 6

LX

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

8N - 247

6.

(Q303) DRIVER WINDOW HALL SENSOR B SIGNAL CIRCUIT SHORTED TO THE (Z405) DRIVER
WINDOW HALL SENSOR RETURN

Measure the resistance between the (Q303) Driver Window Hall Sensor
B Signal circuit and the (Z405) Driver Window Hall Senspr Return cir-
cuit.

Is the resistance below 10000.0 ohms?

No

>> Repair the (Q303) Driver Window Hall Sensor B Signal cir-

cuit for a short to the Driver Window Hall Sensor Return cir-
cuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go TO 7

7.

(Q301) DRIVER WINDOW HALL SENSOR A SIGNAL CIRCUIT SHORTED TO THE (Z405) DRIVER
WINDOW HALL SENSOR RETURN

Measure the resistance between the (Q301) Driver Window Hall Sensor
A Signal circuit and the (Z405) Driver Window Hall Senspr Return cir-
cuit.

Is the resistance below 10000.0 ohms?

No

>> Repair the (Q301) Driver Window Hall Sensor A Signal cir-

cuit for a short to the (Z405) Driver Window Hall Sensor
Return circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go TO 8

8N - 248

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

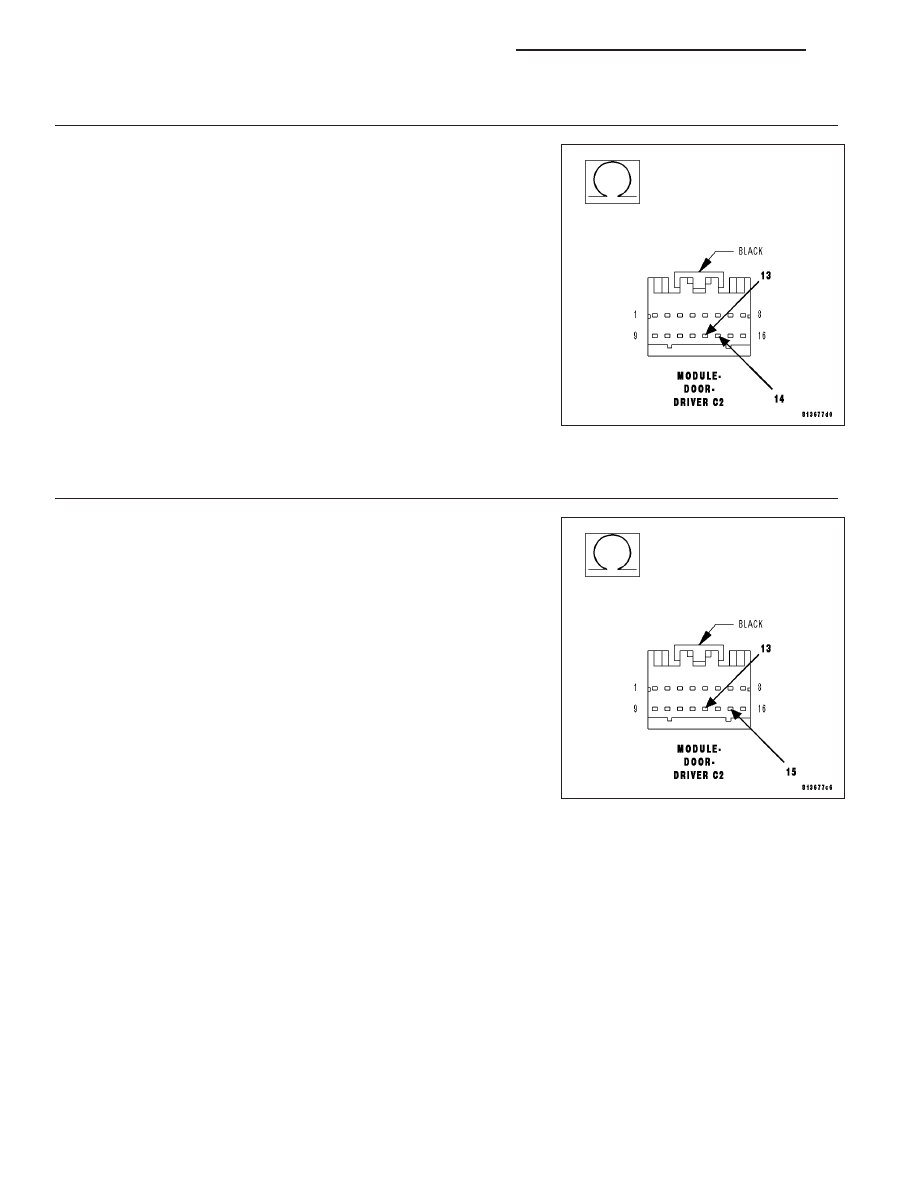

8.

(Q301) DRIVER WINDOW HALL SENSOR A SIGNAL CIRCUIT SHORT TO (Q303) DRIVER WINDOW HALL
SENSOR B SIGNAL CIRCUIT

Measure the resistance between the (Q301) Driver Window Hall Sensor
A Signal circuit and the (Q303) Driver Window Hall Sensor B Signal cir-
cuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (Q301) Driver Window Hall Sensor A Signal cir-

cuit for a short to the (Q303) Driver Window Hall Sensor B
Signal circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Replace the Window Motor.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).
