WAGON

1. Disconnect and isolate the battery negative cable.

2. Remove the two push fasteners (1) in the liftgate

opening.

3. From inside the cargo area, using a trim stick (spe-

cial tool #C-4755) or equivalent, gently pry the
access panel off the rear of the quarter trim panel.

4. Remove the one plastic wing nut.

5. Pulling rearward, release the mounting tabs of the

tail lamp unit (1).

8L - 130

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

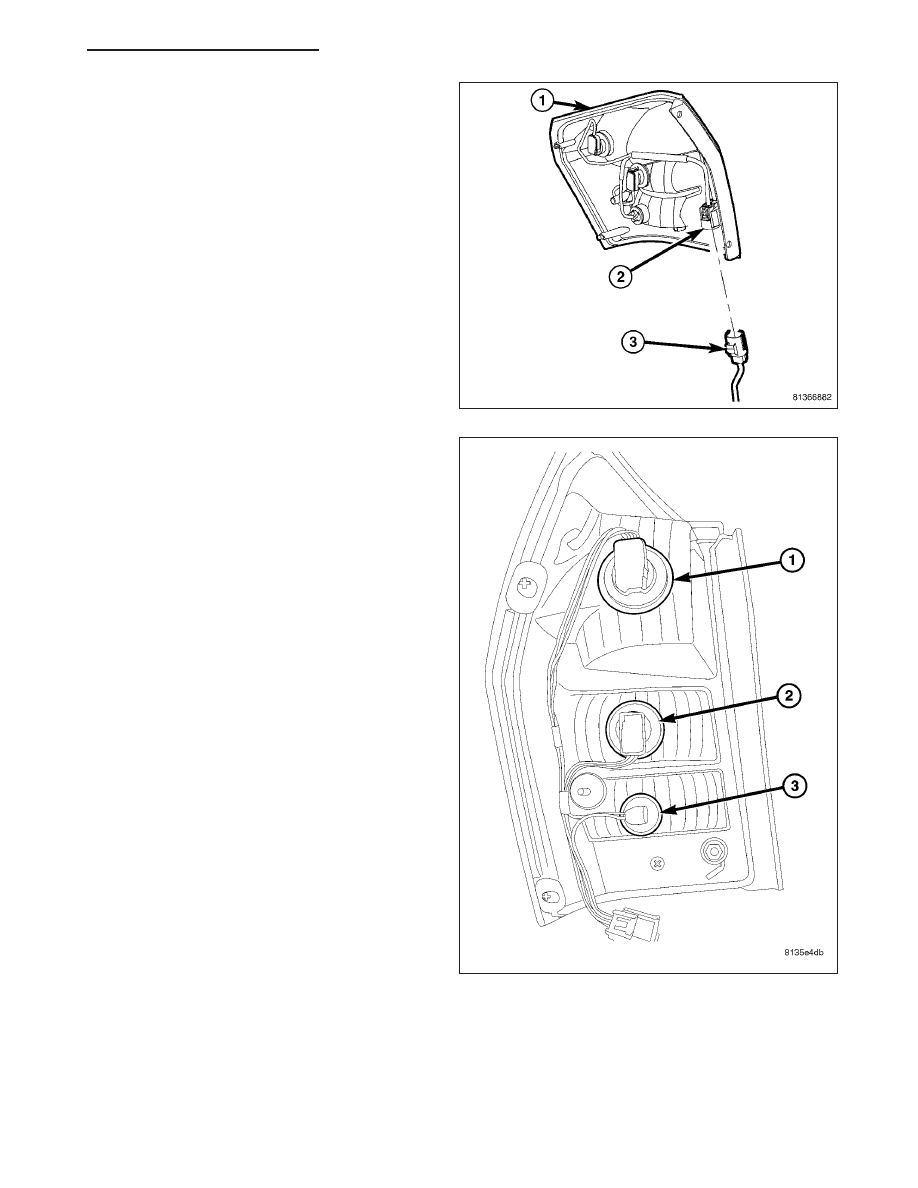

6. Disconnect the electrical connector (3) from tail

lamp unit (1).

1. Twist counterclockwise to remove the Stop (1),

Turn Signal (2), or Back-Up lamps.

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 131

INSTALLATION

SEDAN

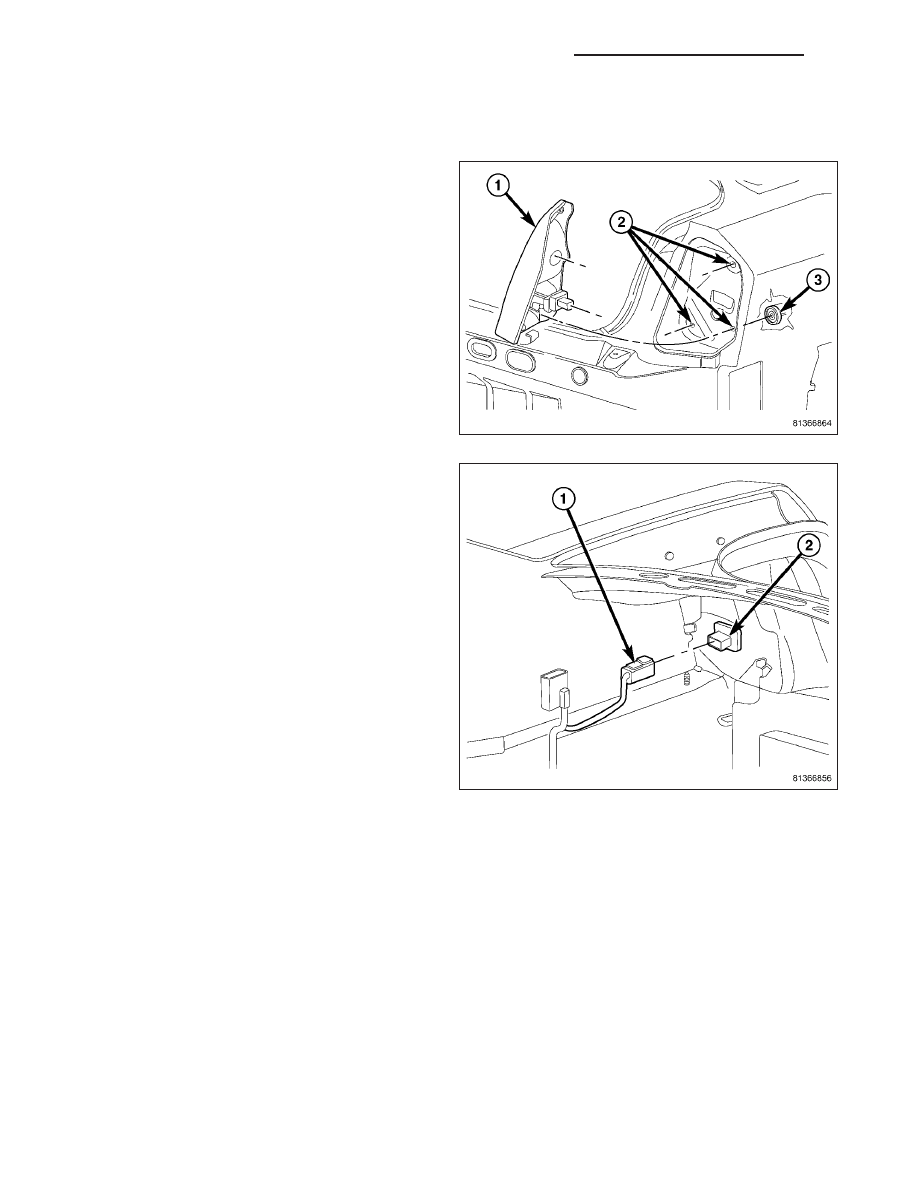

1. Position the tail lamp unit (1) in the rear quarter

panel of vehicle.

2. Install and tighten the three plastic wing nuts (3).

3. From within the trunk, connect the electrical con-

nector (1) to tail lamp unit (2).

4. Replace trunk carpeting.

5. Connect the battery negative cable.

8L - 132

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

WAGON

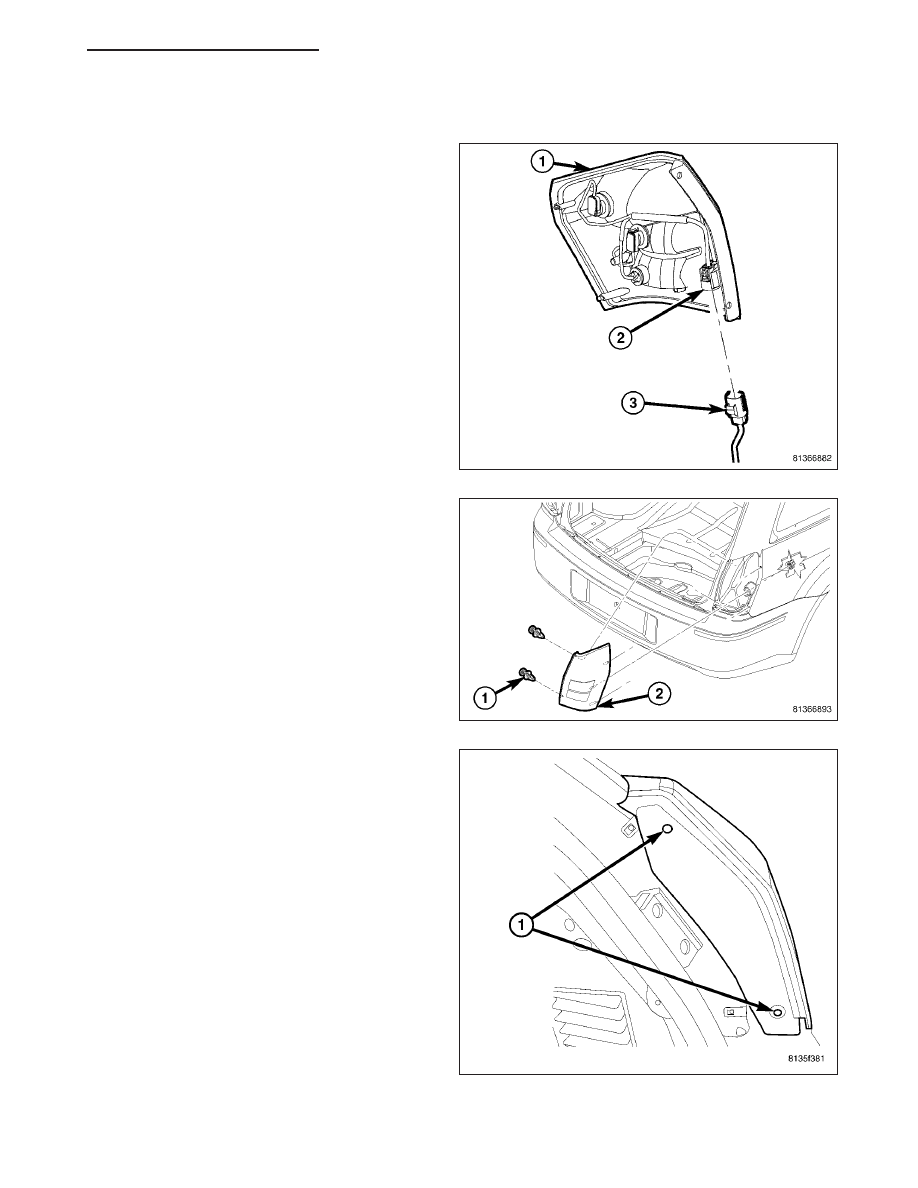

1. Connect the electrical connector (3) to the tail lamp

unit (2).

2. Position the tail lamp unit (2) in quarter panel open-

ing.

3. Give a firm push forward to seat the indexing pins.

4. Install and tighten the one plastic wing nut.

5. Install the two push pin fasteners (1) in the liftgate

opening.

6. Connect the battery negative cable.

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 133
