REMOVAL

FRONT

1. Disconnect and isolate the battery negative cable.

2. Hoist vehicle.

3. Unsnap the sensor link from the upper control arm

(front) (1).

4. Disconnect the one electrical connector (4).

5. Remove the two speed nuts (3) to remove sensor

and bracket (2).

REAR

1. Disconnect and isolate the battery negative cable.

2. Hoist vehicle.

3. Unsnap the sensor link from the spring link (rear)

(3).

4. Disconnect the electrical connector (2).

5. Remove the two fasteners to the sensor and

bracket (1).

8L - 110

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

INSTALLATION

FRONT

1. Install the two retaining nuts (3) to the sensor and

bracket (2).

2. Connect the one electrical connector (4).

3. Snap the sensor link onto the upper control arm

(front) (1).

4. Remove the vehicle from the hoist.

5. Connect the battery negative cable.

6. Using a Scan Tool, calibrate the headlamp leveling

system.

REAR

1. Install the fasteners to the sensor and bracket (1).

2. Connect the electrical connector (2).

3. Snap the sensor link onto the spring link (rear) (3).

4. Remove the vehicle from the hoist.

5. Connect the battery negative cable.

6. Using a Scan Tool, calibrate the headlamp leveling

system.

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 111

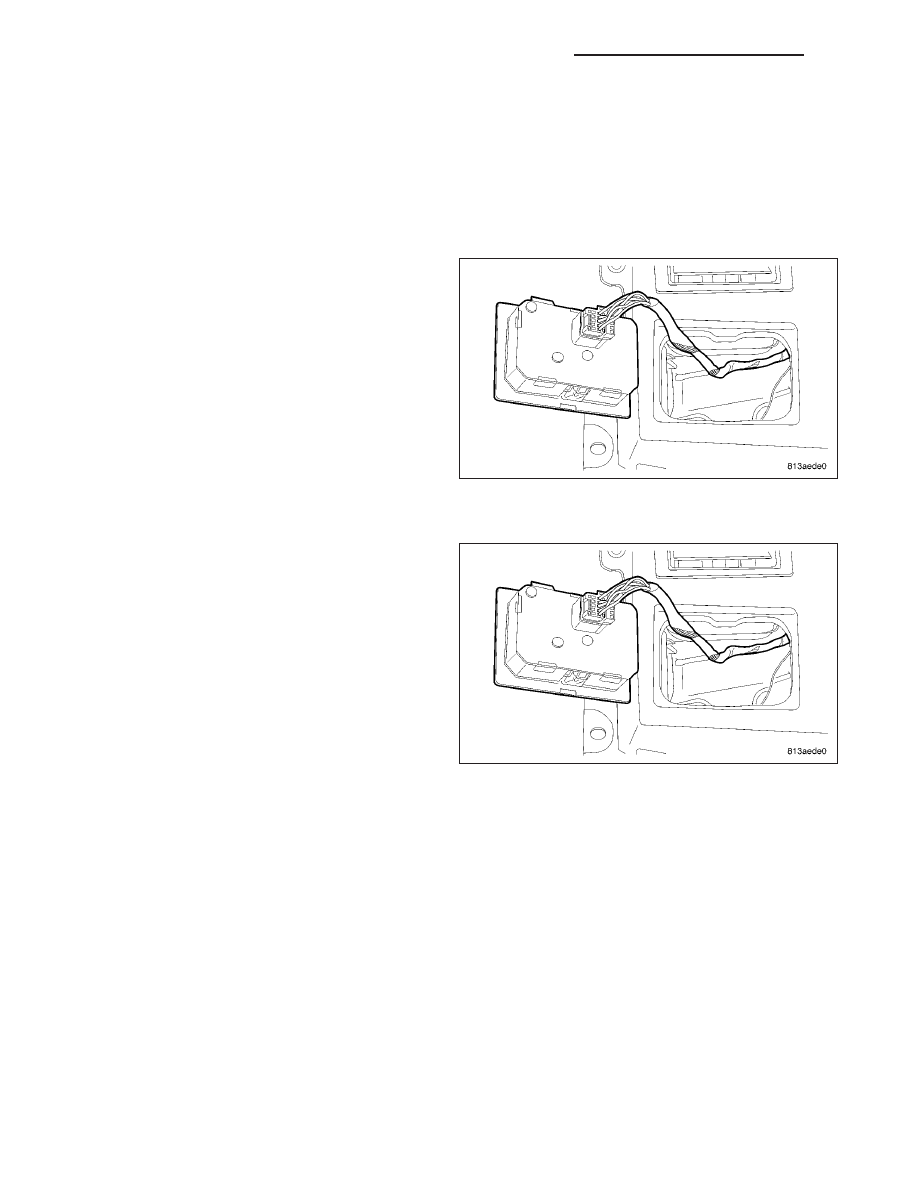

SWITCH-HEADLAMP

REMOVAL

1. Disconnect and isolate the battery negative cable.

WARNING: Wait two minutes for the airbag system reserve capacitor to discharge before beginning any air-
bag system or component service. Failure to do so may result in accidental airbag deployment, personal
injury or death.

2. Remove steering column opening cover (Refer to

23

-

BODY/INSTRUMENT

PANEL/STEERING

COLUMN OPENING COVER - REMOVAL).

3. From underneath and behind the instrument panel,

push up on the lower clip on headlamp switch then
wiggle it down and out of instrument panel.

4. Disconnect

the

headlamp

switch

electrical

connector.

INSTALLATION

1. Connect the headlamp switch electrical connector.

2. Position headlamp switch in instrument panel and

firmly snap into place.

3. Install the steering column opening cover (Refer to

23

-

BODY/INSTRUMENT

PANEL/STEERING

COLUMN OPENING COVER - INSTALLATION).

8L - 112

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

HEADLAMP UNIT

REMOVAL - 300C AND MAGNUM

1. Disconnect and isolate the battery negative cable.

2. Open hood and remove the two upper headlamp

unit mounting screws.

3. The two upper retaining screws (1) are located just

in front of the upper radiator cross-member.

NOTE: It may be necessary to loosen the side of
the fascia to access the lower headlamp unit
retaining screw (Refer to 13 - FRAME & BUMPERS/
BUMPERS/FRONT FASCIA - REMOVAL).

4. Remove the one lower headlamp unit retaining

screw.

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 113
