BALLAST MODULE

1. Connect the two electrical connectors (1 and 2).

•

One of the connectors (1) will be a standard
push tab to release connector.

•

The second connector (2) has a lever that must
be locked when connected.

2. Position the ballast module in of headlamp unit.

3. From the underside of the headlamp unit, install

the six retaining screws (1).

4. Install the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - INSTALLATION).

8L - 102

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

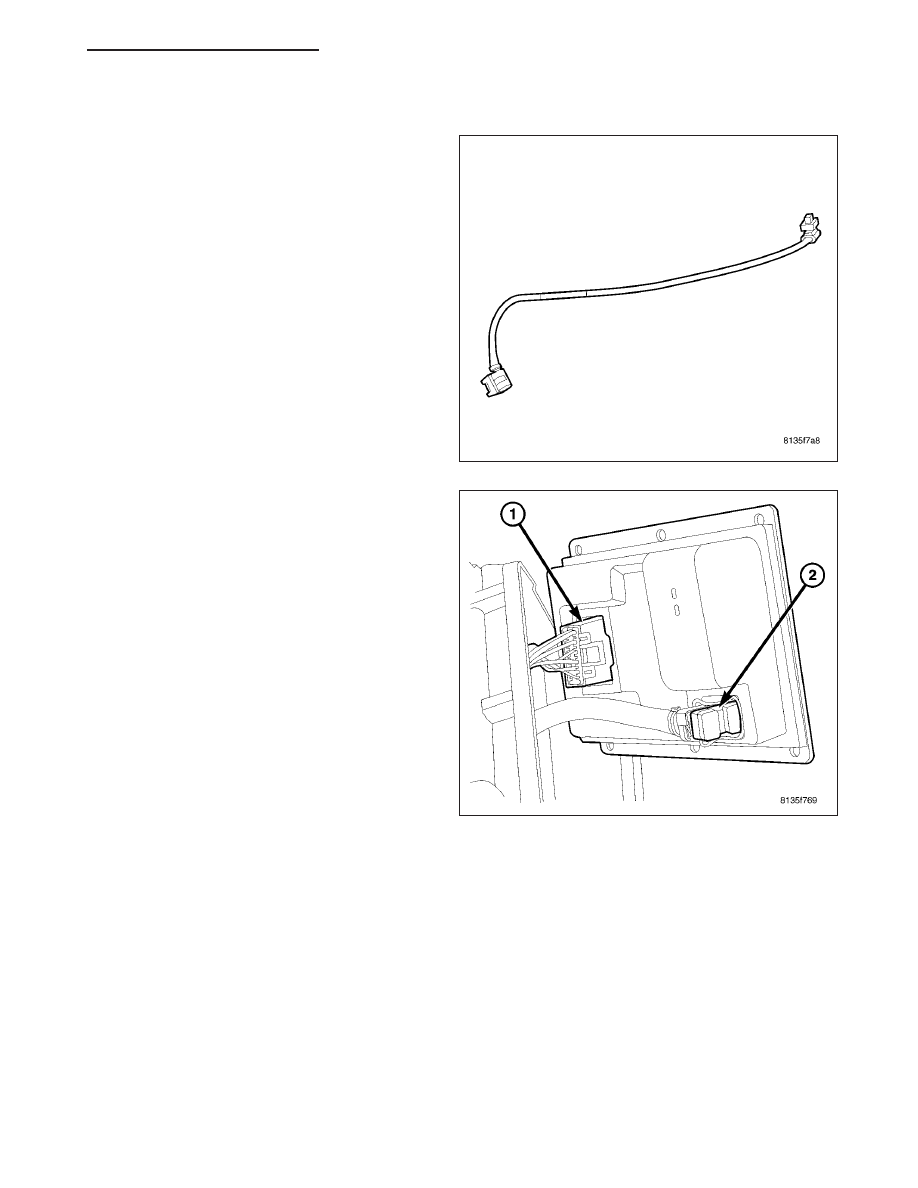

CABLE

1. Maneuver cable through headlamp unit.

2. Connect the cable electrical connectors (2). The

connector (2) has a lever that must be locked when
connected.

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 103

3. From the underside of the headlamp unit, install

the six retaining screws (1).

4. Connect the electrical cable connector to the

lamp/igniter.

5. Install the rubber boot (1) protecting the lamp/ig-

niter from the elements.

8L - 104

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

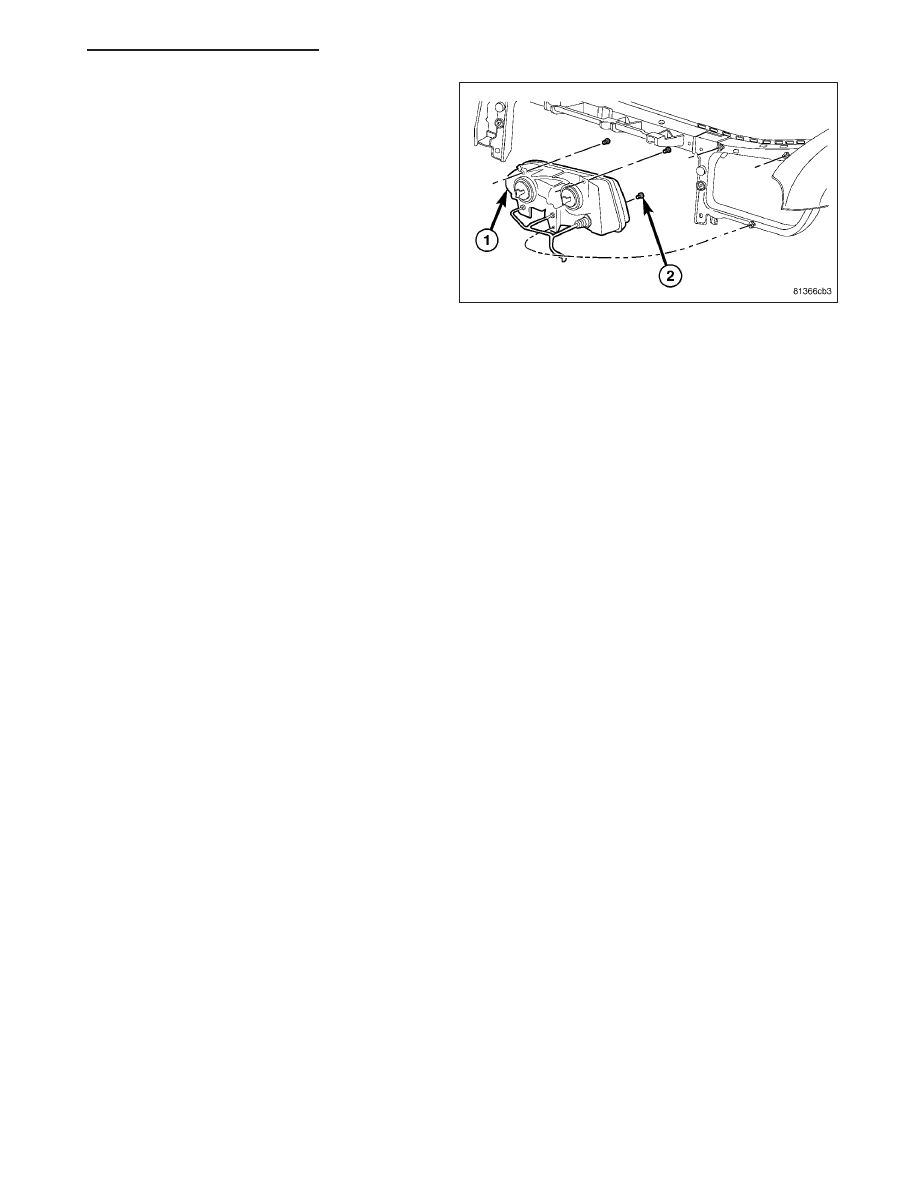

6. Install the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - INSTALLATION).
