INSTALLATION

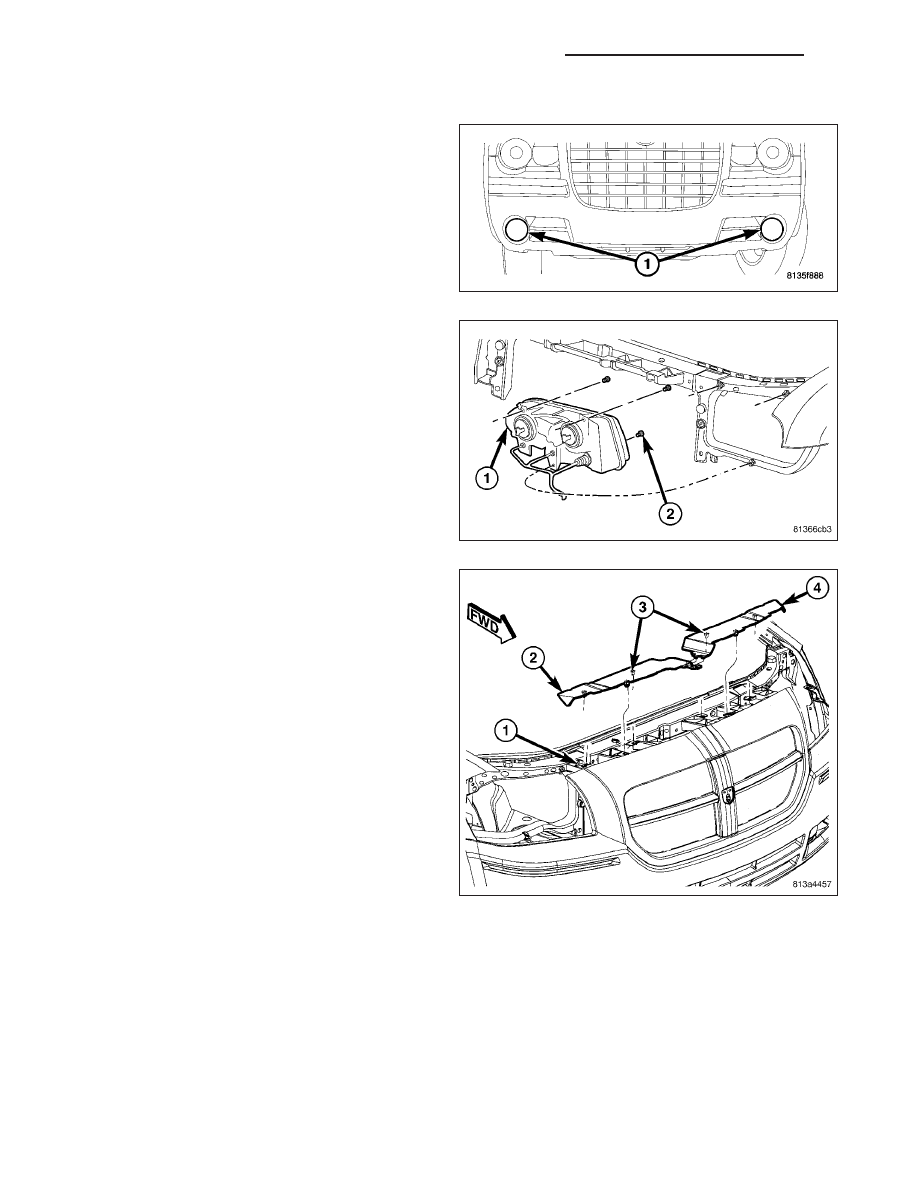

1. Position the fog lamp unit (1) in fascia opening.

2. Install the two fog lamp unit mounting fasteners.

3. Connect the harness connector.

4. Install the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - INSTALLATION).

5. Install the six upper fascia retaining fasteners

(Refer to 13 - FRAME & BUMPERS/BUMPERS/
FRONT FASCIA - INSTALLATION).

6. Install the upper radiator closeout panel (2 and 4).

7. Connect the battery negative cable.

8L - 86

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

FRONT SIDE MARKER LAMP

REMOVAL

CHRYSLER

1. Disconnect and isolate the battery negative cable.

2. Remove the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - REMOVAL).

3. It may be necessary to loosen the fascia (1) to gain

access to the side marker lamp (Refer to 13 -
FRAME & BUMPERS/BUMPERS/FRONT FASCIA -
REMOVAL).

4. Remove side marker lamp from side marker lamp

unit by twisting lamp socket.

DODGE

1. Disconnect and isolate the battery negative cable.

2. Remove the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - REMOVAL).

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 87

3. Remove the front side marker lamp from the head-

lamp unit.

INSTALLATION

CHRYSLER

1. Install the side marker lamp into side marker lamp

unit by twisting lamp socket.

2. If the fascia (1) was loosened to gain access to the

side marker lamp, install the fascia (Refer to 13 -
FRAME & BUMPERS/BUMPERS/FRONT FASCIA -
INSTALLATION).

3. Install the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - INSTALLATION).

4. Connect the battery negative cable.

8L - 88

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

DODGE

1. Install the front side marker lamp into the headlamp

unit.

2. Install the headlamp unit (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP
UNIT - INSTALLATION).

3. Connect the battery negative cable.
