Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 512

SPECIFICATIONS

EXTERIOR LAMPS

BULB APPLICATION TABLE

LAMP

BULB

CHRYSLER 300/300 TOURING

Back-Up

3057

CHMSL

LED (Replace as unit)

Front Fog

9145/H10

Front Park/Turn

3757AK

Front Sidemarker

W5W

High Beam Headlamp

9005

License

168

Low Beam Headlamp

9006

Rear Sidemarker

168

Tail/Stop/Turn

3057

CHRYSLER 300C

Back-Up

3057

CHMSL

LED (Replace as unit)

Front Fog

9145/H10

Front Park/Turn

3157AK

Front Sidemarker

W5W

High Beam Headlamp

9005

License

W5W

Low Beam Headlamp (Halogen)

9006XS

Low Beam Headlamp (HID)

DIS

Tail/Stop/Turn

3057

DODGE MAGNUM

Back-Up

921/W16W

CHMSL

LED (Replace as unit)

Front Fog

9145/H10

Front Park/Turn

3457AK

Front Sidemarker

194NA

High Beam Headlamp

9005

License

W5W

Low Beam Headlamp

9006

Rear Sidemarker

3757APY27/7W

Spot Lamp - Police

H3

Tail/Stop/Turn

3157KP27/7W

DODGE CHARGER

Back-Up

921

CHMSL

LED (Replaced as unit)

Front Fog

9145/H10

Front Park/Turn

3157NAK

Front Sidemarker

194

8L - 78

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

LAMP

BULB

High Beam Headlamp

9005

License

168

Low Beam Headlamp

9006

Rear Sidemarker

168

Spot Lamp - Police

H3

Tail/Stop/Turn

3057

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 79

AUTO HEADLAMP SENSOR

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the defroster grille (Refer to 23 - BODY/

INSTRUMENT

PANEL/DEFROSTER

GRILLE

-

REMOVAL).

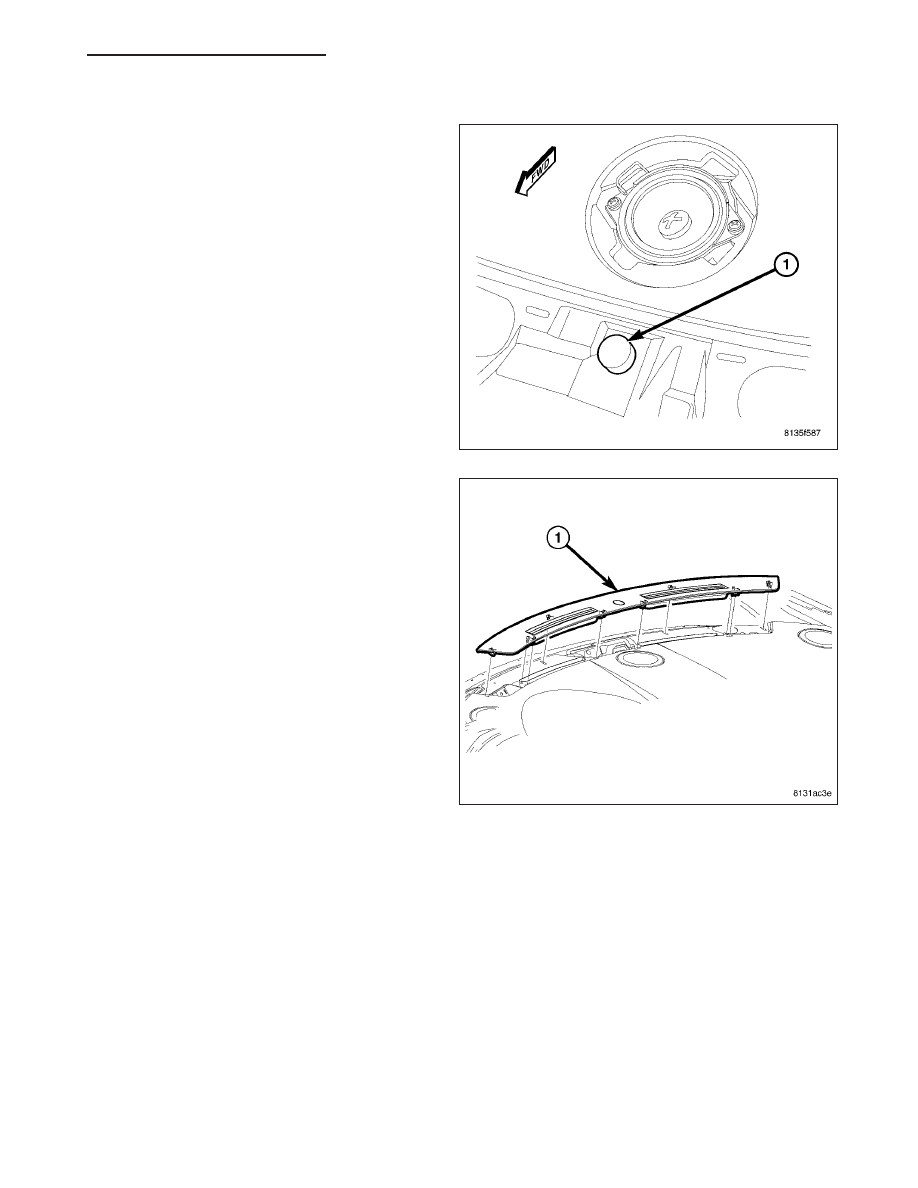

3. Using a trim stick (special tool #C-4755) or equiv-

alent, gently pry up on the auto headlamp sensor
(1).

4. Pull the sensor from the top of the instrument

panel.

5. Disconnect the one electrical connector.

8L - 80

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

LX

INSTALLATION

1. Connect the one electrical connector.

2. Position the auto headlamp sensor (1) in instru-

ment panel and press firmly down to snap into
place.

3. Install the defroster grille (Refer to 23 - BODY/IN-

STRUMENT

PANEL/DEFROSTER

GRILLE

-

INSTALLATION).

4. Connect the battery negative cable.

LX

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 81
