Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 497





Possible Causes

(L61) FRONT LEFT TURN SIGNAL CONTROL CIRCUIT

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Left Turn Signals on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B163B-FRONT LEFT TURN CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1.

2.

L61 FRONT LEFT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM C2 connector.

Measure the resistance between ground and the (L61) Front Left Turn
Signal Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (L61) Front Left Turn Signal Control circuit for a

short to ground.

Perform the BODY VERIFICATION TEST - VER 1.

8L - 18

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

LX

3.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the FCM C2 connector.

Measure the resistance between ground and the (L61) Front Left Turn Signal Control circuit in the FCM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1.

LX

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 19

B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH

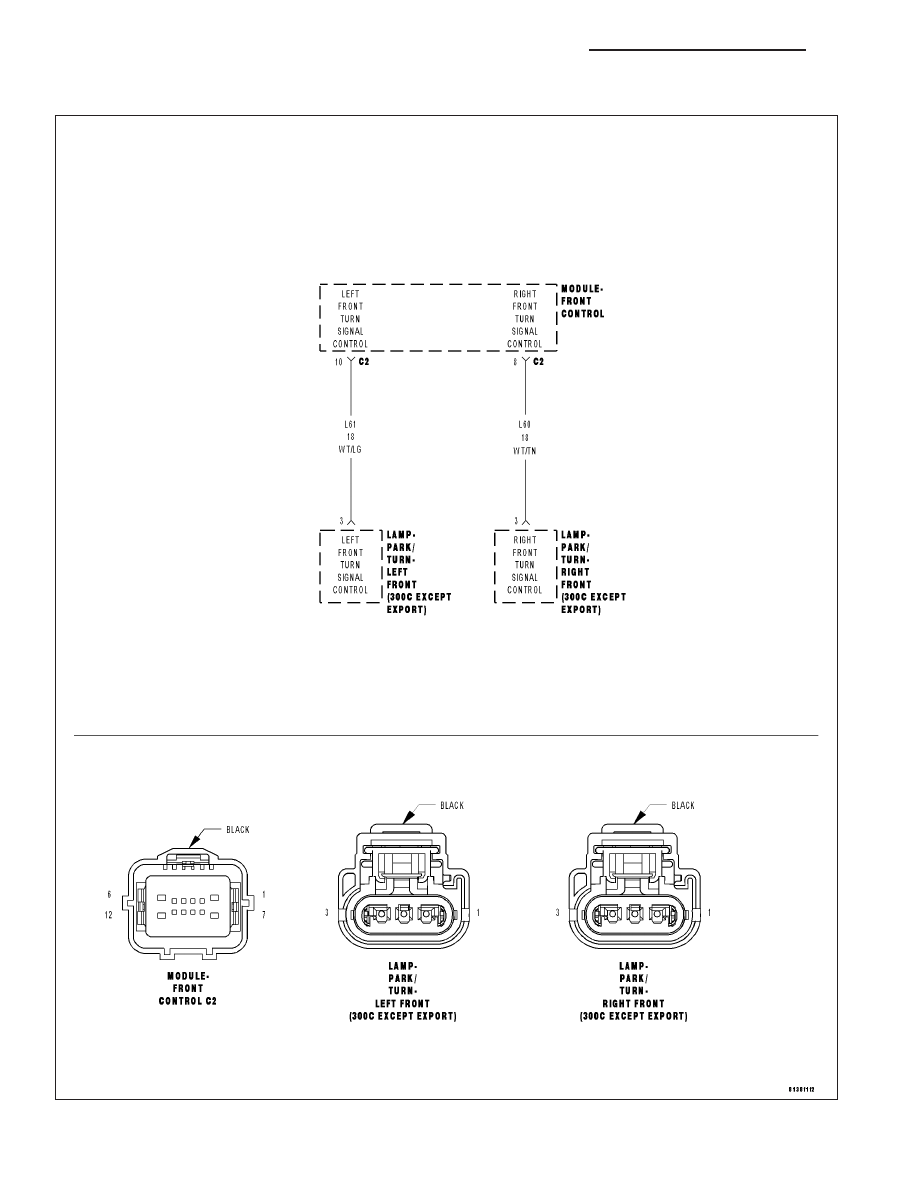

For a complete wiring diagram Refer to Section 8W.

8L - 20

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

LX

When Monitored:

Continuously

Set Condition:

When the Front Control Module detects a short to battery on the Control circuit.

Possible Causes

(L61) TURN SIGNAL CONTROL CIRCUIT

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

Clear all FCM DTC’s

Turn the Left Turn Signal on.

With the scan tool, read DTC’s.

Does the scan tool read: B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

L61 LEFT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM C2 connector.

Measure the resistance of the (L61) Front Left Turn Signal Control cir-
cuit.

Is the resistance above 5.0 ohms?

No

>> Repair the (L61) Turn Signal Control circuit.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 3

LX

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 21
