SENSOR-CAMSHAFT POSITION

REMOVAL

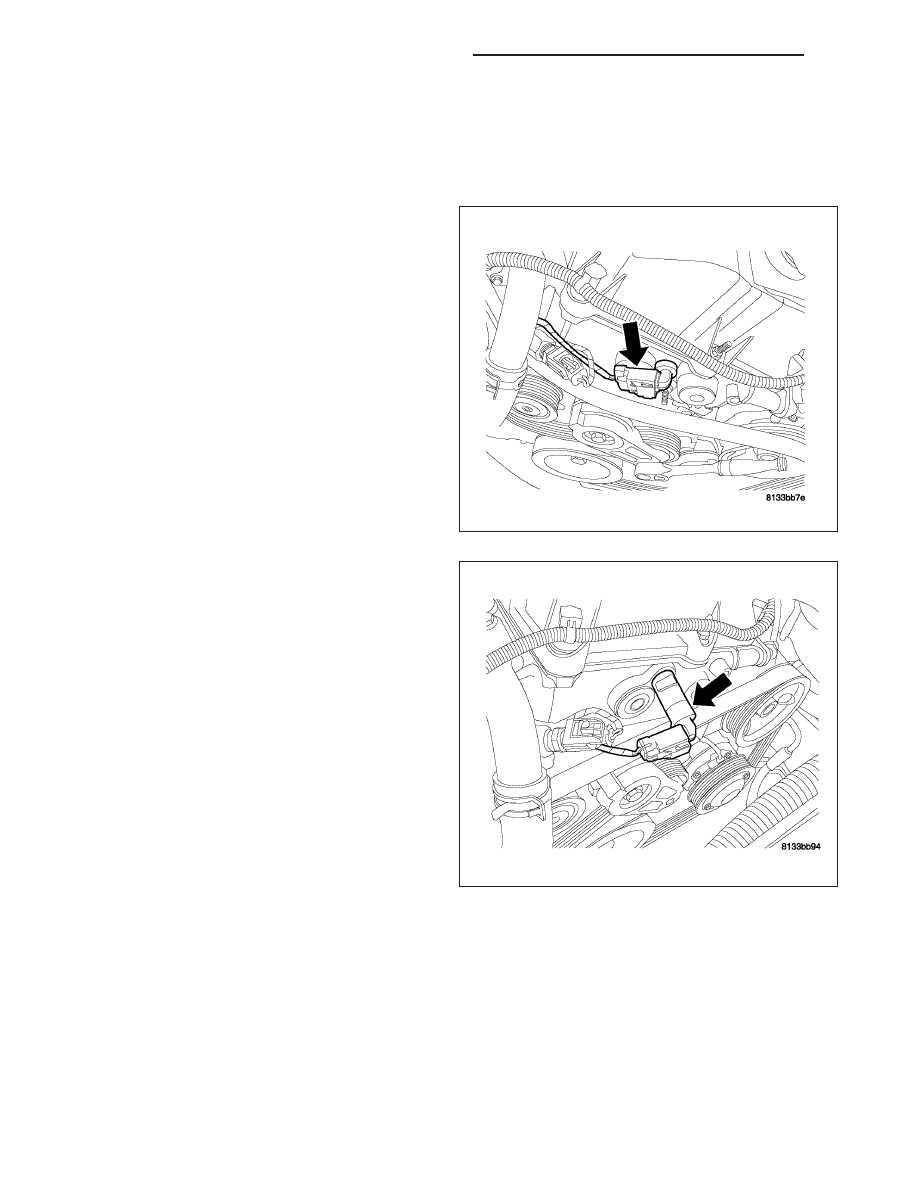

2.7L

1. Disconnect negative battery cable.

2. Unlock and disconnect electrical connector.

3. Remove mounting bolt.

4. Remove sensor.

8I - 34

IGNITION SYSTEM - SERVICE INFORMATION

LX

3.5L

1. Camshaft Position Sensor location.

2. Disconnect negative battery cable.

3. Unlock electrical connector.

4. Remove electrical connector.

LX

IGNITION SYSTEM - SERVICE INFORMATION

8I - 35

5. Remove mounting bolt.

6. Remove sensor.

5.7L

The Camshaft Position Sensor (CMP) on the 5.7L V-8
engine (1) is bolted to the front/top of the timing chain
cover (2).

1. Disconnect electrical connector (4) at CMP sensor.

2. Remove sensor mounting bolt (3).

3. Carefully twist sensor from timing chain cover.

4. Check condition of sensor o-ring.

8I - 36

IGNITION SYSTEM - SERVICE INFORMATION

LX

6.1L

The Camshaft Position Sensor (CMP) on the 6.1L V-8
engine (1) is bolted to the front/top of the timing chain
cover (2).

1. Disconnect electrical connector (4) at CMP sensor.

2. Remove sensor mounting bolt (3).

3. Carefully twist sensor from timing chain cover.

4. Check condition of sensor o-ring.

INSTALLATION

2.7L

1. Install sensor.

2. Install mounting bolt.

3. Tighten bolt to 12 N·m (105 in. lbs.).

LX

IGNITION SYSTEM - SERVICE INFORMATION

8I - 37
