5.

(F923) RUN RELAY CONTROL CIRCUIT SHORTED TO GROUND

NOTE: This circuit contains a diode. When checking for a short to
ground you must check both sides of the diode.

NOTE: Ensure the diode is installed correctly in the Rear Power
Distribution Module.

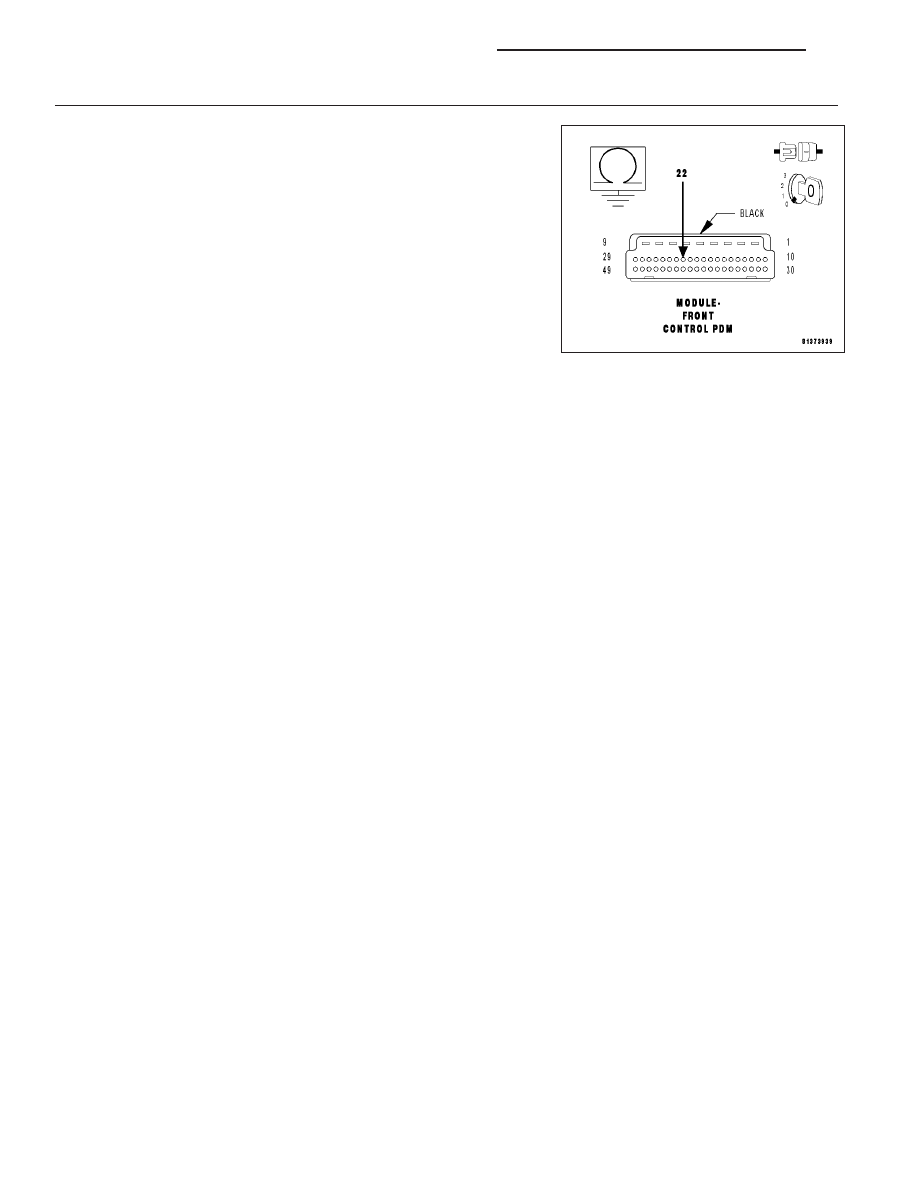

Measure the resistance between ground and the (F923) Run Relay
Control circuit at the FCM–PDM connector.

Is the resistance below 10.0 ohms?

Yes

>> Repair the (F923) Run Relay Control circuit for a short to

ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace and program the Front Control Mod-
ule in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

8I - 30

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

LX

IGNITION SYSTEM - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

IGNITION SYSTEM - SERVICE INFORMATION

DESCRIPTION

IGNITION SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . 32

OPERATION - IGNITION SYSTEM . . . . . . . . . . . . . . 32
SPECIFICATIONS

TORQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
SPARK PLUGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

SENSOR-CAMSHAFT POSITION

REMOVAL

2.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
5.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

INSTALLATION

2.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
5.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

COIL-IGNITION

REMOVAL

2.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
5.7/6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

INSTALLATION

2.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
5.7/6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

CAPACITOR-IGNITION COIL

REMOVAL

2.7/3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

INSTALLATION

2.7/3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

SWITCH-IGNITION

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

CYLINDER-IGNITION KEY AND LOCK

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

SENSOR-KNOCK

REMOVAL

2.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
5.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

INSTALLATION

2.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
5.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

PLUG-GLOW

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

RELAY-GLOW PLUG

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
DIAGNOSIS AND TESTING - GLOW PLUG

RELAYS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

PLUG-SPARK

DESCRIPTION - PLATINUM PLUGS . . . . . . . . . . . . 72
REMOVAL

2.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
5.7L/6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

INSTALLATION

2.7L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
3.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
5.7L/6.1L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

LX

IGNITION SYSTEM - SERVICE INFORMATION

8I - 31

IGNITION SYSTEM - SERVICE INFORMATION

DESCRIPTION

IGNITION SYSTEM

NOTE: All engines use a fixed ignition timing system. Basic ignition timing is not adjustable. All spark
advance is determined by the Powertrain Control Module (PCM).

The ignition system used on these engines is referred to as the Direct Ignition System (DIS). The system’s three
main components are the coils, crankshaft position sensor, and camshaft position sensor. If equipped with the coil
on plug ignition system it utilizes an ignition coil for every cylinder, it is mounted directly over the each spark plug.

OPERATION - IGNITION SYSTEM

The crankshaft position sensor and camshaft position sensor are hall effect devices. The camshaft position sensor
and crankshaft position sensor generate pulses that are inputs to the PCM. The PCM determines engine position
from these sensors. The PCM calculates injector sequence and ignition timing from crankshaft & camshaft position.
For a description of both sensors, refer to Camshaft Position Sensor and Crankshaft Position Sensor.

SPECIFICATIONS

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Camshaft Position Sensor

- 2.7L

12

-

105

Camshaft Position Sensor

- 3.5L

12

-

105

Camshaft Position Sensor

- 5.7L V-8 Engine

12

9

105

Crankshaft Position

Sensor - 2.7L

12

-

105

Crankshaft Position

Sensor - 3.5L

12

-

105

Crankshaft Position

Sensor - 5.7L V-8 Engine

12

9

105

Ignition Coil Mounting -

2.7L

6.2

-

55

Ignition Coil Mounting -

3.5L

6.7

-

60

Ignition Coil Mounting -

5.7L V-8 Engine

12

9

105 (± 20)

Ignition Coil Mounting -

6.1L V-8 Engine

6 - 8

-

53 - 71 in. lbs.

Knock Sensor - 2.7L

10

-

83

Knock Sensor - 3.5L

20

15.2

-

* Knock Sensor - 5.7/6.1L

V-8 Engine

20

15

176

Spark Plugs - 2.7L

17

-

150

Spark Plugs - 3.5L

28

20

-

** Spark Plugs - 5.7L V-8

Engine

18 (± 3)

13 (± 2)

-

8I - 32

IGNITION SYSTEM - SERVICE INFORMATION

LX

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

** Spark Plugs - 6.1L V-8

Engine

15 - 20

11 - 15

-

Capacitor Nut

12

8.8

106

* Do not apply any
sealant, thread-locker or
adhesive to bolts. Poor
sensor performance may
result.

** Torque critical tapered
design. Do not exceed 15
ft. lbs.

SPARK PLUGS

ENGINE

PLUG TYPE

ELECTRODE GAP

2.7L

RE10PMC5

0.048 TO 0.058 in.

3.5L

ZFR5LP-13G

0.048 TO 0.058 in.

5.7L Hemi V-8

Champion - RE14MCC4

1.14 mm (0.045 in.)

6.1L Hemi V-8

NGK PLZTR5A-13

1.3 mm (0.050 in.)

LX
