Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 411

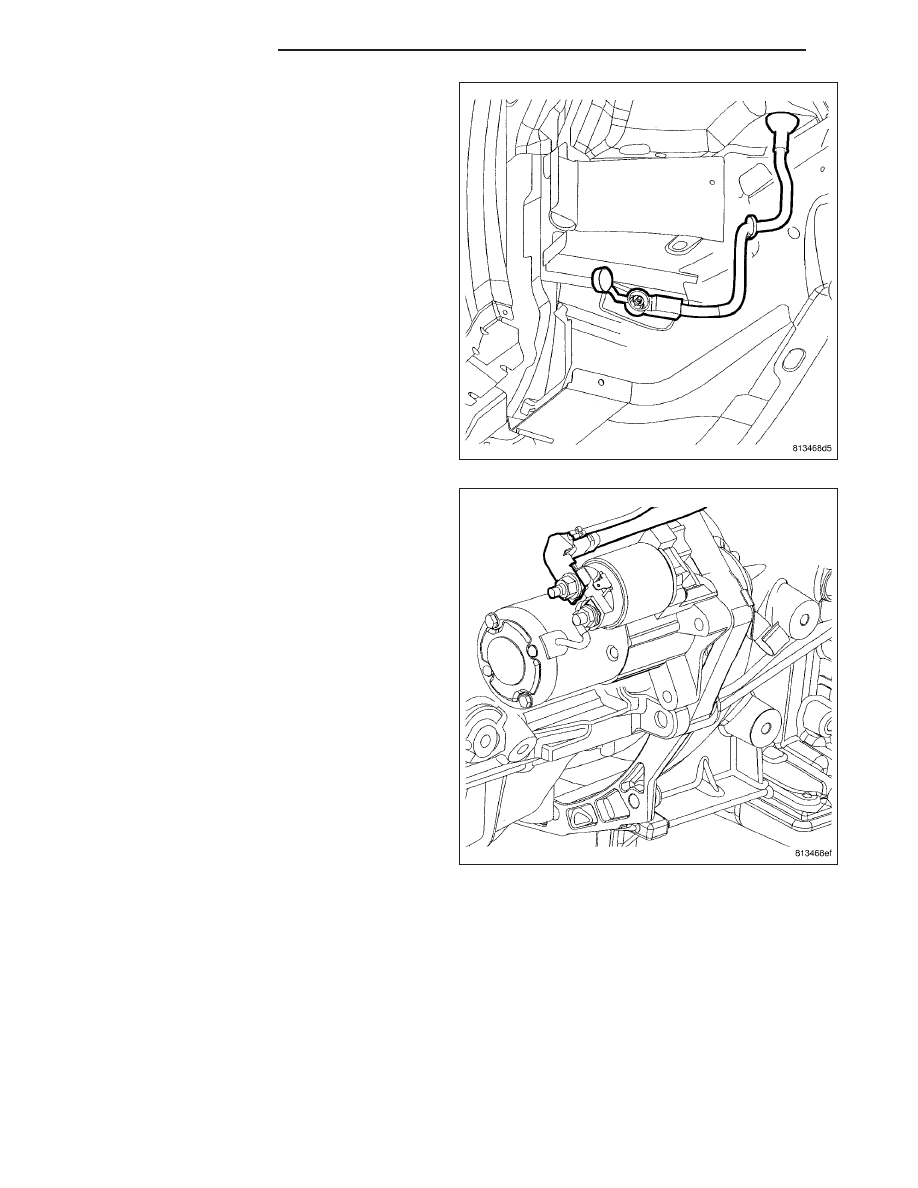

6. Remove the battery positive cable to bulkhead

fastener.

7. Remove

the

battery

positive

cable

to

starter

fastener.

8F - 30

BATTERY SYSTEM

LX

8. On the 2.7L and 3.5L free the battery positive cable

from the routing clips located at the back of the
engine.

9. On the 5.7L free the battery positive cable from the

routing clip located at the back of the starter.

10. Remove the battery positive cable from the vehi-

cle making note of the cable routing.

LX

BATTERY SYSTEM

8F - 31

INSTALLATION

NEGATIVE - ENGINE COMPARTMENT

1. Position the battery negative cable in the engine

compartment.

2. Raise vehicle on hoist, (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE).

3. Install the fastener securing the battery negative

cable to the transmission housing. Torque the bolt
to 11 N·m (8 ft. lbs.).

4. One at a time, install the battery cable retaining pushpins, fasteners and routing clips until the cable is installed

exactly where it was in the vehicle.

5. Lower vehicle.

6. Install the fastener securing the battery negative

cable to the right front strut tower.

7. Connect the battery negative cable.

8. Install the spare tire cover.

8F - 32

BATTERY SYSTEM

LX

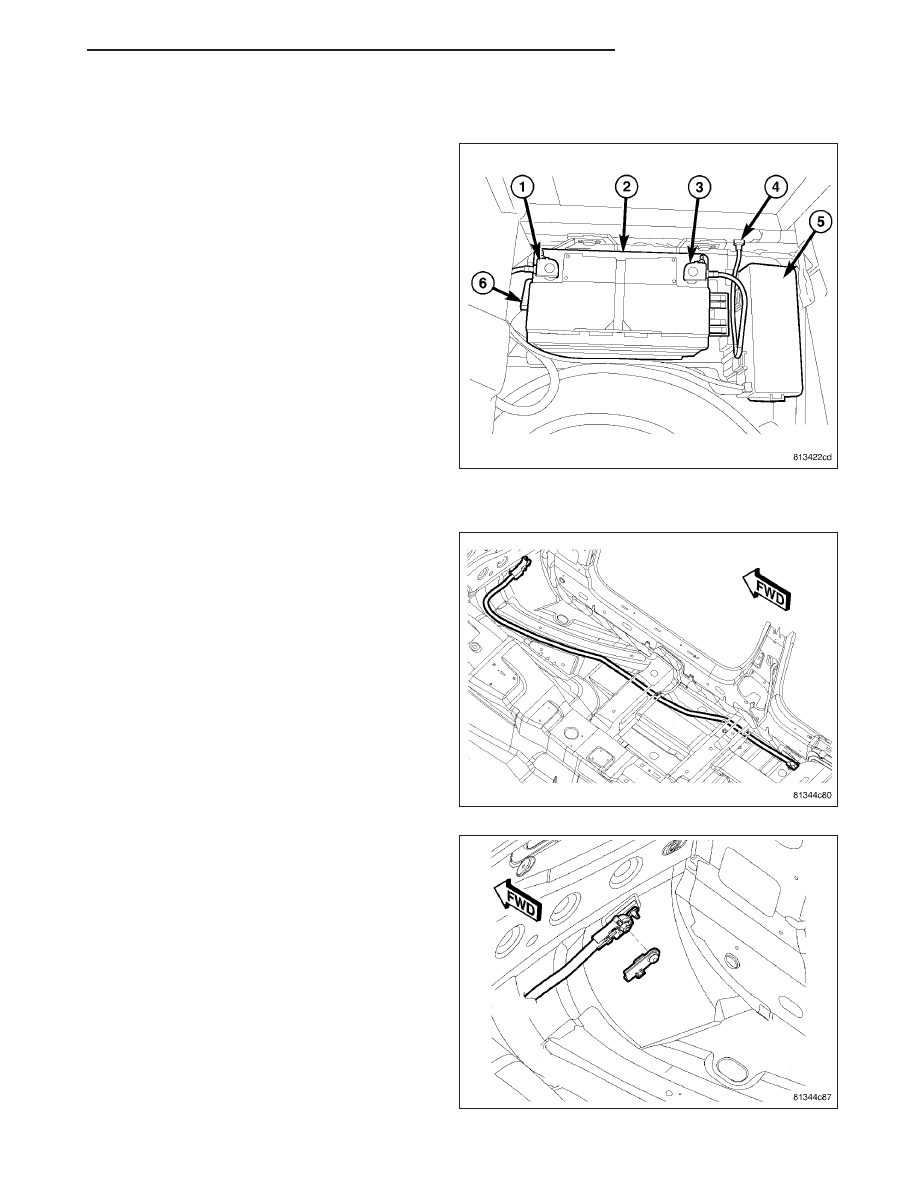

NEGATIVE - REAR COMPARTMENT

1. Position the battery negative cable in the vehicle.

2. Install the fastener (4) securing the battery negative

cable to the body.

3. Connect the battery negative cable (3).

4. Install the spare tire cover.

POSITIVE - BATTERY TO BULKHEAD

1. Position the battery positive cable in the vehicle

taking care to route the cable under the floor cross
members.

2. Position the bulkhead insulator aside to gain

access to the battery positive cable bulkhead fas-
tener.

3. Install the battery positive cable to bulkhead fas-

tener.

4. Position the bulkhead insulator back to the normal

position.

LX

BATTERY SYSTEM

8F - 33
