INSTALLATION

1. Clean any debris off the mating surfaces of the HCU and ABM.

CAUTION: When installing new O-rings or solenoid valve stem seals, do not use any type of lubricant.

2. If the seals (1) on the solenoid valve stems (2) are

not new, replace them all. Each of the solenoid
valve stem seals must be new to keep out moisture
and debris; do not reuse solenoid valve stem
seals.

3. Replace the pump/motor connector O-ring (1) if it is

not new. Be sure the O-ring is properly seated in
the mounting groove (2).

8E - 254

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

LX

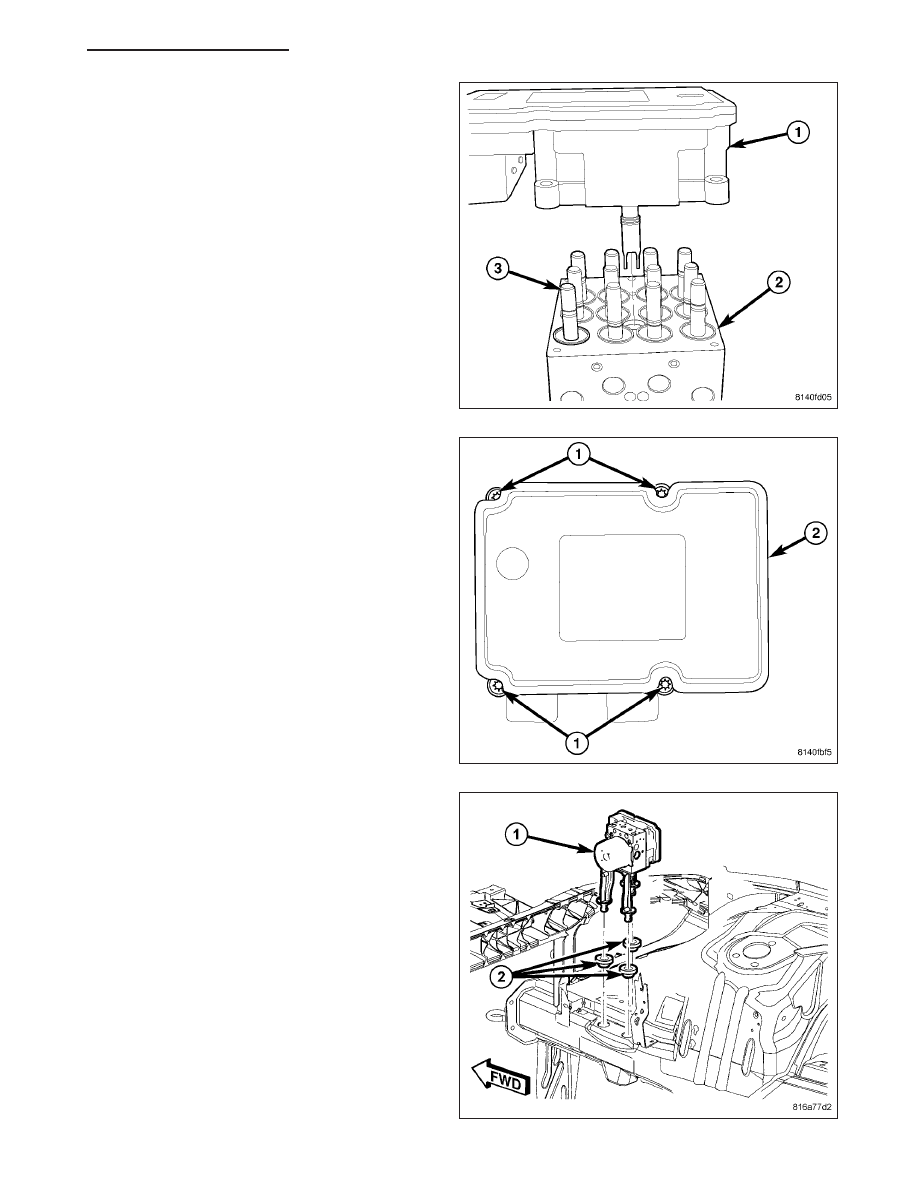

4. Align components and install the ABM (1) on the

HCU (2).

5. Install the four screws (1) attaching the ABM (2) to

the HCU. Tighten the mounting screws to 2 N·m
(17 in. lbs.).

6. Position ICU (1) above mounting grommets (2)

located in body side rail and press mounting
bracket into place.

LX

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

8E - 255

7. Clip rear brake tubes (1, 2) to routing clip (3) on

bracket below Fuse And Relay Center.

8. Clip right front brake tube (3) to routing clip on

bracket below Fuse And Relay Center.

9. Clip brake tubes to two routing clips (1) along

upper radiator support.

CAUTION: Before installing the ABM harness con-
nector (2) on the ABM (1), be sure the seal is prop-
erly installed in the connector.

10. Insert ABM harness connector (2) into socket of

ABM (1) and close cover, locking connector in
place.

8E - 256

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

LX

11. Connect battery negative cable (2) to battery post.

It is important that this is performed properly.
(Refer to 8 - ELECTRICAL/BATTERY SYSTEM -
STANDARD PROCEDURE)

12. Perform Diagnostic Verification Test and clear any

faults. (Refer to 5 - BRAKES - DIAGNOSIS AND
TESTING)
