REMOVAL

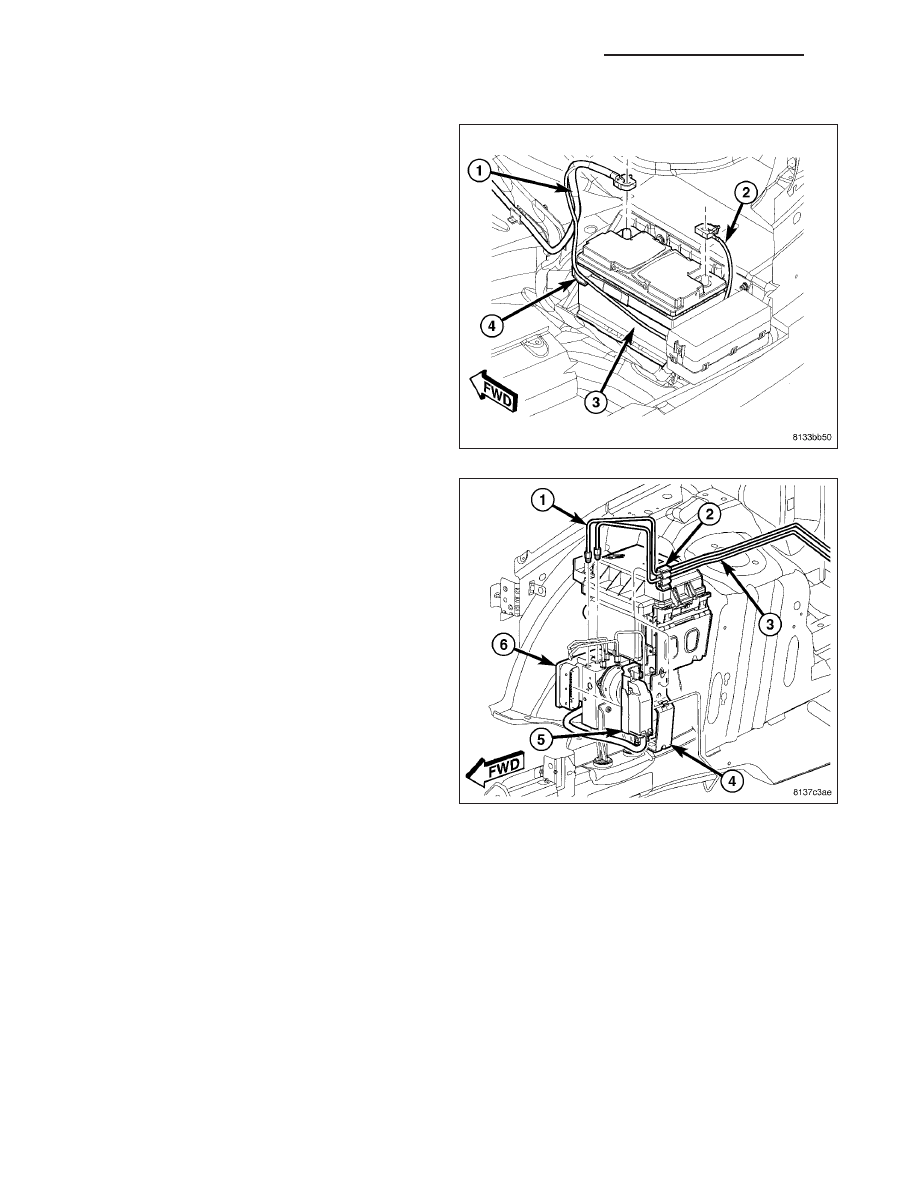

1. Disconnect negative (-) battery cable (2) from bat-

tery post and isolate.

2. Disconnect 47-Way wiring connector (5) at ABM

(6).

8E - 246

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

LX

3. Unclip brake tubes (1, 2 and 10) from two routing

clips (6) along upper radiator support.

4. Unclip brake tube (3) from routing clip (4) below

Fuse And Relay Center.

5. Lift up on entire assembly (5) from mounting grom-

mets (8) and move inboard allowing access to ABM
attaching screws. Do not force brake tubes.
Move assembly just enough to access mount-
ing screws.

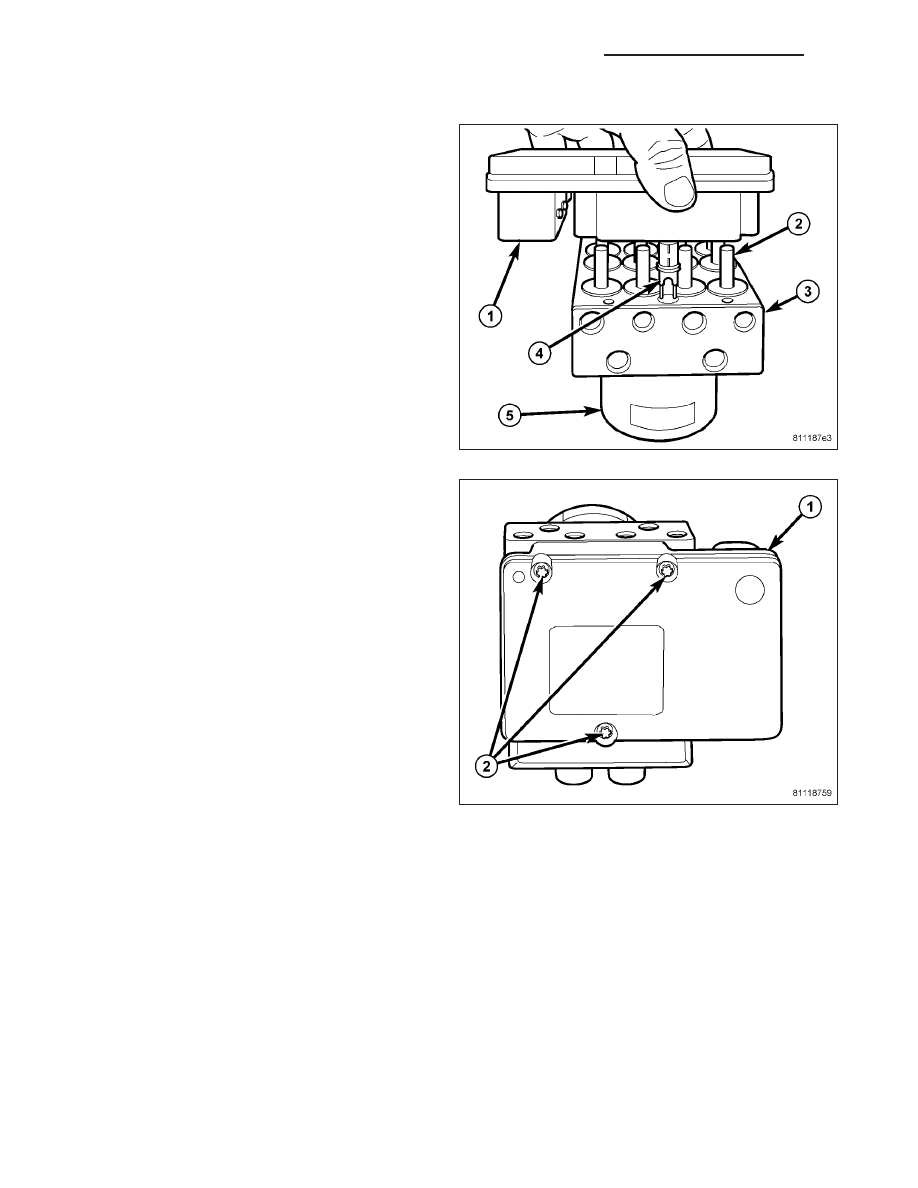

6. Remove three screws (2) attaching ABM (1).

7. Slide ABM (1) off HCU (3).

LX

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

8E - 247

INSTALLATION

1. Align ABM solenoids and pump/motor wiring con-

nector (4) with HCU valves (2) and connector pas-
sage. Slide ABM (1) onto HCU (3).

2. Install three screws (2) attaching ABM (1) to HCU.

Tighten screws to 2 N·m (17 in. lbs.) torque.

8E - 248

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

LX

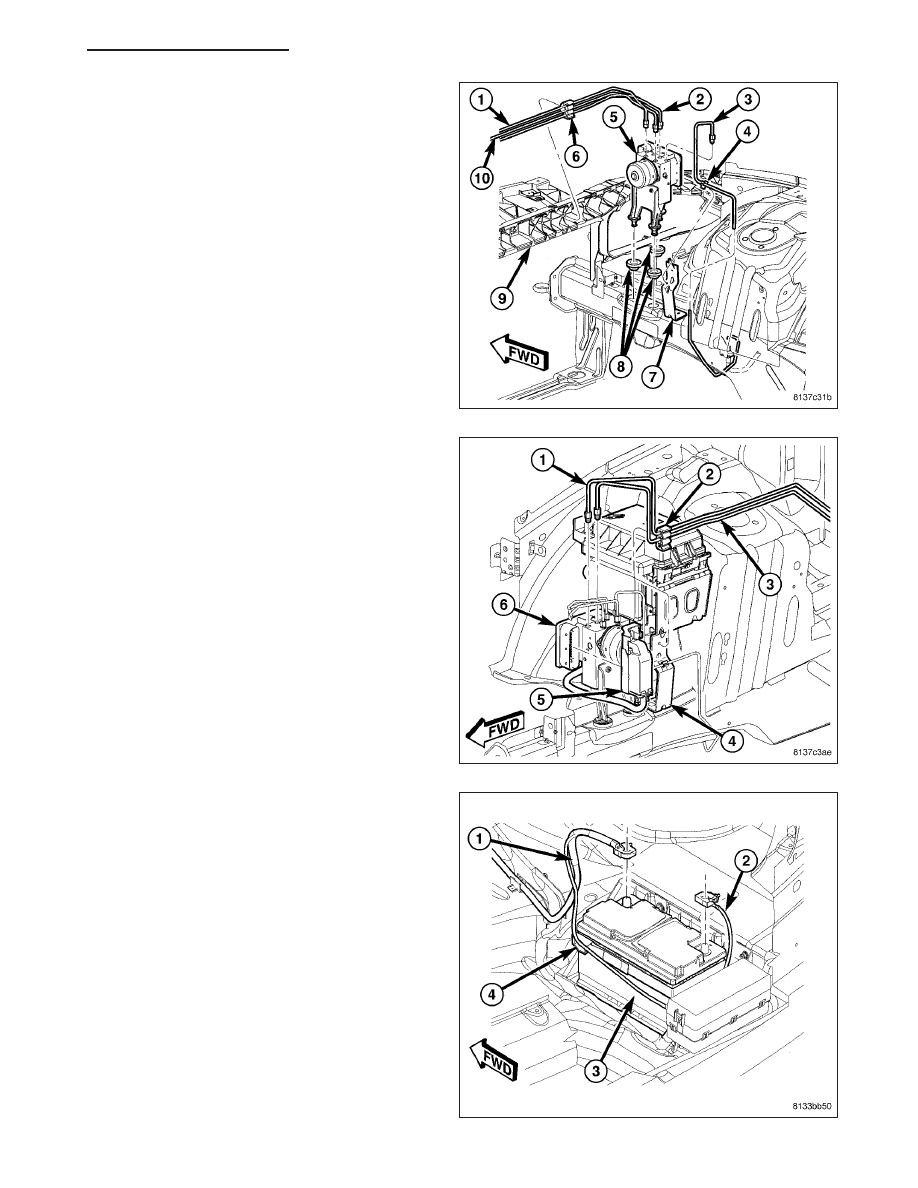

3. Position assembly (5) above mounting grommets

(8) and press mounting bracket into place.

4. Clip brake tube (3) to routing clip (4) below Fuse

And Relay Center.

5. Clip brake tubes (1, 2 and 10) to two routing clips

(6) along upper radiator support.

6. Connect 47-way wiring connector (5) at ABM (6).

7. Connect battery negative cable (2) to battery post.

It is important that this is performed properly. (Refer
to 8 - ELECTRICAL/BATTERY SYSTEM - STAN-
DARD PROCEDURE)

8. Perform Diagnostic Verification Test and clear any

faults. (Refer to 5 - BRAKES - DIAGNOSIS AND
TESTING)
