2. If the seals (1) on the solenoid valve stems (2) are

not new, replace them all. Each of the solenoid
valve stem seals must be new to keep out moisture
and debris; do not reuse solenoid valve stem
seals.

3. Replace the pump/motor connector O-ring (1) if it is

not new. Be sure the O-ring is properly seated in
the mounting groove (2).

4. Align components and install the ABM (1) on the

HCU (2).

5 - 434

BRAKES - ABS SERVICE INFORMATION

LX

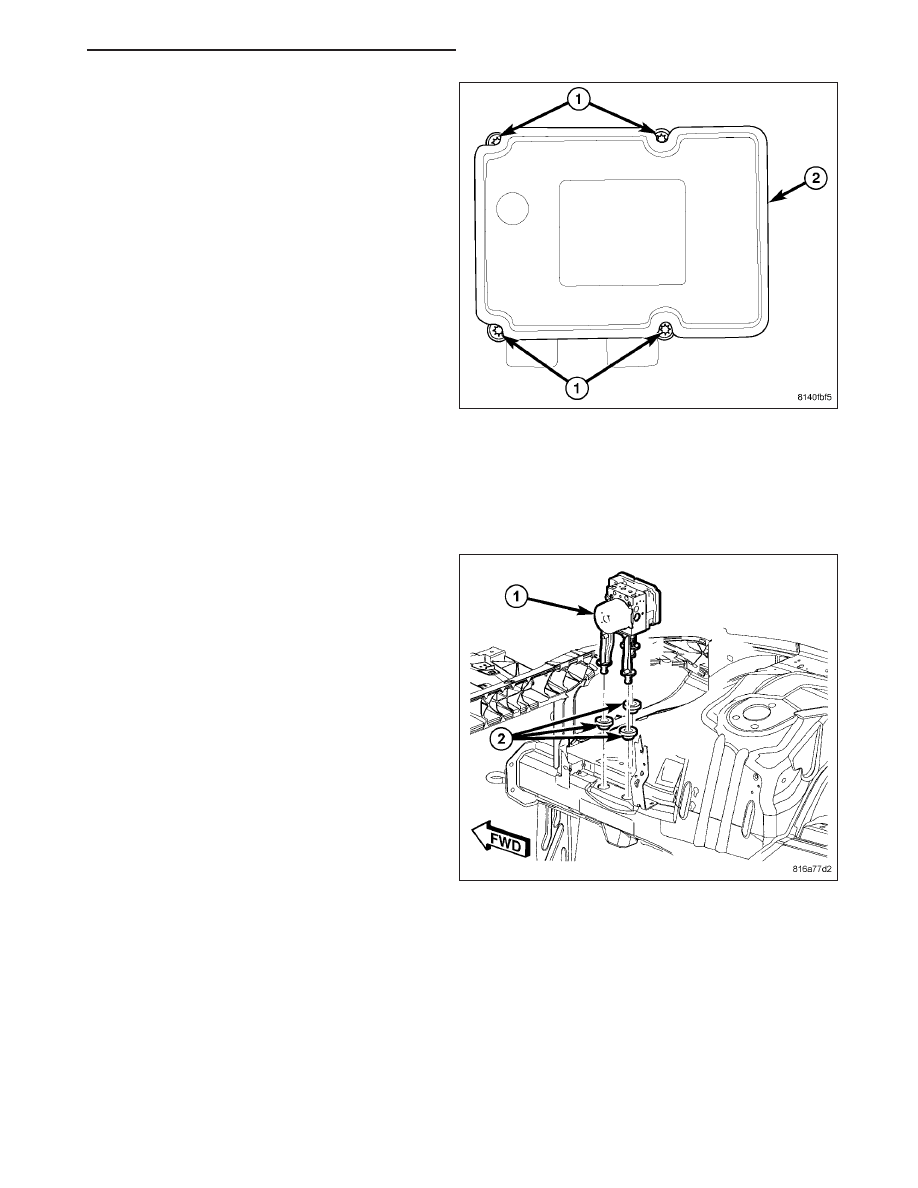

5. Install the four screws (1) attaching the ABM (2) to

the HCU. Tighten the mounting screws to 2 N·m
(17 in. lbs.).

6. Attach the mounting bracket to the HCU. Install two mounting bracket attaching screws and tighten to 11 N·m (97

in. lbs.).

7. Install the ICU in the vehicle. (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/ICU (INTEGRATED CONTROL

UNIT) - INSTALLATION)

INSTALLATION

1. Install unit (1), pushing mounting bracket down into

mounting grommets (2) located in body side rail.

LX

BRAKES - ABS SERVICE INFORMATION

5 - 435

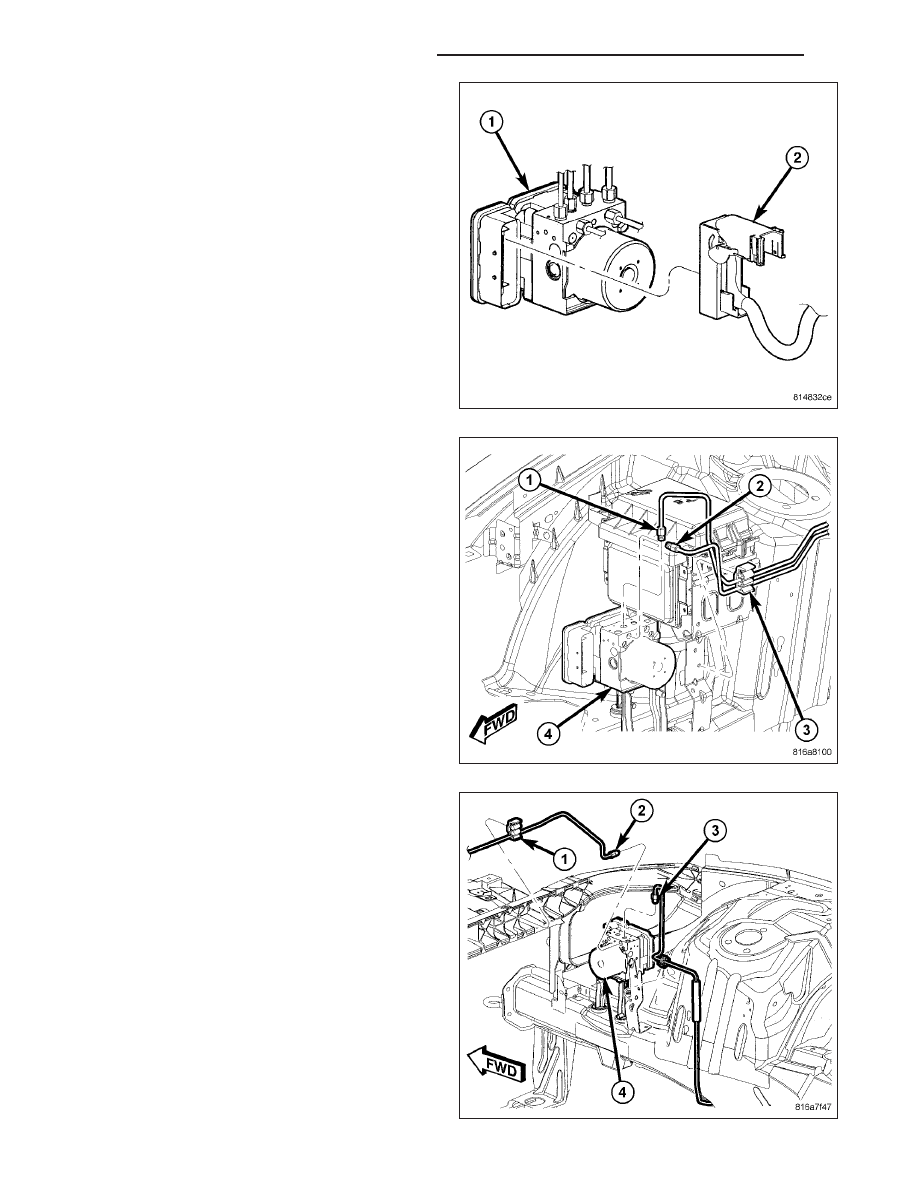

CAUTION: Before installing the ABM harness con-
nector (2) on the ABM (1), be sure the seal is prop-
erly installed in the connector.

2. Insert ABM harness connector (2) into socket of

ABM (1) and close cover, locking connector in
place.

3. Install left (2) and right (1) rear brake tubes at

hydraulic control unit (4). Tighten tube nuts to 20
N·m (177 in. lbs.) torque.

4. Install left (2) and right (3) brake tubes at hydraulic

control unit (4). Tighten tube nuts to 20 N·m (177
in. lbs.) torque.

5 - 436

BRAKES - ABS SERVICE INFORMATION

LX

5.

Install primary (4) and secondary (1) brake tubes

at hydraulic control unit (7). Tighten tube nuts to 20
N·m (177 in. lbs.) torque.

6. Remove brake pedal holding tool.

7. Connect battery negative cable (2) to battery post.

It is important that this is performed properly. (Refer
to 8 - ELECTRICAL/BATTERY SYSTEM - STAN-
DARD PROCEDURE)

8. Fill and bleed (1) base brake hydraulic system and

ABS. (Refer to 5 - BRAKES - STANDARD PROCE-
DURE)

9. Perform Diagnostic Verification Test and clear any

faults. (Refer to 5 - BRAKES - DIAGNOSIS AND
TESTING)
