2. Remove three screws (2) attaching ABM (1).

3. Remove ABM (1) from HCU (3).

5 - 426

BRAKES - ABS SERVICE INFORMATION

LX

ASSEMBLY

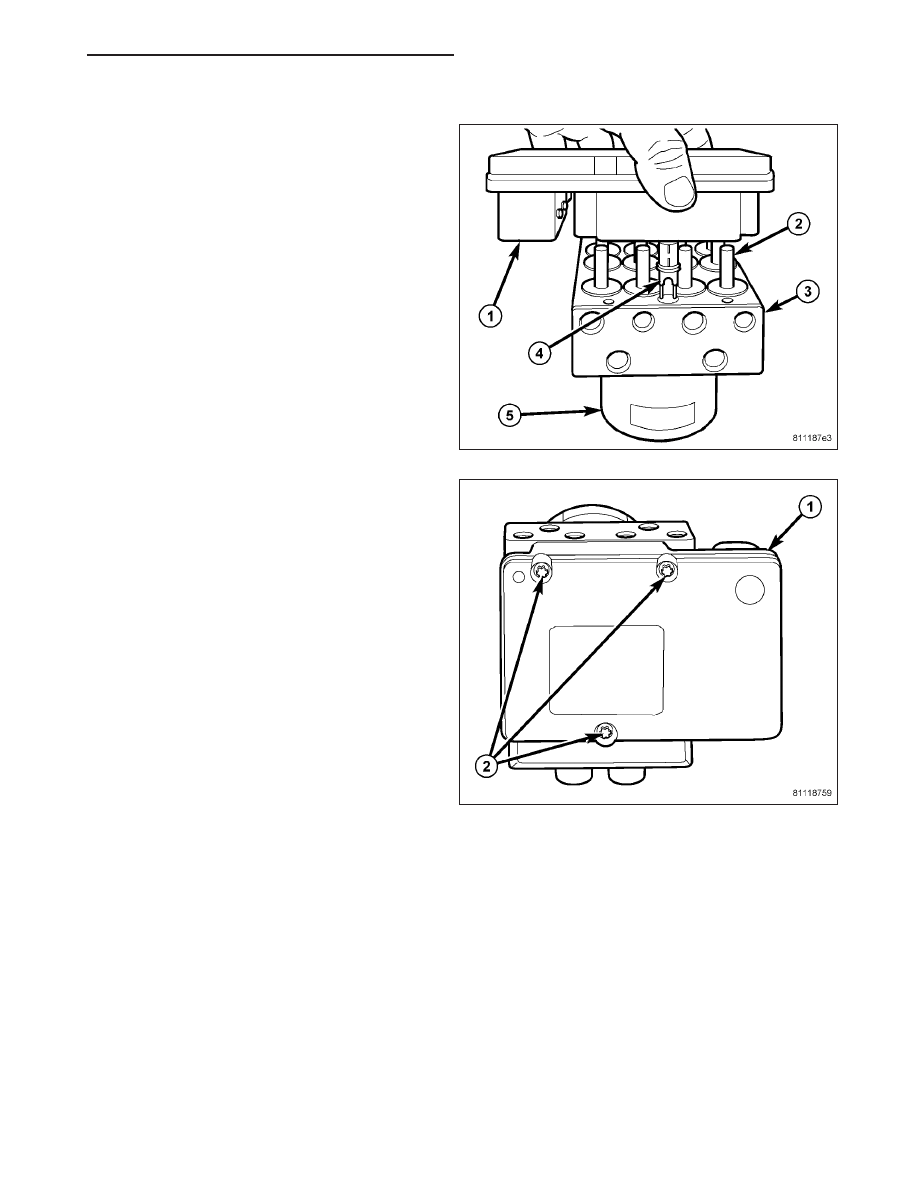

1. Align ABM solenoids and pump/motor wiring con-

nector (4) with HCU valves (2) and connector pas-
sage. Slide ABM (1) onto HCU (3).

2. Install three screws (2) attaching ABM (1). Tighten

screws to 2 N·m (17 in. lbs.) torque.

3. Attach mounting bracket to HCU. Install two mount-

ing bracket attaching screws and tighten to 11 N·m
(97 in. lbs.) torque.

4. Install ICU in vehicle. (Refer to 5 - BRAKES/HY-

DRAULIC/MECHANICAL/ICU (INTEGRATED CON-
TROL UNIT) - INSTALLATION)

LX

BRAKES - ABS SERVICE INFORMATION

5 - 427

INSTALLATION

1. Install unit (5), pushing mounting bracket down into

mounting grommets (8) located in body of vehicle.

2. Connect 47-way wiring connector (5) at antilock

brake module (ABM) (6).

3. Install brake tubes to rear (1 and 3) at hydraulic

control unit. Tighten tube nuts to 20 N·m (177 in.
lbs.) torque.

5 - 428

BRAKES - ABS SERVICE INFORMATION

LX

4.

Install brake tubes (1, 2, 3 and 10) at hydraulic

control unit (5). Tighten tube nuts to 20 N·m (177
in. lbs.) torque.

5. Remove brake pedal holding tool.

6. Connect battery negative cable (2) to battery post.

It is important that this is performed properly. (Refer
to 8 - ELECTRICAL/BATTERY SYSTEM - STAN-
DARD PROCEDURE)

7. Fill and bleed (1) base brake hydraulic system and

ABS. (Refer to 5 - BRAKES - STANDARD PROCE-
DURE)

8. Perform Verification Test and clear any faults.

(Refer

to

5

-

BRAKES

-

DIAGNOSIS AND

TESTING)

LX

BRAKES - ABS SERVICE INFORMATION

5 - 429
