RWD

1. Install wheel speed sensor head (4) into knuckle

and install mounting screw (3). Tighten screw to 11
N·m (95 in. lbs.) torque.

2. Attach wheel speed sensor cable and routing clip

(2) to brake hose routing bracket (5).

3. Attach sensor cable routing clip (2) to brake hose

bracket (3).

4. Connect sensor connector (1) to body wiring har-

ness connector (4). When installing connector,
make sure retaining clip on body connector is prop-
erly in place and sensor connect cannot be pulled
out.

5. Lower vehicle.

6. Perform Verification Test and clear any faults.

(Refer

to

5

-

BRAKES

-

DIAGNOSIS AND

TESTING)

5 - 414

BRAKES - ABS SERVICE INFORMATION

LX

SENSOR-REAR WHEEL SPEED

DESCRIPTION

One wheel speed sensor (3) is mounted to the rear of
each rear knuckle. The wheel speed sensor, using a
tone wheel attached to the rear axle half shaft as a
trigger mechanism, communicates with the Antilock
Brake Module, informing it of that wheel’s speed.

REMOVAL

1. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

NOTE: To release sensor connector from body wir-
ing harness connector (1) in following step, move
retaining clip (2) as indicated here, then pull sen-
sor connector (3) outward.

LX

BRAKES - ABS SERVICE INFORMATION

5 - 415

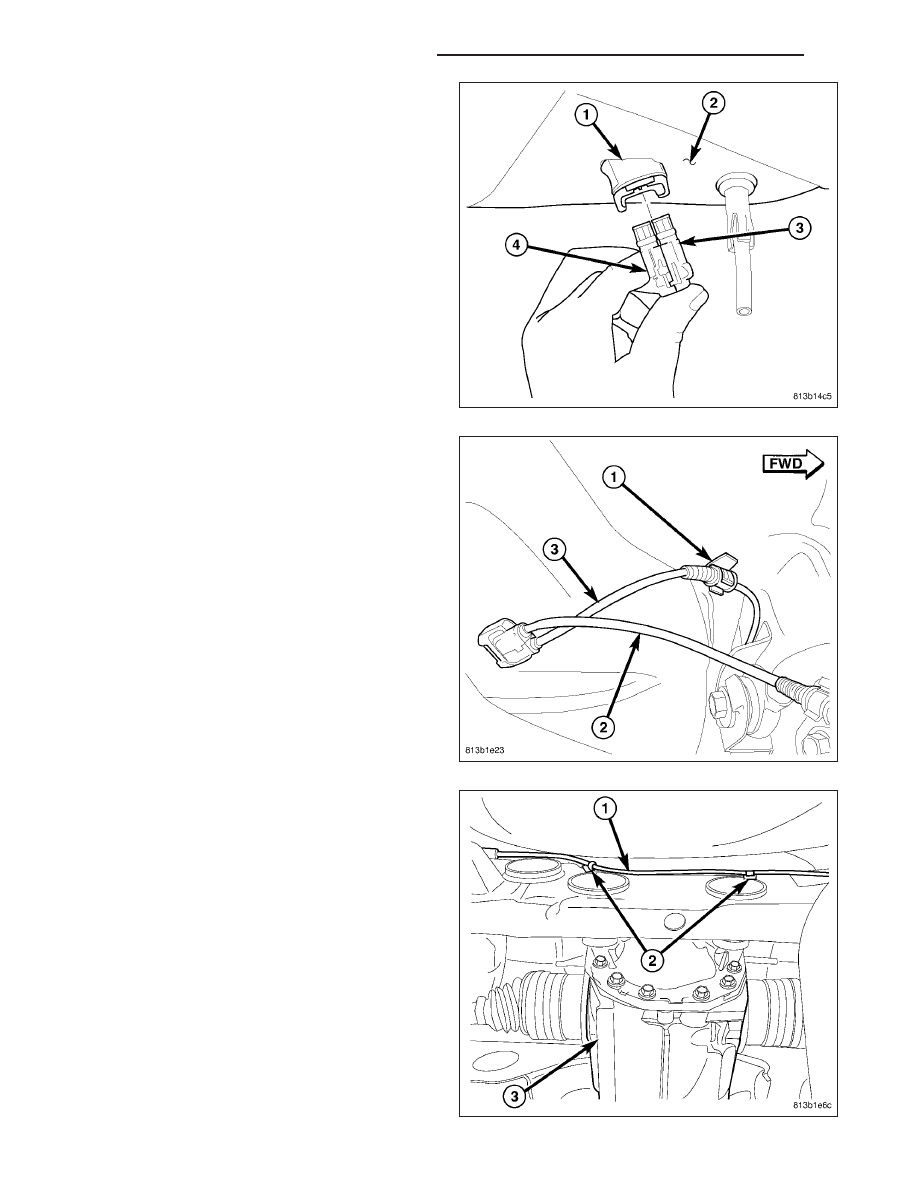

2. Remove sensor connectors (3 and 4) from body

wiring harness connector (1) located in luggage
compartment floor pan (2).

3. Separate left sensor connector (4) from right sen-

sor connector (3).

4. If removing left sensor, unclip sensor cable (3) from

routing clip near body connector (1).

5. If removing left sensor, unclip sensor cable (1) from

routing clips (2) along rear of crossmember near
rear differential (3).

5 - 416

BRAKES - ABS SERVICE INFORMATION

LX

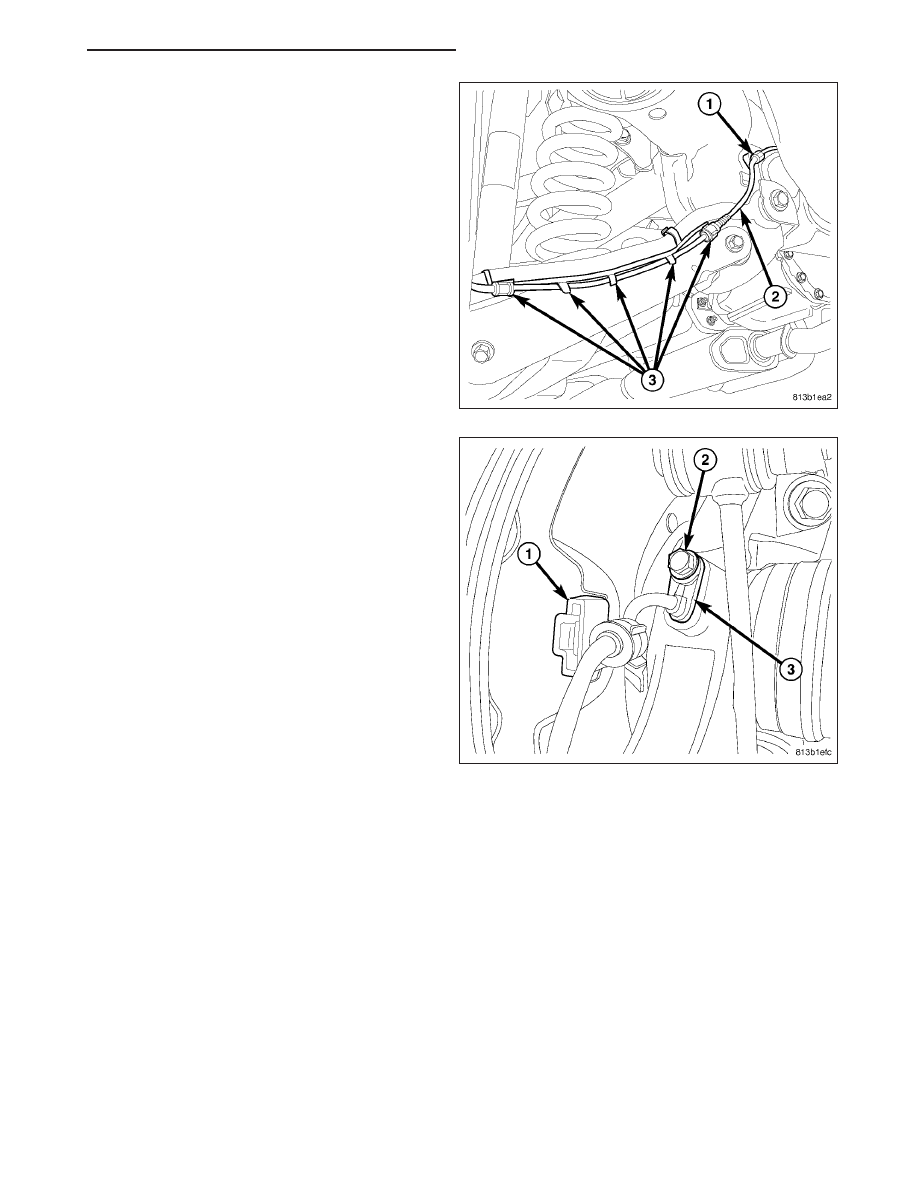

6. If removing left sensor, unclip sensor cable (2) from

routing clip (1) above toe link mount on rear cross-
member.

7. Unclip sensor cable (2) from routing clips (3) along

toe link.

8. Unclip sensor cable at rear brake rotor shield (1).

9. Remove screw (2) fastening sensor head (3) to

rear knuckle.

10. Remove wheel speed sensor.
