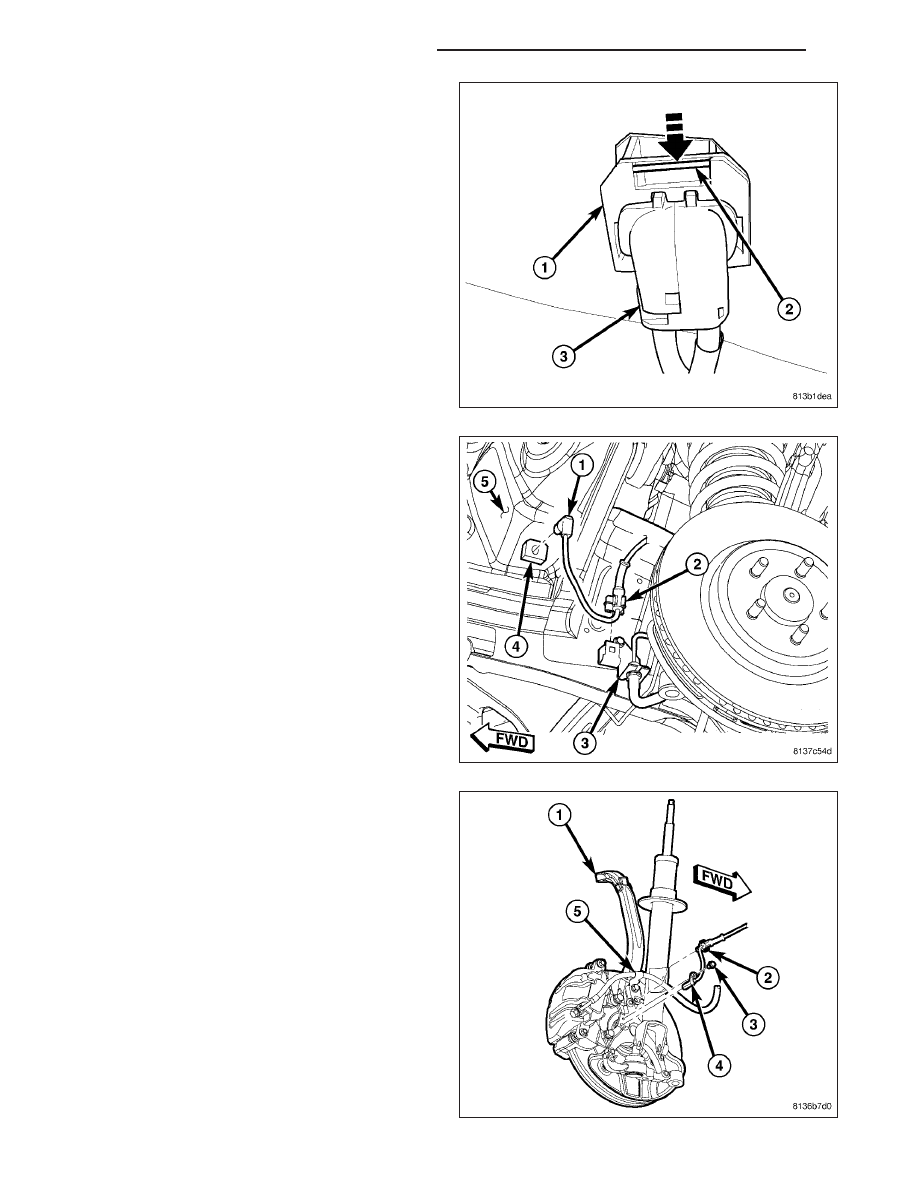

2. Remove sensor cable routing clip (2) from brake

hose bracket (3).

NOTE: To release sensor connector from body wir-
ing harness connector (1) in following step, move
retaining clip (2) as indicated here, then pull sen-
sor connector (3) outward.

3. Remove sensor connector (1) from body wiring

harness connector (4).

5 - 410

BRAKES - ABS SERVICE INFORMATION

LX

4. Remove screw (1) fastening wheel speed sensor

(2) to knuckle (4). Pull sensor head out of knuckle.

5. Remove wheel speed sensor cable routing clip (3)

from knuckle (4).

6. Remove wheel speed sensor (2).

RWD

1. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

2. Remove sensor cable routing clip (2) from brake

hose bracket (3).

LX

BRAKES - ABS SERVICE INFORMATION

5 - 411

NOTE: To release sensor connector from body wir-
ing harness connector (1) in following step, move
retaining clip (2) as indicated here, then pull sen-
sor connector (3) outward.

3. Remove sensor connector (1) from body wiring

harness connector (4).

4. Remove screw (3) fastening wheel speed sensor to

knuckle (1). Pull sensor head (4) out of knuckle.

5. Remove wheel speed sensor cable routing clip (2)

from brake hose routing bracket (5).

5 - 412

BRAKES - ABS SERVICE INFORMATION

LX

INSTALLATION

AWD

1. Install wheel speed sensor (2) head into knuckle

(4) and install mounting screw (1). Tighten screw to
11 N·m (95 in. lbs.) torque.

2. Attach wheel speed sensor cable and routing clip

(3) to knuckle (4).

3. Attach sensor cable routing clip (2) to brake hose

bracket (3).

4. Connect sensor connector (1) to body wiring har-

ness connector (4). When installing connector,
make sure retaining clip on body connector is prop-
erly in place and sensor connect cannot be pulled
out.

5. Lower vehicle.

6. Perform Verification Test and clear any faults.

(Refer

to

5

-

BRAKES

-

DIAGNOSIS AND

TESTING)

LX

BRAKES - ABS SERVICE INFORMATION

5 - 413
