INSTALLATION

1. Install the steering angle sensor (1) to the SCCM

(2).

2. Tighten the screws securing the steering angle

sensor (3) to the SCCM.

5 - 406

BRAKES - ABS SERVICE INFORMATION

LX

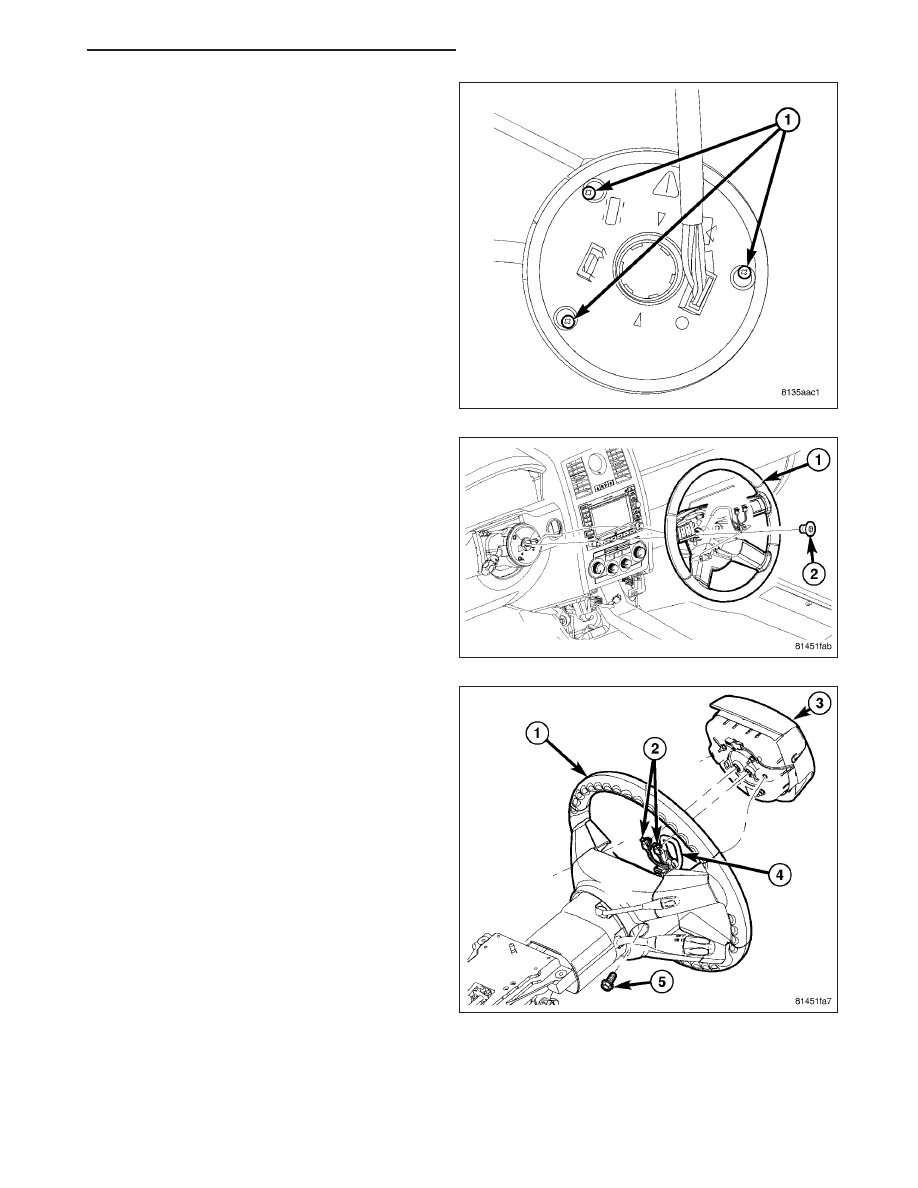

3. Install the clockspring and tighten the screws (1).

(Refer to 8 - ELECTRICAL/RESTRAINTS/CLOCK-
SPRING - REMOVAL)

4. Align the spline on the steering wheel hub to the

steering column shaft.

5. Slide the steering wheel (1) onto the shaft and

install a new mounting bolt (2). Tighten the bolt to
61 N·m (45 ft. lbs.).

6. Install the airbag (3) on the steering wheel (1).

(Refer to 8 - ELECTRICAL/RESTRAINTS/DRIVER
AIRBAG - INSTALLATION)

LX

BRAKES - ABS SERVICE INFORMATION

5 - 407

7. Connect battery negative cable (2) to battery post.

It is important that this is performed properly. (Refer
to 8 - ELECTRICAL/BATTERY SYSTEM - STAN-
DARD PROCEDURE)

8. Perform Verification Test and clear any faults.

(Refer to 5 - BRAKES - DIAGNOSIS AND TEST-
ING)

9. Test the operation of the horn, lights and any other

functions that are steering column operated.

5 - 408

BRAKES - ABS SERVICE INFORMATION

LX

SENSOR-FRONT WHEEL SPEED

DESCRIPTION

One wheel speed sensor is mounted to each knuckle.
The wheel speed sensor, using a tone wheel attached
to the hub and bearing (RWD) or front half shaft
(AWD) as a trigger mechanism, communicates with
the Antilock Brake Module, informing it of that wheel’s
speed.

The head of the front wheel speed sensor used on
Rear-Wheel-Drive (RWD) vehicles mounts to the
inside of the knuckle.

The head of the front wheel speed sensor used on All-
Wheel-Drive (AWD) vehicles mounts to the rear of the
knuckle.

Vehicles without antilock brakes are equipped with
one front wheel speed sensor. It is attached to the
right front knuckle and is used to provide wheel speed
sense to various vehicle systems.

REMOVAL

AWD

1. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)
