Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 2183

13. Clean the liftgate glass fence with an ammonia

based glass cleaner and a lint-free cloth.

14. Apply pinch weld primer 15 mm (0.75 in.) wide (1)

around the liftgate glass fence (2). Allow at least
three minutes drying time.

15. Using a flashlight, verify that the primer is com-

pletely and evenly installed along the liftgate glass
fence.

16. Re-prime any area that is not fully and evenly

primed.

CAUTION: Always apply the bead of adhesive to
the backlite. Always install the backlite within 5
minutes after applying the adhesive.

NOTE: If the original urethane adhesive has been
exposed for more than 12 hours, the entire adhe-
sive area will need to be re-primed prior to install-
ing new adhesive.

17. Apply approximately a 10 mm (0.4 in.) wide bead

of adhesive (1) with a triangular nozzle triangular
nozzle approximately 6 mm (0.230 in.) from the
edge of the glass (2) starting at the bottom center
of the glass.

18. Run the end of the adhesive bead (1) on the lift-

gate glass (2) parallel to the start of the bead and
smooth the ends flush.

23 - 280

STATIONARY GLASS

LX

19. Using an assistant, position the liftgate glass (2)

over the liftgate glass opening and against the
support spacers (1 and 3).

20. Using the grease pencil marks or tape as refer-

ence points, align the liftgate glass to the opening.

21. Carefully lower the liftgate glass onto the liftgate

glass fence.

CAUTION: It is not possible to move the liftgate
glass after installation. The liftgate glass should
never be pressed into place by more than one per-
son, because the glass can break if pressed simul-
taneously on both sides.

22. Push the liftgate glass inward until the glass

comes into contact with the spacers located on
each side of the liftgate glass fence.

23. Connect the wire connectors to the rear window

defogger terminals and, rear window mounted
radio antenna, if equipped.

24. Install the liftgate trim panels (Refer to 23 - BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/TRIM PANEL -

INSTALLATION).

25. Install the rear window wiper arm, if equipped (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER ARMS -

INSTALLATION).

LX

STATIONARY GLASS

23 - 281

GLASS-QUARTER

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/STATIONARY GLASS - WARNING).

2. Remove the quarter panel trim from the side of the

vehicle being serviced (Refer to 23 - BODY/INTE-
RIOR/QUARTER PANEL TRIM - REMOVAL).

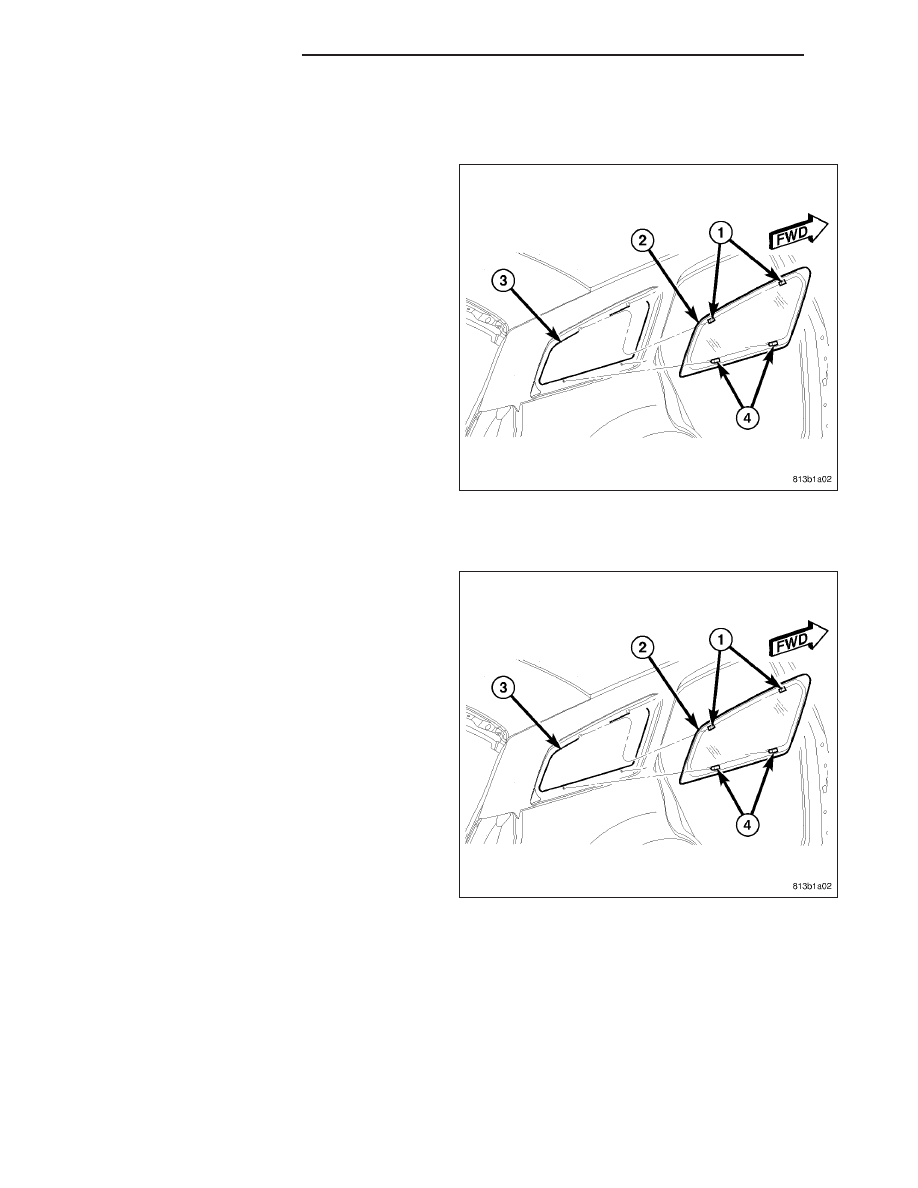

3. Carefully pull down the headliner to access the

upper mounting studs (1) that secure the quarter
glass (2) to the window fence (3) and, remove the
nuts from the studs.

4. Remove the nuts that secure the lower mounting

studs (4) to the window fence and, remove the nuts
from the studs.

5. Using razor knife, cut butyl sealer between the

mounting studs that secure the quarter glass to
window fence.

6. Carefully push the quarter window glass from the

opening.

INSTALLATION

CAUTION: Roll down the left and right front door
glass and open the liftgate glass before installing
quarter glass to avoid pressurizing the passenger
compartment if a door is slammed before urethane
is cured. Water leaks can result.

NOTE: The quarter glass fence should be cleaned
of all old butyl sealer. Do not grind sealer off the
fence, the paint finish will be adversely affected.

1. Apply 6 mm (0.25 in.) wide butyl tape around

perimeter of the (2) quarter glass approximately 5
mm (0.2 in.) from the edge of the glass. Ensure the
butyl tape is wrapped around the mounting studs.

2. Place the quarter glass into the window opening (3)

and insert mounting studs (1 and 4) through the
holes in the window fence.

3. Install the nuts that secure the quarter glass to the

window fence. Tighten the nuts to 4.5 N·m (40 in. lbs.).

4. Install the headliner.

5. Install quarter panel trim (Refer to 23 - BODY/INTERIOR/QUARTER PANEL TRIM - INSTALLATION).

23 - 282

STATIONARY GLASS

LX

WINDSHIELD

DESCRIPTION

The windshield is attached to the window frame (fence) with urethane adhesive. The urethane adhesive is applied
cold and seals the surface area between the window opening and the glass. The primer adheres the urethane adhe-
sive to the windshield.

It is difficult to salvage a windshield during the removal operation. The windshield is part of the structural support for
the roof. The urethane bonding used to secure the windshield to the fence is difficult to cut or clean from any sur-
face. If the rubber seals are set in urethane, it would also be unlikely they could be salvaged. Before removing the
windshield, check the availability of the windshield and seals from the parts supplier.

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/STATIONARY GLASS - WARNING).

2. Remove the rear view mirror (Refer to 23 - BODY/

INTERIOR/REAR VIEW MIRROR - REMOVAL).

3. Remove the cowl grille (Refer to 23 - BODY/EXTE-

RIOR/COWL GRILLE - REMOVAL.)

CAUTION: Be careful not to damage painted sur-
faces when removing moldings or cutting ure-
thane around the windshield.

4. Remove the windshield side moldings (Refer to 23

-

BODY/WEATHERSTRIP/SEALS/WINDSHIELD

A-PILLAR WEATHERSTRIP - INSTALLATION).

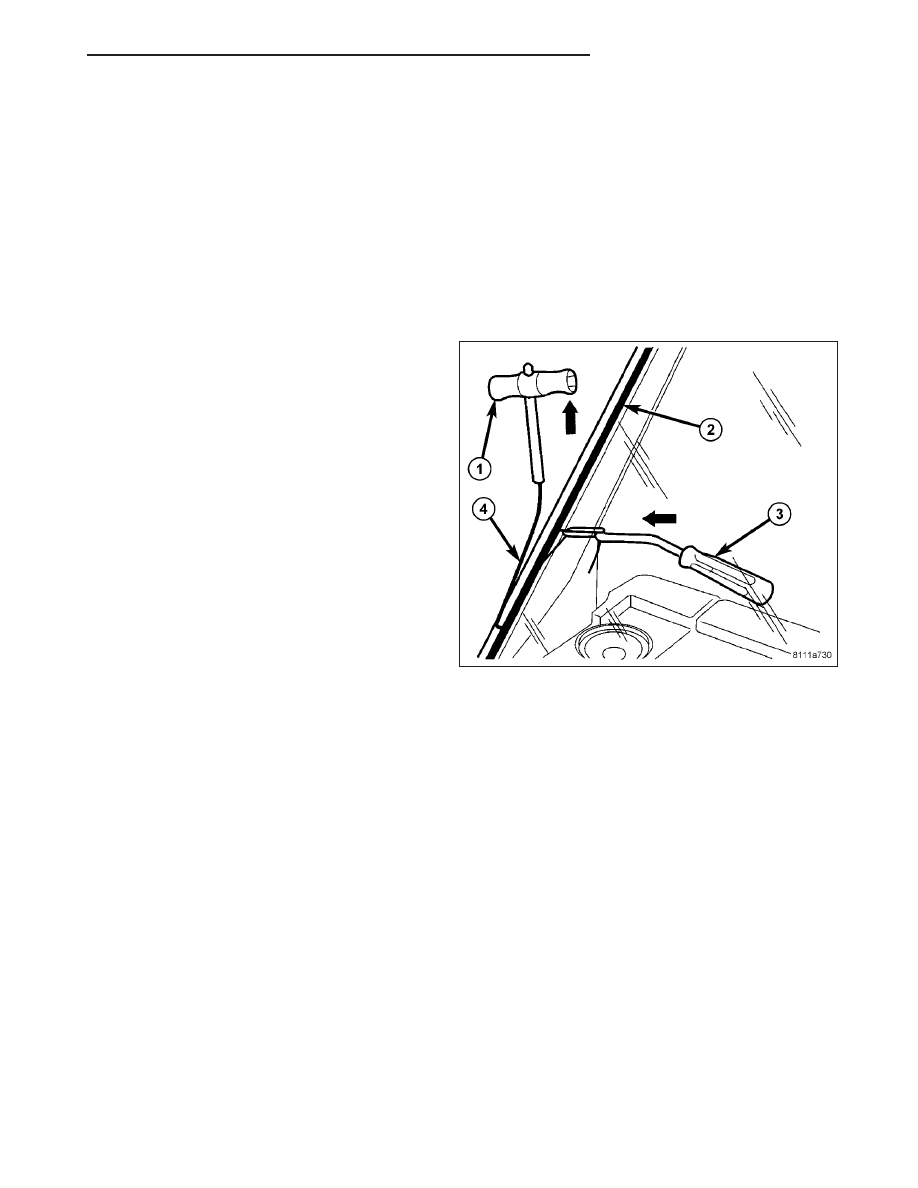

5. Using an assistant and a wire-type windshield cut-

out tool (1, 3 and 4), cut and separate the urethane
adhesive (2) securing the windshield to the wind-
shield fence.

6. Carefully remove the windshield from the vehicle.

INSTALLATION

WARNING: Do not operate the vehicle within 24 hours of windshield installation. It takes at least 24 hours
for urethane adhesive to cure. If it is not cured, the windshield may not perform properly if the vehicle is in
an accident.

CAUTION: To help prevent water leaks, partially roll down the left and right door glass before installing the
windshield. This avoids pressurizing the passenger compartment if a door is slammed before the urethane
is cured.

CAUTION: Protect all painted and trimmed surfaces from coming in contact with urethane or primers.

LX

STATIONARY GLASS

23 - 283
