STATIONARY GLASS

WARNING

WINDSHIELD SAFETY PRECAUTIONS

WARNING: Do not operate the vehicle within 24 hours of windshield installation. It takes at least 24 hours
for urethane adhesive to cure. If it is not cured, the windshield may not perform properly in an accident.

•

urethane adhesives are applied as a system. Use glass cleaner, glass prep solvent, glass primer, pvc
(vinyl) primer and pinch weld (fence) primer provided by the adhesive manufacturer. If not, structural
integrity could be compromised.

•

DaimlerChrysler does not recommend glass adhesive by brand. Technicians should review product labels
and technical data sheets, and use only adhesives that their manufactures warrant will restore a vehicle
to the requirements of fmvss 212. Technicians should also insure that primers and cleaners are compat-
ible with the particular adhesive used.

•

be sure to refer to the urethane manufacturer’s directions for curing time specifications, and do not use
adhesive after its expiration date.

•

vapors that are emitted from the urethane adhesive or primer could cause personal injury. Use them in a
well-ventilated area.

•

skin contact with urethane adhesive should be avoided. Personal injury may result.

•

always wear eye and hand protection when working with glass.

CAUTION: Protect all painted and trimmed surfaces from coming in contact with urethane or primers.
Be careful not to damage painted surfaces when removing moldings or cutting urethane around windshield.

LX

STATIONARY GLASS

23 - 273

BACKLITE

REMOVAL

NOTE: Windshield removal shown, backlite similar.

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/STATIONARY GLASS - WARNING).

2. Remove quarter trim panels (Refer to 23 - BODY/

INTERIOR/QUARTER TRIM PANEL - REMOVAL).

3. Remove the trim panel from the rear shelf (Refer to

23 - BODY/INTERIOR/REAR SHELF TRIM PANEL
- REMOVAL).

4. Disconnect the wire connectors from rear window

defogger terminals and, rear window mounted radio
antenna, if equipped.

CAUTION: Be careful not to damage painted sur-
faces when cutting urethane around the backlight.

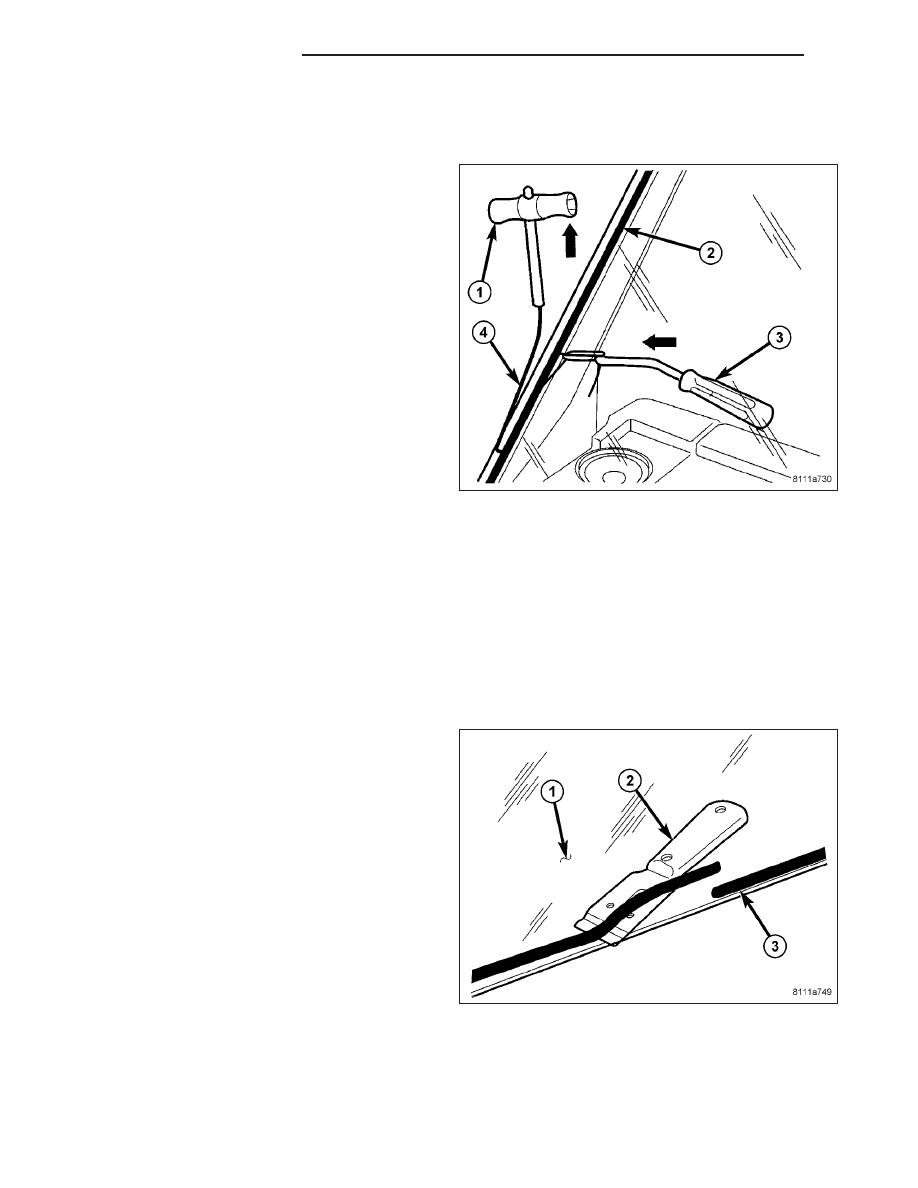

5. Using an assistant and a wire-type windshield cut-

out tool (1, 3 and 4), cut and separate the urethane
adhesive (2) securing the backlite to the backlite fence.

6. Carefully remove the backlite from the vehicle.

INSTALLATION

CAUTION: To help prevent water leaks, partially roll down the left and right door glass before installing the
backlite. This avoids pressurizing the passenger compartment if a door is slammed before the urethane is
cured.

CAUTION: Protect all painted and trimmed surfaces from coming in contact with urethane or primers.

1. If the backlite (1) is being reused, remove the as

much original urethane (3) as possible from the
glass surface using a razor knife (2).

23 - 274

STATIONARY GLASS

LX

NOTE: To prevent corrosion, do not damage paint
on the backlite fence when removing original ure-
thane.

NOTE: The backlite fence should be cleaned of
most of its old urethane adhesive. A small amount
of old urethane, approximately 1 mm in height
should remain on the fence. Do not completely
remove all old urethane from the fence, the paint
finish and bonding strength will be adversely
affected. Replace any missing or damaged spac-
ers around the perimeter of the backlite fence.

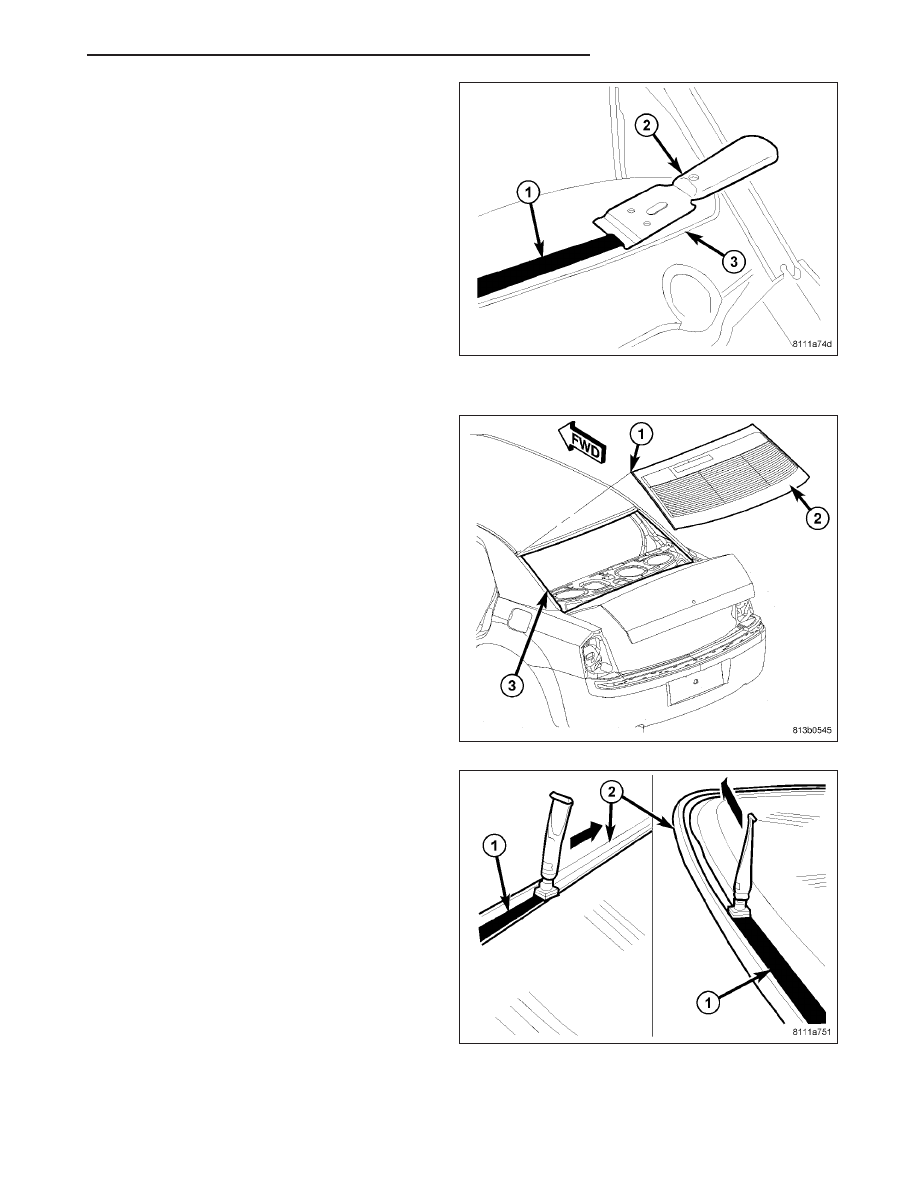

2. Using a razor knife (2), level the original bead of

urethane (1) on the backlite fence (3) to a thick-
ness of approximately 1 mm (0.04 in.) and remove
the loose adhesive.

3. Install a new rubber seal (1) around the top and

side edges of backlite (2).

4. Using an assistant, position the backlite into the

backlite opening and against the backlite fence (3).

5. Verify the backlite lays evenly against the fence at

the top, bottom and sides of the opening. If not, the
fence must be formed to the shape of the backlite.

6. Mark the backlite and fence with a grease pencil or

pieces of masking tape to use as a reference for
installation.

7. Using an assistant, remove the backlite from the

backlite opening and place it on a suitable padded
work surface.

WARNING: Do not use solvent based glass clean-
ers to clean the backlite before applying glass
prep and primer or poor glass adhesion may
result.

8. Clean the inside of the backlite with an ammonia

based glass cleaner and a lint-free cloth.

9. Apply glass prep adhesion promoter 25 mm (1 in.)

wide (1) around the perimeter of the backlight (2)
and 5 mm (0.2 in.) from the edge of the glass and
wipe dry with a clean lint-free cloth until no streaks
are visible.

10. Apply glass primer 25 mm (1 in.) wide around the

perimeter of the backlight and 5 mm (0.2 in.) from
the edge of the glass. Allow at least three minutes
drying time.

11. Using a flashlight, verify that the primer is completely and evenly installed along the perimeter of the backlite.

12. Re-prime any area that is not fully and evenly primed.

LX

STATIONARY GLASS

23 - 275
