SUPPORT-LUMBAR

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Remove the seat back cushion/cover. (Refer to 23

- BODY/SEATS/SEAT BACK CUSHION / COVER -
FRONT - REMOVAL)

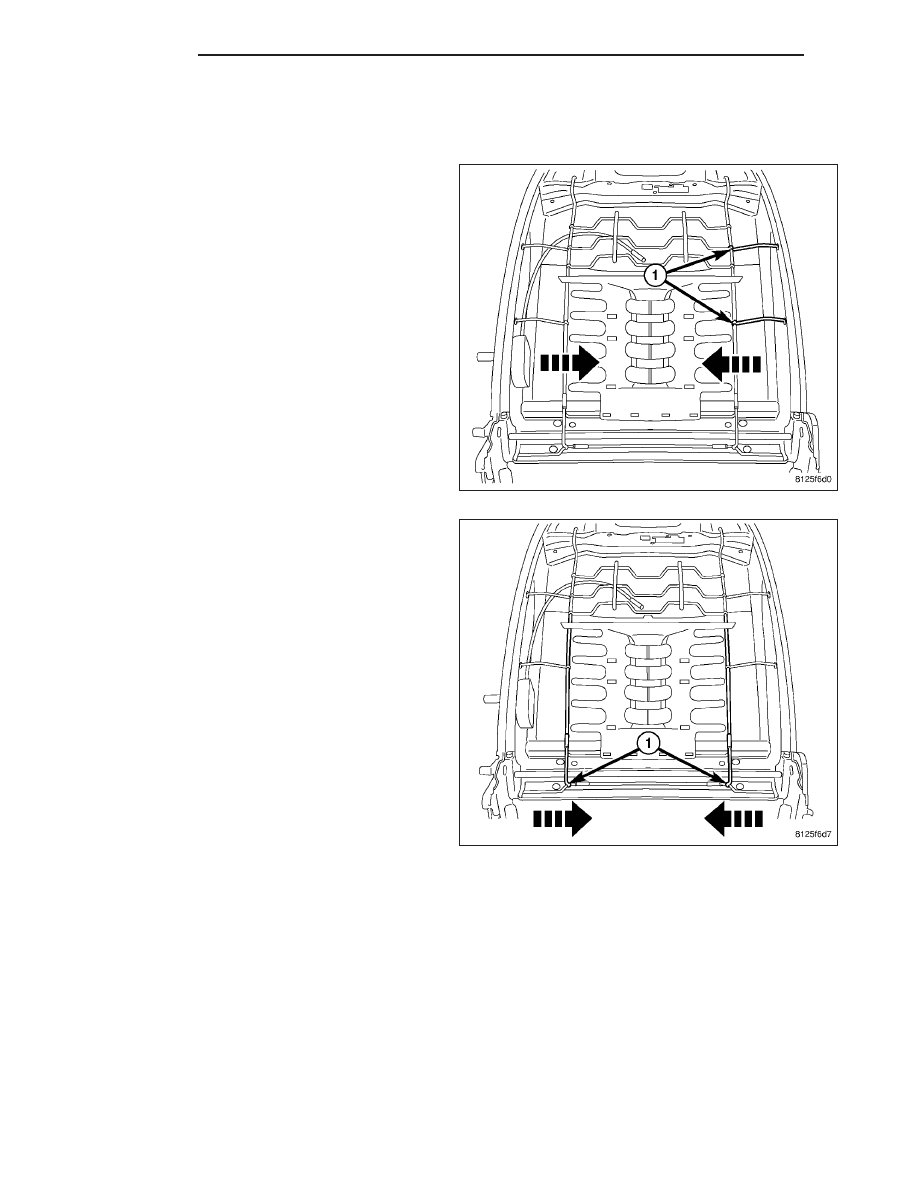

3. Release the lumbar mat side wires (1) by pulling

out on the wire supports and then pulling them in.

4. Squeeze the lower support wires (1) in and release

the lower wires.

23 - 268

SEATS

LX

5. Pull the upper support wires (1) down and release

the lumbar mat from the seat back frame.

6. Remove the rivet (1) and remove the lumbar mech-

anism (2).

LX

SEATS

23 - 269

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

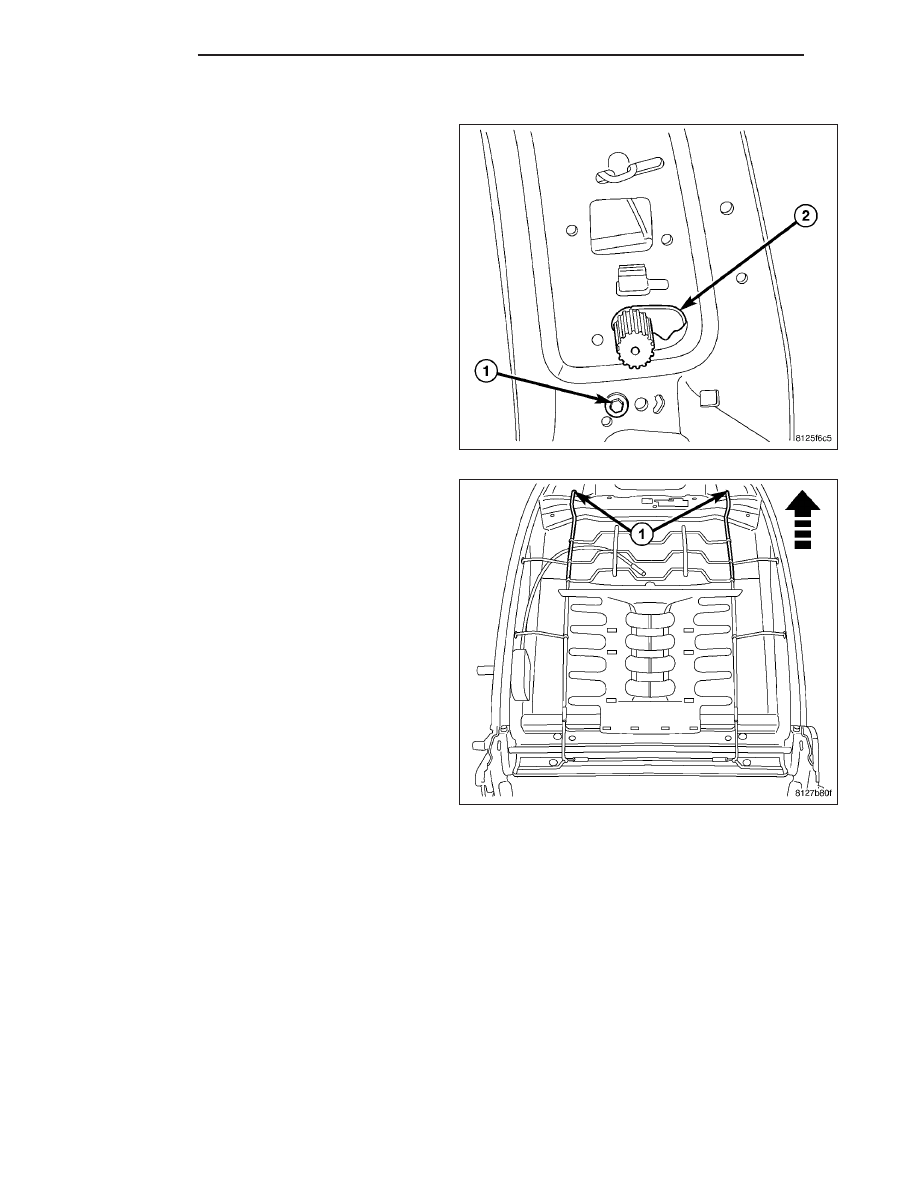

2. Install the lumbar mechanism (2) and install a new

rivet (1).

3. Place lumbar mat onto seat back frame and insert

the upper support wires (1) into the frame.

23 - 270

SEATS

LX

4. Squeeze the lower support wires (1) together and

insert into the lower frame.

5. Squeeze the side support wires together and insert

them into the sides of the seat back frame.

6. Install the seat back cushion/cover. (Refer to 23 -

BODY/SEATS/SEAT BACK CUSHION / COVER -
FRONT - INSTALLATION)

LX

SEATS

23 - 271
