Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 2178

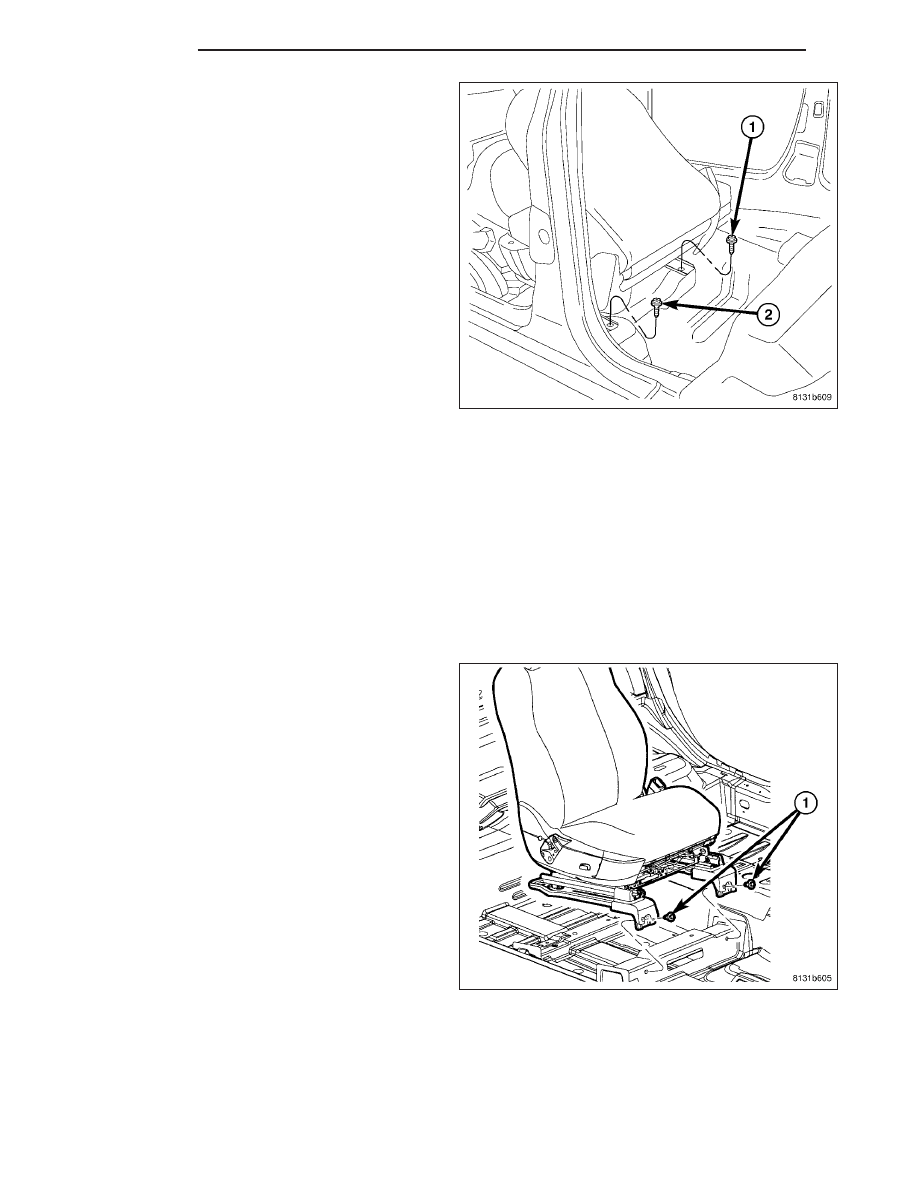

2. Move the seat forward to gain access to the rear

bolts.

3. Remove the left side front seat two rear attaching

bolts (1) and (2).

4. Disconnect and isolate battery negative cable.

5. Disconnect the electrical connectors.

6. Remove the seat.

FRONT SEAT - RIGHT SIDE

1. Before proceeding with the following repair procedure, review all warnings and cautions. (Refer to 23 - BODY/

SEATS - WARNING).

WARNING: The front passenger seat must be handled carefully as well. When removing the seat, be careful
when setting on floor not to drop. If dropped, the sensor may be inoperative. Failure to follow these instruc-
tions may result in personal injury or death.

WARNING: When the seat is on the floor, no one should sit in the front passenger seat. This uneven force
may damage the sensing ability of the seat weight sensors. If sat on and damaged, the sensor may be
inoperative. Failure to follow these instructions may result in personal injury or death.

2. Remove the right side front seat with OCS sensor

two front attaching bolts (1).

23 - 260

SEATS

LX

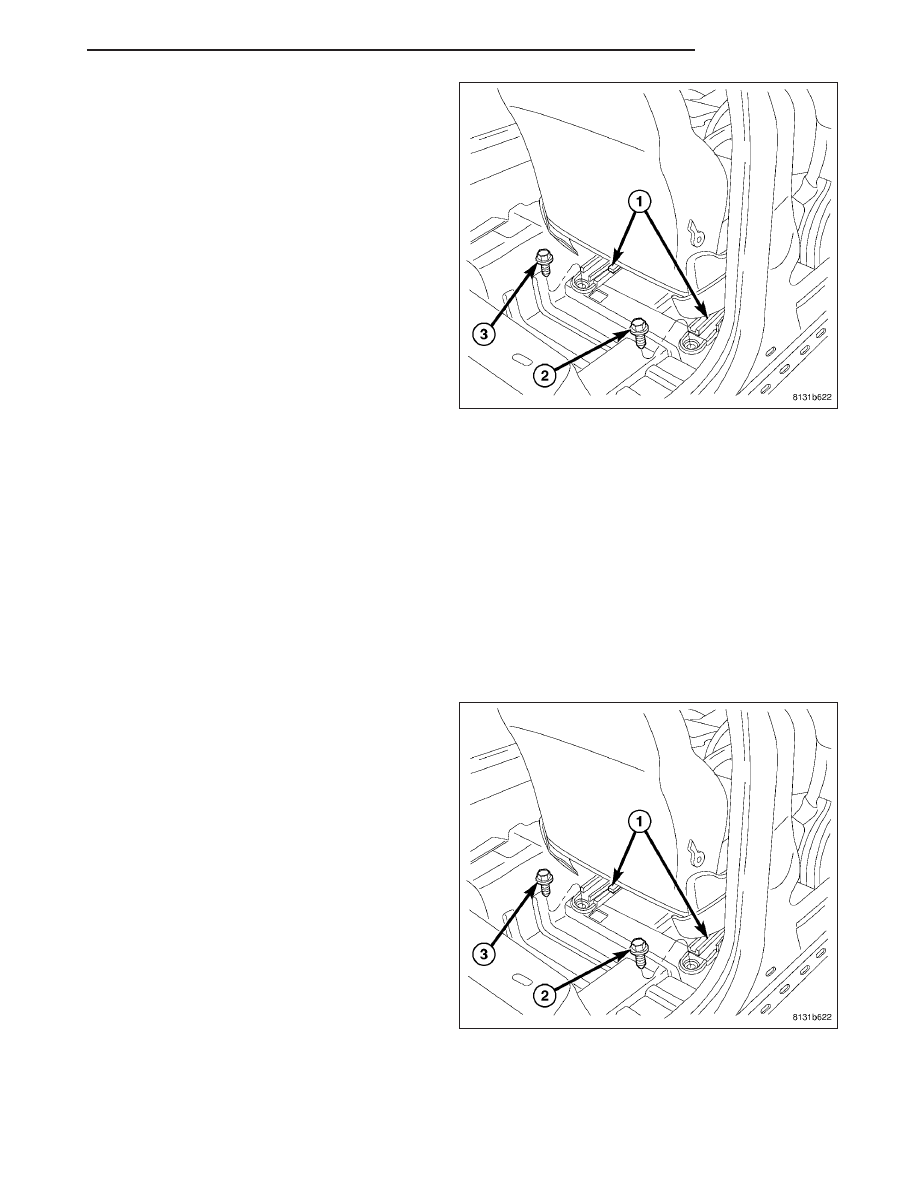

3. Move the seat forward to gain access to the rear

bolts.

4. Remove the right side front seat with OCS sensor

two rear attaching bolts (2) and (3).

5. Ensure that the ignition key is in the off position.

6. Disconnect and isolate battery negative cable.

7. Disconnect the electrical connectors.

8. Remove the seat.

INSTALLATION

FRONT SEAT - RIGHT SIDE

1. Before proceeding with the following repair procedure, review all warnings and cautions. (Refer to 23 - BODY/

SEATS - WARNING)

WARNING: The front passenger seat must be handled carefully as well. When removing the seat, be careful
when setting on floor not to drop. If dropped, the sensor may be inoperative. Failure to follow these instruc-
tions may result in personal injury or death.

WARNING: When the seat is on the floor, no one should sit in the front passenger seat. This uneven force
may damage the sensing ability of the seat weight sensors. If sat on and damaged, the sensor may be
inoperative. Failure to follow these instructions may result in personal injury or death.

2. With battery negative cable disconnected.

3. Place seat into position in vehicle.

WARNING: The front passenger seat must be han-
dled carefully as well. When removing the seat, be
careful when setting on floor not to drop. If
dropped, the sensor may be inoperative. Failure to
follow these instructions may result in personal
injury or death.

4. Connect the electrical connectors.

5. Place the ignition key in the run position.

6. Connect battery negative cable.

7. Place ignition key in the off position.

8. Move the seat forward to gain access to the rear

bolts, as necessary.

9. Install the front seat attaching rear bolts (1) and

(2).

LX

SEATS

23 - 261

10. Install the front seat front attaching bolts (1).

11. The supplemental restraint system verification test

procedure should be performed following service
of any supplemental restraint system component.
(Refer to 8 - ELECTRICAL/RESTRAINTS - STAN-
DARD PROCEDURE - VERIFICATION TEST).

12. Following successful completion of the supple-

mental restraint system verification test procedure,
perform the Occupant Classification System Veri-
fication Test using a scan tool. (Refer to 8 -
ELECTRICAL/RESTRAINTS - *OCS VERIFICA-
TION TEST - VER 1)

FRONT SEAT - LEFT SIDE

1. Place seat into position in vehicle.

2. Connect the electrical connectors.

3. Connect battery negative cable.

4. Move the seat forward to gain access to the rear

bolts.

5. Install the front seat attaching rear bolts (1) and

(2).

23 - 262

SEATS

LX

6. Install the front seat front attaching bolts (1).

7. Install the cover (1) and lower seat belt anchor bolt

(2).

LX

SEATS

23 - 263
