BEZEL-CLUSTER

REMOVAL

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/INSTRUMENT PANEL - WARNING).

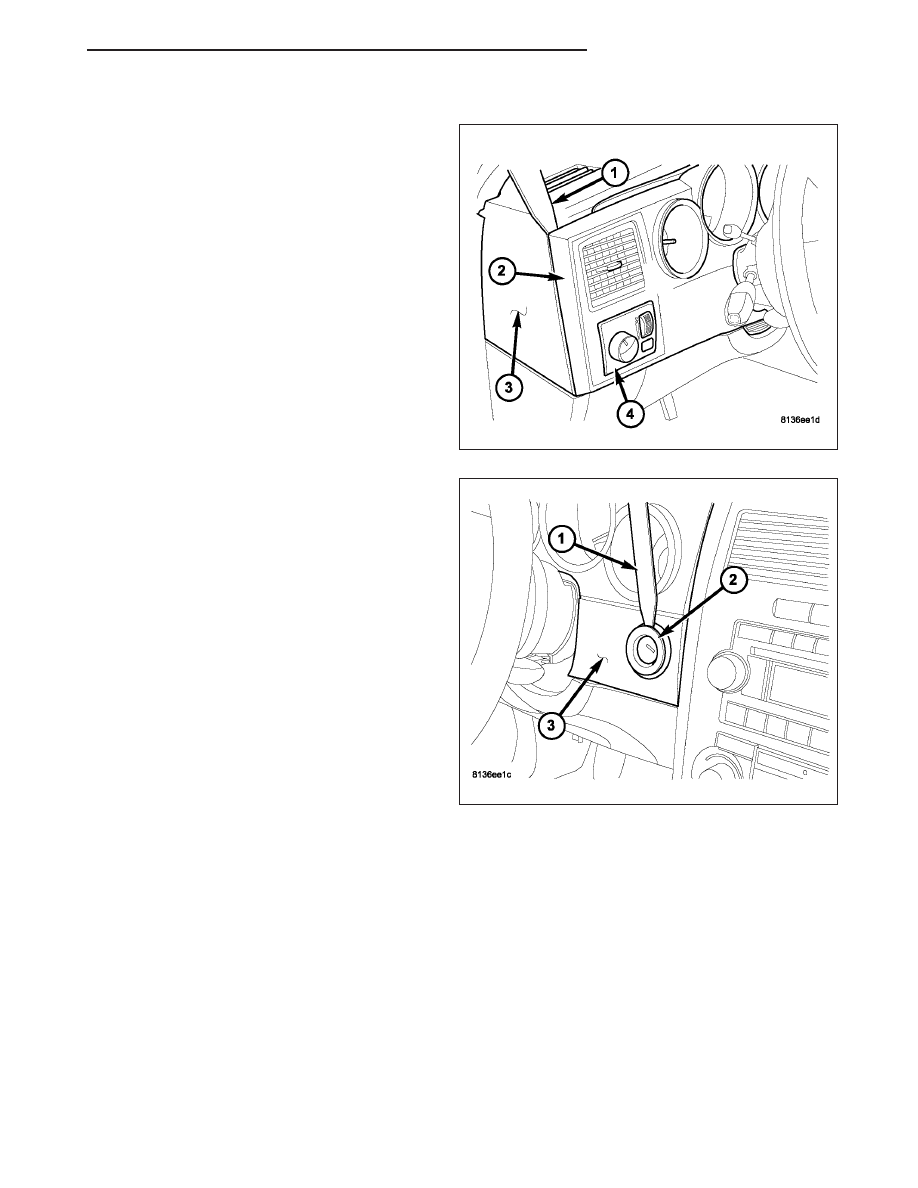

2. Using a trim stick C-4755 or equivalent (1), gently

pry between the ignition switch bezel (2) and the
instrument cluster bezel (3) to release the snap
retainers that secure the switch bezel.

3. Remove the ignition switch bezel from the vehicle.

4. Using a trim stick C-4755 or equivalent (1), gently

pry between the instrument panel (2) and the clus-
ter bezel (3) to release the snap clip retainers that
secure the cluster bezel.

23 - 148

INSTRUMENT PANEL

LX

DODGE

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/INSTRUMENT PANEL - WARNING).

2. Using a trim stick C-4755 or equivalent (1), gently

pry between the ignition switch bezel (2) and the
instrument cluster bezel (3) to release the snap
retainers that secure the switch bezel.

3. Disconnect the wire harness connector from the

headlamp switch (4) and remove the cluster bezel
from the vehicle.

4. Using a trim stick C-4755 or equivalent (1), gently

pry between the cluster bezel (2) and the instru-
ment panel (3) to release the snap clip retainers
that secure the cluster bezel.

5. If required, remove the headlamp switch from the

cluster bezel (Refer to 8 - ELECTRICAL/LAMPS/
LIGHTING - EXTERIOR/HEADLAMP SWITCH -
REMOVAL).

6. Remove the ignition switch bezel from the vehicle.

LX

INSTRUMENT PANEL

23 - 149

INSTALLATION

INSTALLATION

1. Position the cluster bezel (1) onto the instrument

panel (2).

2. Carefully push on the cluster bezel to fully seat the

snap clip retainers into the instrument panel.

3. Position the ignition switch bezel (1) into the cluster

bezel (2).

4. Carefully push on the ignition switch bezel to

engage the snap retainers that secure the switch
bezel.

23 - 150

INSTRUMENT PANEL

LX

INSTALLATION

1. If removed, install the headlamp switch (1) into the

cluster bezel (2) (Refer to 8 - ELECTRICAL/
LAMPS/LIGHTING

-

EXTERIOR/HEADLAMP

SWITCH - INSTALLATION).

2. Position the cluster bezel into the vehicle and con-

nect the wire harness connector to the headlamp
switch.

3. Install the cluster bezel onto the instrument panel

(3) and carefully push on the cluster bezel to fully
seat the snap clip retainers into the instrument
panel.

4. Position the ignition switch bezel (1) into the cluster

bezel (2).

5. Carefully push on the ignition switch bezel to

engage the snap retainers that secure the switch
bezel.
