BEZEL-CENTER

REMOVAL

CHRYSLER

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/INSTRUMENT PANEL - WARNING).

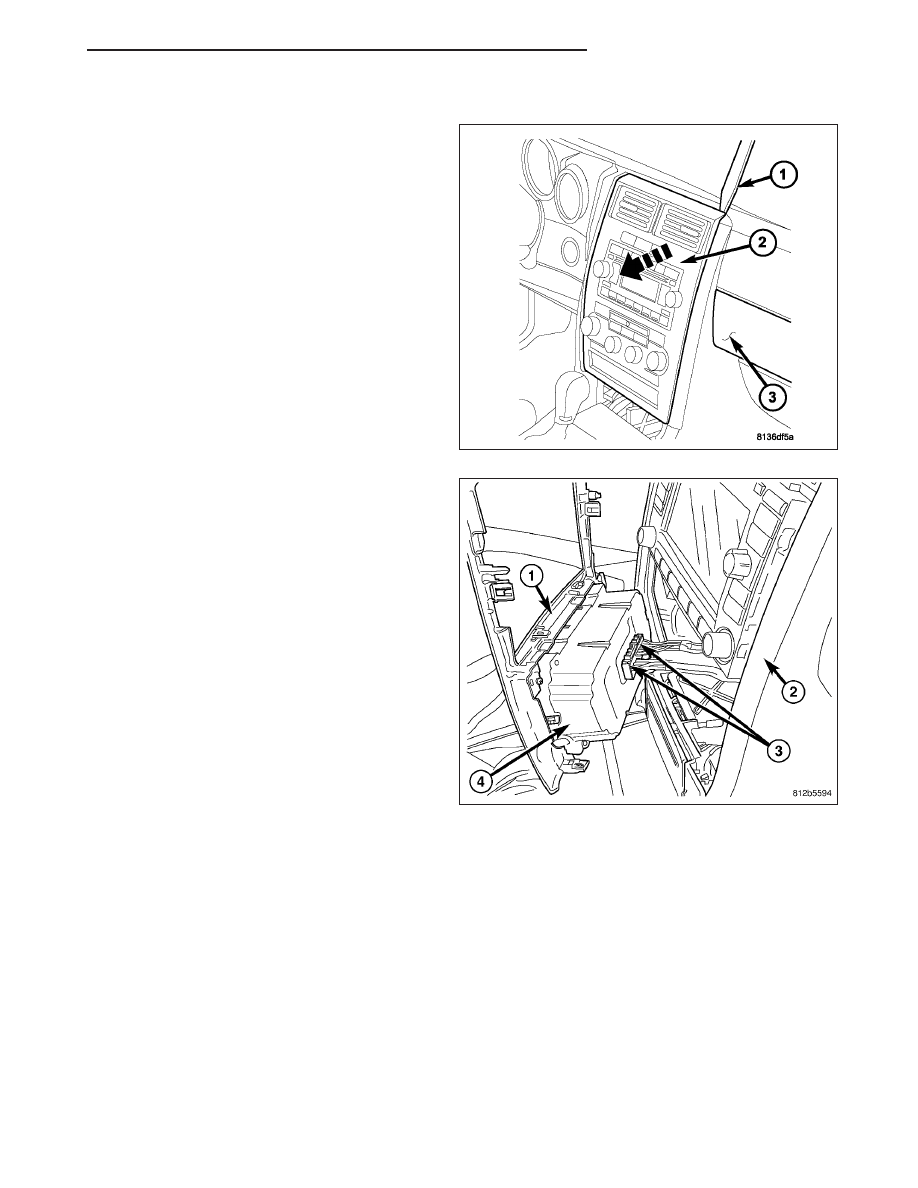

2. Using a trim stick C-4755 or equivalent (1), remove

the center bezel (2) from the instrument panel (3)
by releasing the snap retainers from the instrument
panel.

3. Disconnect the electrical connectors (3) from the

A/C - heater control (4) and the clock and remove
the center bezel (1) from the vehicle.

23 - 144

INSTRUMENT PANEL

LX

DODGE

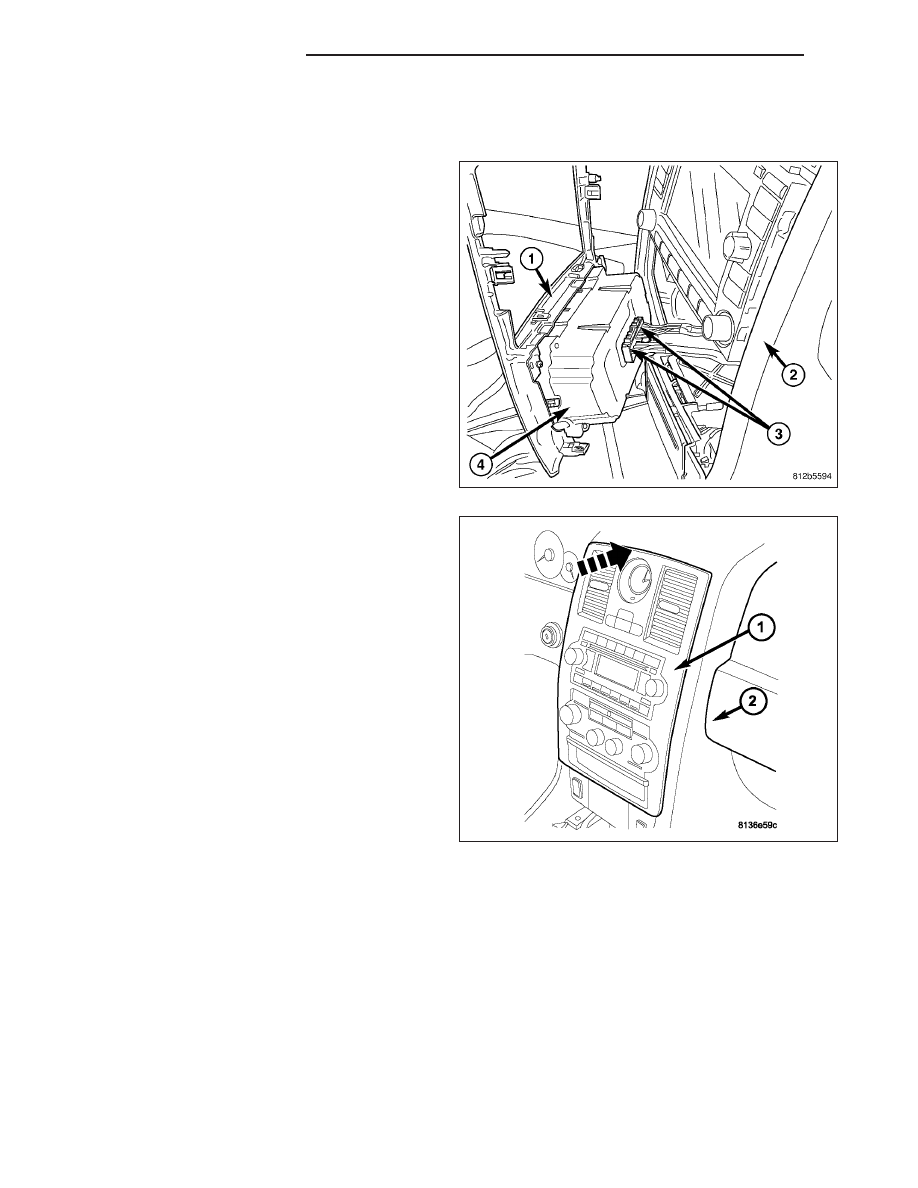

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/INSTRUMENT PANEL - WARNING).

2. Using a trim stick C-4755 or equivalent (1), remove

the center bezel (2) from the instrument panel (3)
by releasing the snap retainers from the instrument
panel.

3. Disconnect the electrical connectors (3) from the

A/C - heater control (4) and the switch pod and
remove the center bezel (1) from the vehicle.

LX

INSTRUMENT PANEL

23 - 145

INSTALLATION

CHRYSLER

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/INSTRUMENT PANEL - WARNING).

2. Position the center bezel (1) near the instrument

panel (2).

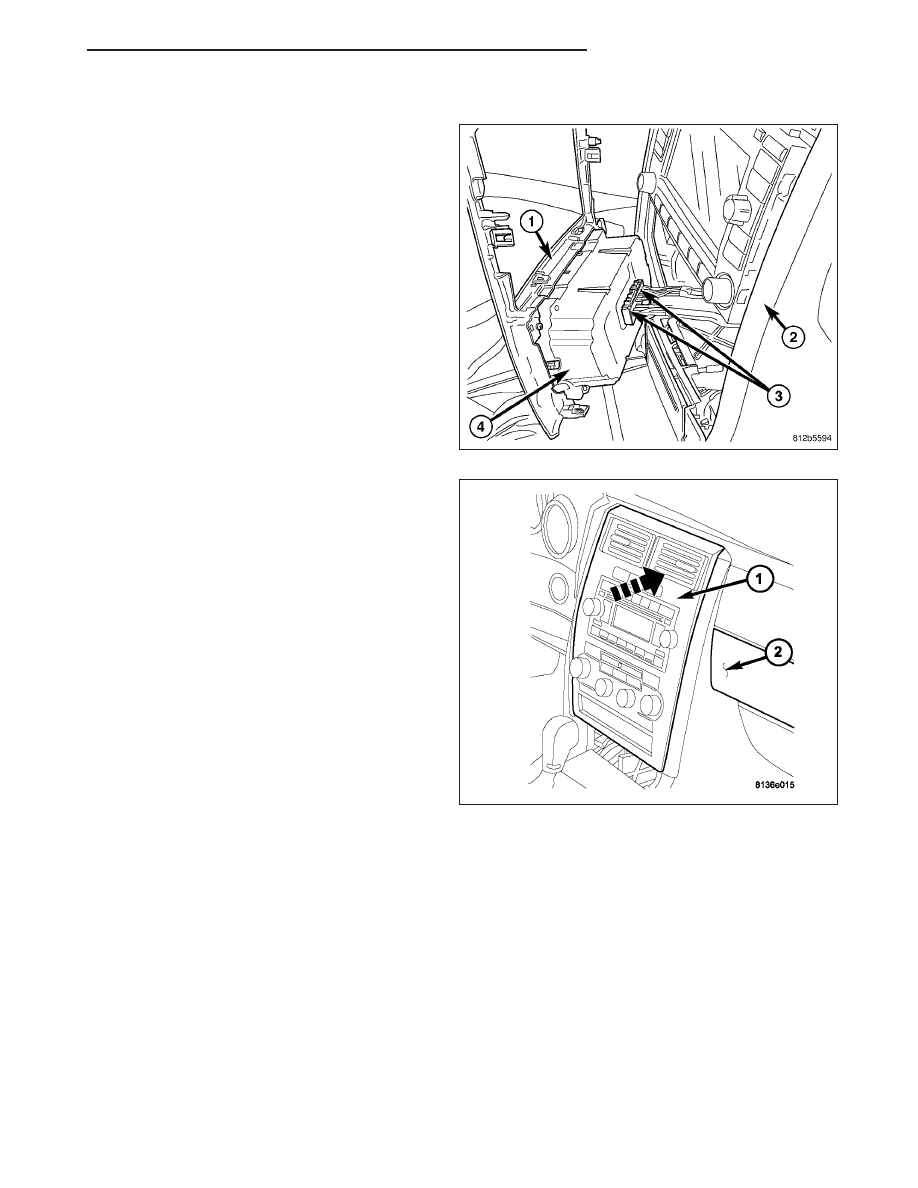

3. Connect the electrical connectors (3) to the A/C -

heater control (4) and the clock.

4. Install the center bezel (1) onto the instrument

panel (2) and carefully push on the outside edges
of the center bezel to fully seat the snap clip retain-
ers into the instrument panel.

23 - 146

INSTRUMENT PANEL

LX

DODGE

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions (Refer to 23
- BODY/INSTRUMENT PANEL - WARNING).

2. Position the center bezel (1) near the instrument

panel (2).

3. Connect the electrical connectors (3) to the A/C -

heater control (4) and the switch pod.

4. Install the center bezel (1) onto the instrument

panel (2) and carefully push on the outside edges
of the center bezel to fully seat the snap clip retain-
ers into the instrument panel.

LX

INSTRUMENT PANEL

23 - 147
