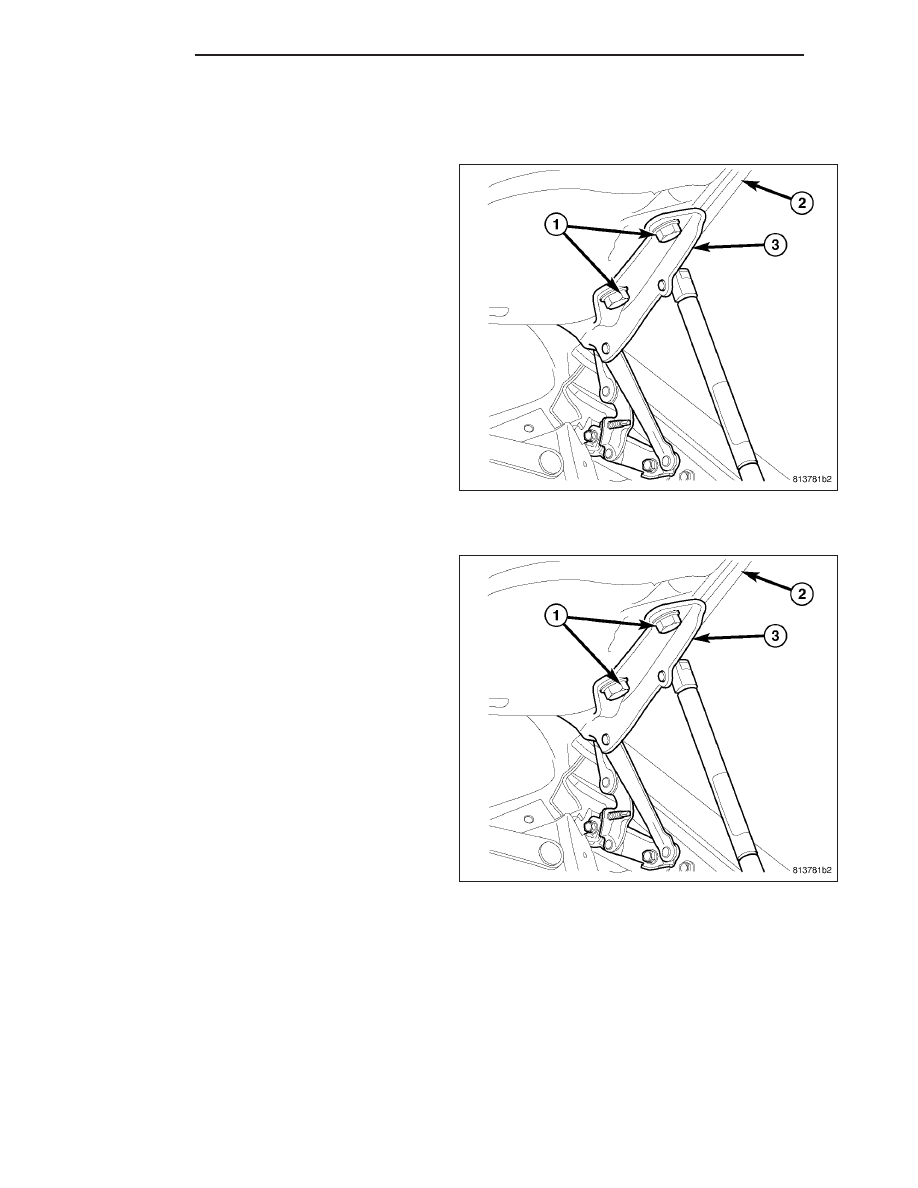

HOOD

REMOVAL

1. Open and support the hood (2).

2. Disconnect the washer supply hose between the

body and the two washer nozzles on the underside
of the hood.

3. Mark both upper hinge bracket (3) locations on the

hood inner panel to aid reinstallation.

4. With the aid of an assistant, support the hood while

removing the two screws (1) that secure each
upper hinge bracket to the hood.

5. Remove the hood from the vehicle.

INSTALLATION

1. With the aid of an assistant, support and position

the hood panel (2) to the two upper hinge brackets
(3) on the vehicle.

2. Install and tighten the two screws (1) that secure

each upper hinge bracket to the hood. Tighten the
screws to 28 N·m (21 ft. lbs.).

3. Reconnect the washer supply hose between the

body and the two washer nozzles on the underside
of the hood.

4. Close the hood.

5. Adjust the hood hinge positions and the hood

adjuster bumpers as necessary to achieve proper
spacing and operation.

23 - 120

HOOD

LX

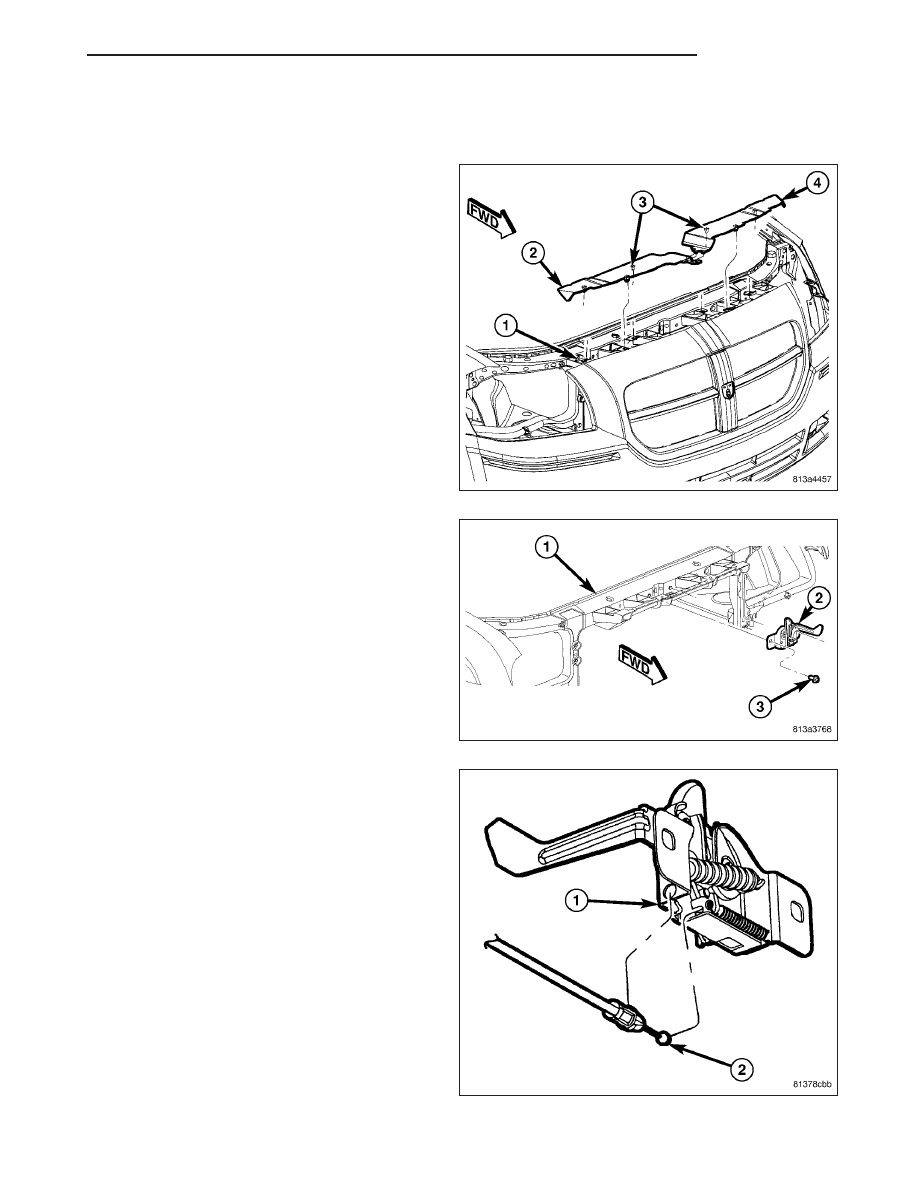

LATCH

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Unsnap the left underhood appearance cover (4)

from the headlamp mounting crossmember (1).

3. Disengage the interlocking feature on the inboard

end of the left underhood appearance cover from
the inboard end of the right cover (2) and remove it
from the vehicle.

4. Unsnap the right underhood appearance cover

from the headlamp mounting crossmember and
remove it from the vehicle.

5. Mark the location of the hood latch (2) on the front

of the headlamp mounting crossmember (1) to aid
reinstallation.

6. Remove the two screws (3) that secure the latch to

the front of the crossmember.

7. Pull the latch (1) away from the front of the cross-

member far enough to access and disengage the
hood latch release cable housing from the latch
and the cable ball end (2) from the latch lever.

8. Remove the hood latch from the vehicle.

LX

HOOD

23 - 121

INSTALLATION

1. Position the hood latch (1) close enough to the

front of the headlamp mounting crossmember to
access and engage the hood latch release cable
ball end (2) to the latch lever and the cable hous-
ing to the latch.

2. Position the latch (2) to the front of the crossmem-

ber (1).

3. Install and tighten the two screws (3) that secure

the latch to the crossmember. Tighten the screws
to 28 N·m (21 ft. lbs.).

4. Adjust the latch position as necessary to achieve

proper hood latch operation.

5. Position the right underhood appearance cover (2)

to the headlamp mounting crossmember (1).

6. Using hand pressure, press the right appearance

cover downward until each of the integral clips (3)
snaps into the receptacles in the headlamp mount-
ing crossmember.

7. Engage the interlocking feature on the inboard end

of the left appearance cover (4) with the inboard
end of the right cover and position it to the head-
lamp mounting crossmember.

8. Using hand pressure, press the left appearance

cover downward until each of the integral clips
snaps into the receptacles in the headlamp mount-
ing crossmember.

9. Reconnect the battery negative cable.

23 - 122

HOOD

LX

LATCH RELEASE CABLE

REMOVAL

1. Remove the hood latch (2) from the vehicle. (Refer

to 23 - BODY/HOOD/LATCH - REMOVAL).

2. Remove the left headlamp unit from the vehicle.

(Refer to 8 - ELECTRICAL/LAMPS/LIGHTING -
EXTERIOR/HEADLAMP UNIT - REMOVAL).

3. Disengage the hood latch release cable from the

integral routing clips on the headlamp mounting
crossmember and the routing clips (1) along the
left side of the engine compartment.

4. From the passenger compartment, remove the

closeout panel from beneath the left side of the
instrument panel. (Refer to 23 - BODY/INSTRU-
MENT PANEL/INSTRUMENT PANEL SILENCER -
REMOVAL).

5. Unseat the hood latch release cable grommet (1)

from the dash panel.

6. Remove the two screws (4) that secure the hood

latch release handle (3) to the lower instrument
panel reinforcement (2).

7. Remove the hood latch release handle and cable

through the passenger compartment of the vehicle.

LX

HOOD

23 - 123
