SHIELD-WHEELHOUSE - REAR

REMOVAL

1. Raise and support the vehicle.

2. Remove the wheels from the side of the vehicle

being serviced (Refer to 22 - TIRES/WHEELS -
REMOVAL).

3. Remove the rear portion of the body side cladding

from the side of the vehicle being serviced (Refer
to 23 - BODY/EXTERIOR/BODY SIDE CLADDING
- REMOVAL).

4. Remove the nuts (1), bolt (2) and the push-pins

(4), that secure the lower rear wheelhouse shield
(3) to the body.

5. Remove lower rear wheelhouse shield from the

vehicle.

6. Remove the push-pins (1) that secure the rear

wheelhouse shield (2) to the body.

7. Remove the rear wheelhouse shield from the

vehicle.

23 - 108

EXTERIOR

LX

INSTALLATION

1. Position the rear wheelhouse shield (2) into the

rear wheelwell.

2. Install the push-pins (1) that secure the rear wheel-

house shield to the body.

3. Position the lower rear wheelhouse shield (3) onto

the body.

4. Install the nuts (1), bolt (2) and the push-pins (4)

that secure the lower rear wheelhouse shield to the
body. Tighten the nuts and the bolt securely.

5. Install the rear portion of the body side cladding

(Refer to 23 - BODY/EXTERIOR/BODY SIDE
CLADDING - INSTALLATION).

6. Install the wheels (Refer to 22 - TIRES/WHEELS -

INSTALLATION).

7. Lower the vehicle.

LX

EXTERIOR

23 - 109

SPOILER

REMOVAL

1. Disconnect and isolate the negative battery cable.

2. Remove the lift gate upper trim panel (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - REMOVAL).

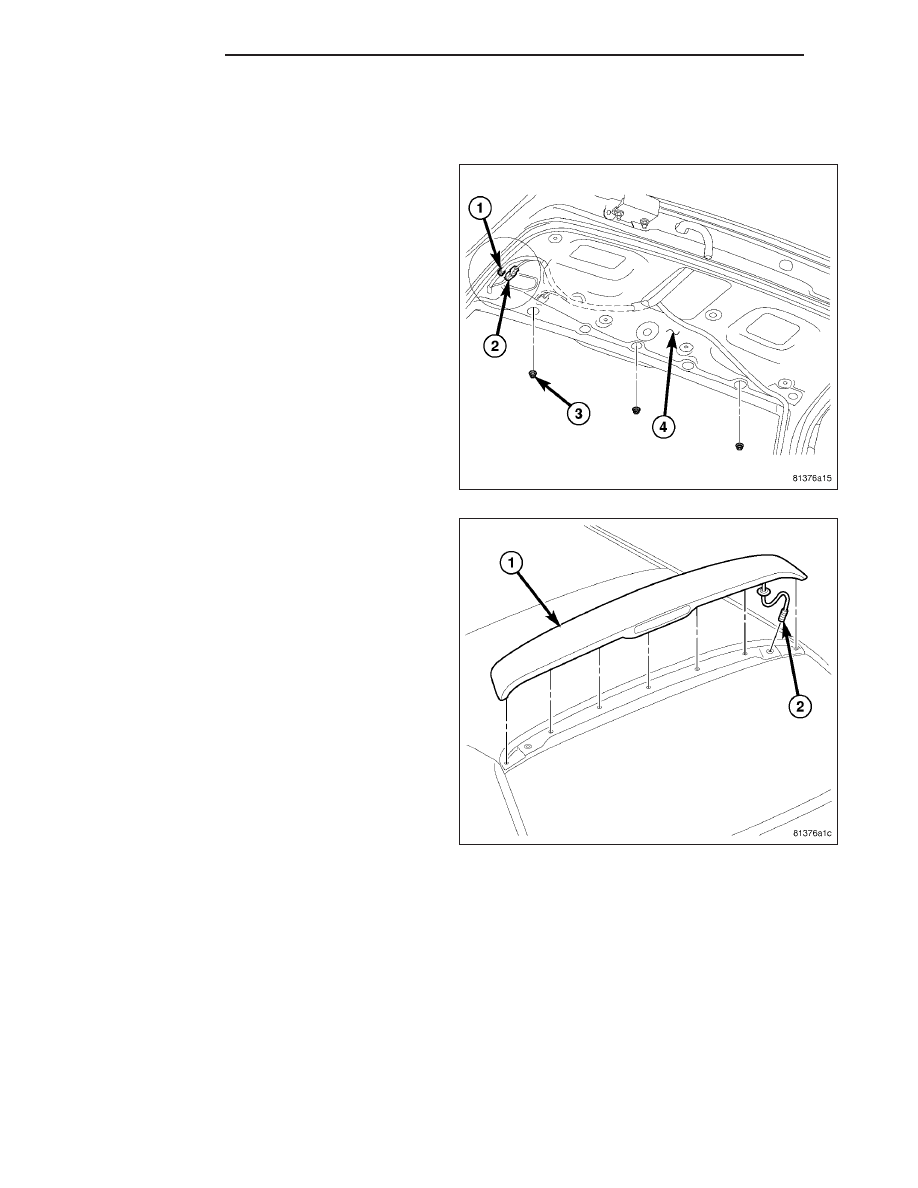

3. Disconnect the rear washer fluid supply hose (1).

4. Disconnect the CHMSL wire harness connector (2).

5. Remove the nuts (3) that secure the rear spoiler to

the liftgate (4).

6. Partially remove the rear spoiler (1) from the lift-

gate to access the wire harness and washer fluid
supply hose (2).

7. Remove the rubber grommet from the right top of

the lift gate and route the wire harness and washer
supply hose through the opening in the liftgate.

8. Remove rear spoiler from the vehicle.

23 - 110

EXTERIOR

LX

INSTALLATION

1. Position the rear spoiler (1) to the vehicle.

2. Route the wire harness and rear washer fluid sup-

ply hose (2) through the opening in the liftgate and
install the grommet to the liftgate.

3. Install the rear spoiler onto the liftgate.

4. Install the nuts (3) that secure the rear spoiler to

the liftgate (4). Tighten the nuts securely.

5. Connect the CHMSL wire harness connector (2)

and the washer fluid supply hose (1).

6. Install the liftgate upper trim panel (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - INSTALLATION).

7. Connect the negative battery cable.
