3. Position the end cap (1) onto each end of the lug-

gage rack crossbars (2).

4. Push down firmly on the end caps until the integral

retainers (3) fully engage the crossbars.

5. If removed, install the luggage rack crossbars

(Refer to 23 - BODY/EXTERIOR/LUGGAGE RACK
CROSSBAR - INSTALLATION).

23 - 100

EXTERIOR

LX

RACK-LUGGAGE - CROSSBAR

REMOVAL

1. Remove the two screws (1) that secure the front

luggage rack crossbar (2) to the luggage rack bars
(3).

2. Lift the handle on the four luggage rack crossbar

levers (4) and then turn the levers counter - clock-
wise to loosen lower clamps (5).

3. Turn the lower clamps towards the center of the

vehicle.

4. Remove the front luggage rack crossbar and the

rear luggage rack crossbar (6) from the luggage
rack bars.

INSTALLATION

NOTE: Do not place the front luggage rack cross-
bar directly over the sunroof glass, if equipped.

1. Position the front luggage rack crossbar (2) onto

the luggage rack bars (3).

2. Install the two screws (1) that secure the front lug-

gage rack crossbar to the luggage rack bars.
Tighten the screws securely.

3. Position the rear luggage rack crossbar (6) onto

the luggage rack bars.

4. Turn the lower clamps (5) towards the outside of

vehicle.

5. Turn the handle on the four luggage rack crossbar

levers (4) clockwise until the lower clamps are tight
on the luggage rack bars.

6. Flip the handle on the four luggage rack crossbar

levers down and attempt to move the crossbars to
ensure that they are properly locked into position.

LX

EXTERIOR

23 - 101

CROSSMEMBER-HEADLAMP MOUNTING

REMOVAL

1. Disconnect and isolate the negative battery cable.

2. Remove the front fascia (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT

FASCIA

-

REMOVAL).

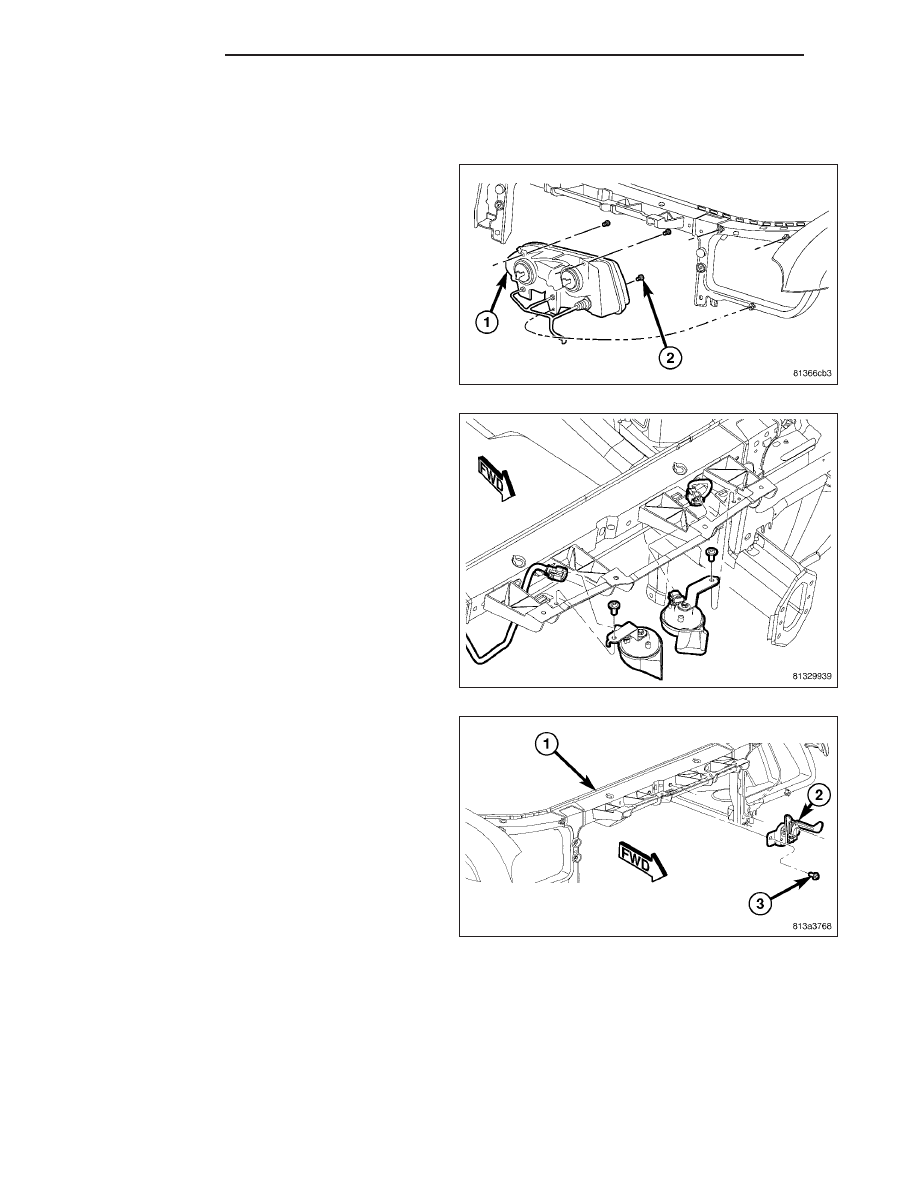

3. Remove the headlamp units (1) (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/

HEADLAMP UNIT - REMOVAL).

4. Disconnect the headlamp wire harness from the

horns.

5. Remove the bolts that secure the horns to the

headlamp mounting crossmember and remove the
horns.

6. Mark the location of the hood latch (2) on the front

of the headlamp mounting crossmember (1) to aid
in reinstallation.

7. Remove the two bolts (3) that secure the hood

latch to the headlamp mounting crossmember and
position the hood latch and cable out of the way.

23 - 102

EXTERIOR

LX

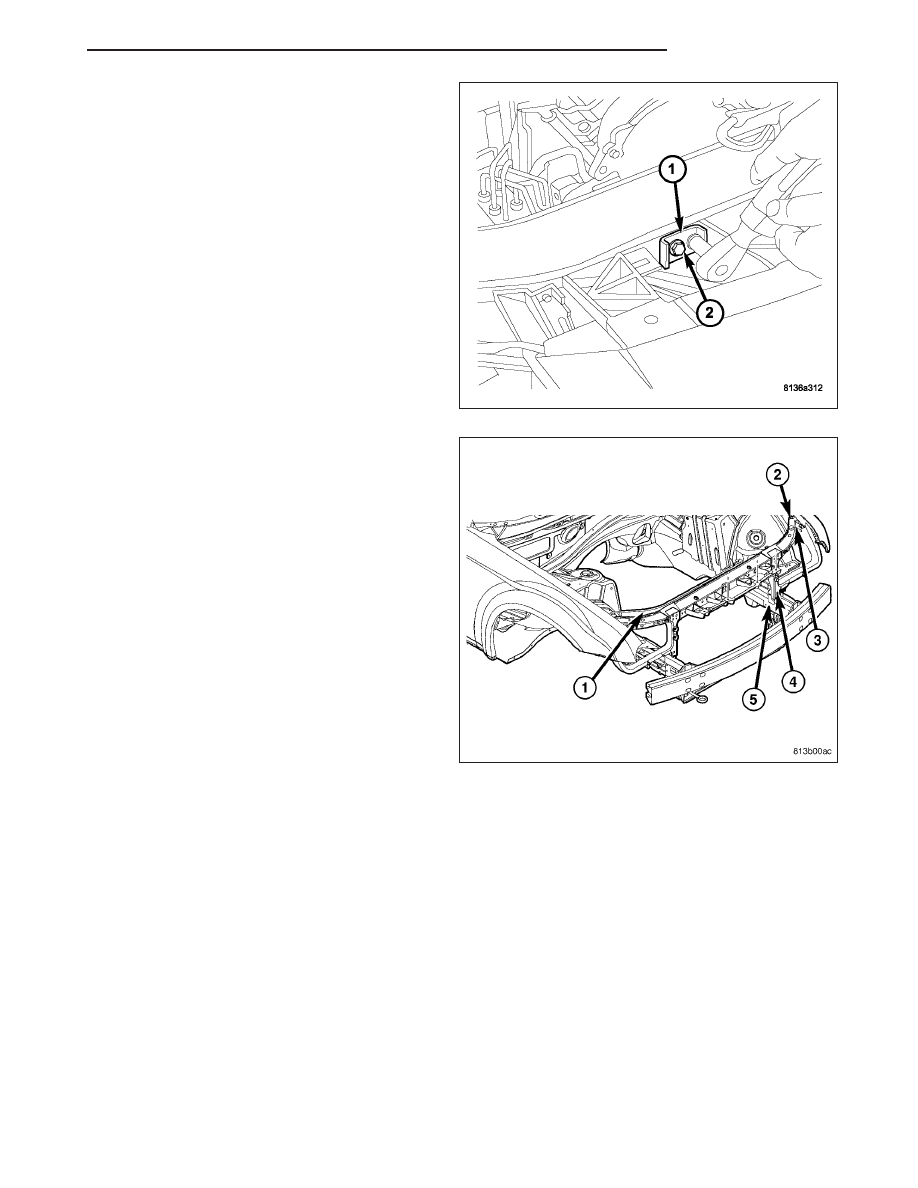

8. Remove the bolts (2) the secure the radiator

mounting brackets (1) to the headlamp mounting
crossmember.

NOTE: Mark the location of the headlamp mount-
ing crossmember to the other body components
prior to removal of the crossmember to aid in rein-
stallation.

9. Mark the location of the headlamp mounting cross-

member (1) to the front fenders.

10. Remove the bolts (2 and 3) that secure the head-

lamp mounting crossmember to the front fenders.

11. Remove the bolts (4) that secure the headlamp

mounting crossmember to the front frame rails (5).

12. Remove the headlamp mounting crossmember

from the engine compartment.

LX

EXTERIOR

23 - 103
