BELLY PAN

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

CLADDING-BODY SIDE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

PANEL-COWL TOP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

GRILLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

RACK-LUGGAGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

RACK-LUGGAGE - CROSSBAR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

CROSSMEMBER-HEADLAMP MOUNTING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

SHIELD-WHEELHOUSE - FRONT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

SHIELD-WHEELHOUSE - REAR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

SPOILER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

MIRROR-SIDE VIEW

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

GLASS-SIDE VIEW MIRROR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

COWL EXTENSION TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

23 - 92

EXTERIOR

LX

BELLY PAN

REMOVAL

1. Raise and support the vehicle.

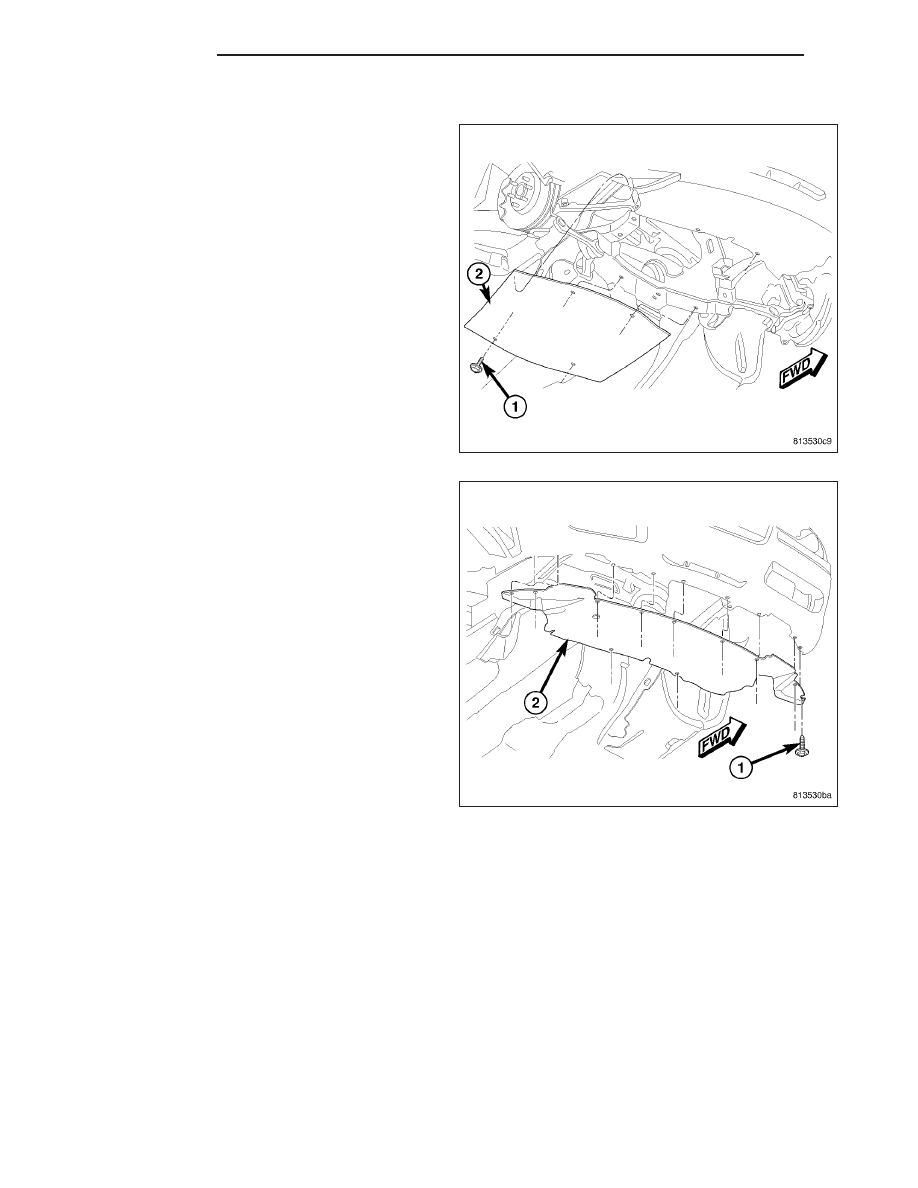

2. Remove the screws (1) that secure the front belly

pan (2) to the underside of the vehicle.

3. Remove the front belly pan from the underside of

the vehicle.

4. Remove the screws (1) that secure the rear belly

pan (2) to the underside of the vehicle.

5. Remove the rear belly pan from the underside of

the vehicle.

LX

EXTERIOR

23 - 93

INSTALLATION

1. Position the rear belly pan (2) to the underside of

the vehicle.

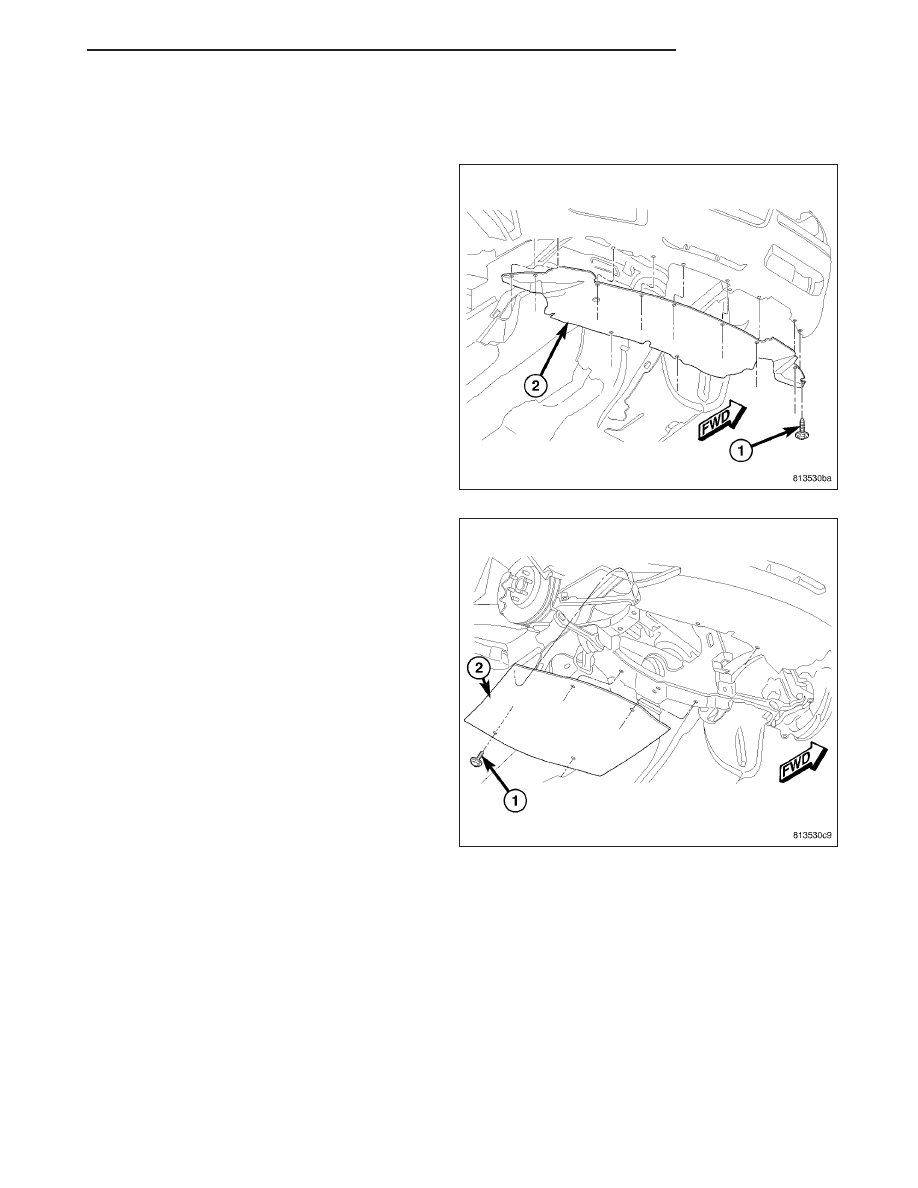

2. Install the screws (1) that secure the rear belly pan

to the underside of the vehicle. Tighten the screws
securely.

3. Position the front belly pan (2) to the underside of

the vehicle.

4. Install the screws (1) that secure the front belly pan

to the underside of the vehicle. Tighten the screws
securely.

5. Lower the vehicle.

23 - 94

EXTERIOR

LX

CLADDING-BODY SIDE

REMOVAL

1. Raise and support the vehicle.

2. Remove the wheels from the side of the vehicle

being serviced (Refer to 22 - TIRES/WHEELS -
REMOVAL).

3. Remove the pop rivets (2 and 5) from the front

fender (1) and rear quarter panel (6).

4. Remove the rear body side cladding (4) by disen-

gaging the cladding retaining clips from the rocker
panel (7).

5. Remove the front body side cladding (3) by disen-

gaging the retaining clip from the front fender.

INSTALLATION

1. Position the front body side cladding (3) to the front

fender (1).

2. Engaging the front cladding retaining clip to the

front fender.

3. Position the rear body side cladding (4) to the

rocker panel (6).

4. Engaging the rear cladding retaining clips to the

rocker panel.

5. Install the pop rivets (2 and 5).

6. Install the wheels (Refer to 22 - TIRES/WHEELS -

INSTALLATION).

7. Lower the vehicle.

LX

EXTERIOR

23 - 95
