LATCH

REMOVAL

1. Remove the trim panel from the inside of the front

door. (Refer to 23 - BODY/DOOR - FRONT/TRIM
PANEL - REMOVAL).

2. Remove the speaker from the inside of the front

door. (Refer to 8 - ELECTRICAL/AUDIO/SPEAKER
- REMOVAL).

3. Remove the watershield from the inside of the front

door. (Refer to 23 - BODY/DOOR - FRONT/WA-
TERSHIELD - REMOVAL).

4. Remove the screw (3) that secures the bottom of

the pull cup bracket (2) and the bottom of the win-
dow regulator rear rail to the inside of the front
door.

5. Loosen the screw (1) that secures the top of the

pull cup bracket to the inside of the front door.

6. Disengage the upper pull cup bracket screw from

the keyed hole and remove the bracket from the
inside of the front door.

7. Reach into the back of the door shell to unsnap the

plastic clip that secures the end of the interior door
latch lock link (1) to the latch lever and disengage
the link from the latch (2).

23 - 44

DOOR - FRONT

LX

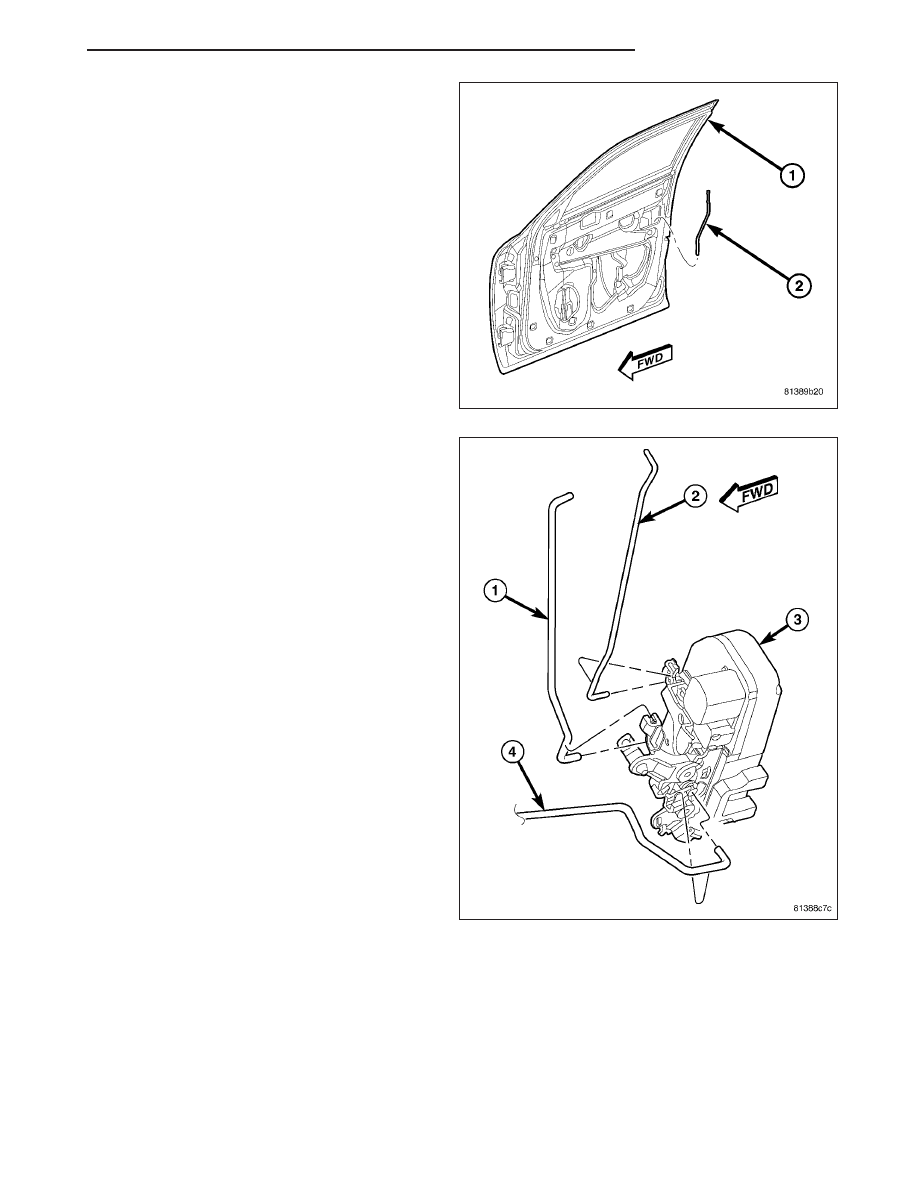

8. Remove the interior door latch lock link and knob

unit (2) from the front door (1).

9. Reach into the back of the door shell to unsnap the

plastic clip that secures the end of the interior door
handle latch release link (4) to the latch lever and
disengage the link from the latch (3).

10. Reach into the back of the door shell to unsnap

the plastic clip that secures the end of the exterior
door handle latch release link (1) to the latch lever
and disengage the link from the latch.

11. For the driver side front door only, reach into the

back of the door shell to unsnap the plastic clip
that secures the end of the lock cylinder lock
actuator link (2) to the latch lever and disengage
the link from the latch.

LX

DOOR - FRONT

23 - 45

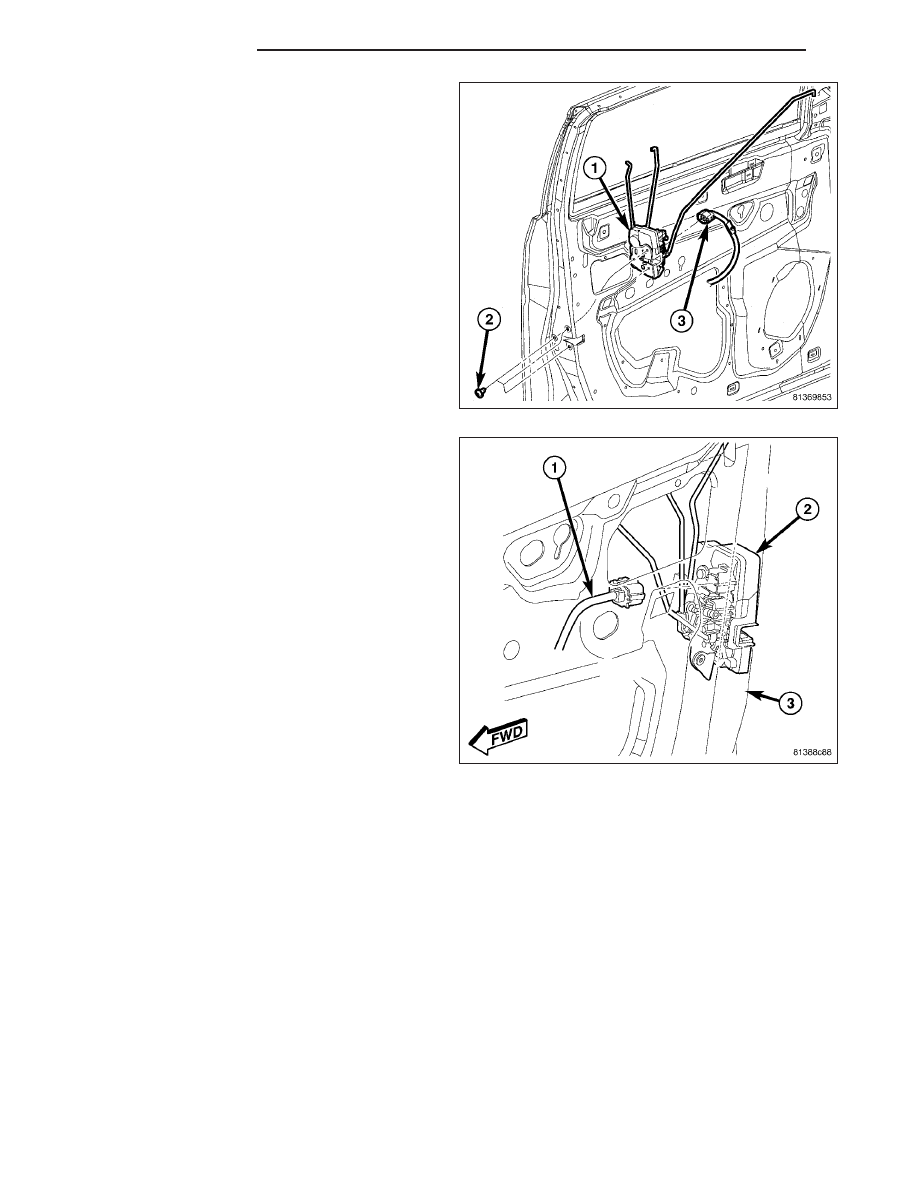

12. Remove the three screws (2) that secure the latch

(1) to the outer latch face of the front door.

NOTE: Wiring connector can be disconnected
much easier after all links are disconnected from
latch and latch is unscrewed from door.

13. Reach into the back of the door shell (3) and pull

the latch forward far enough to access and dis-
connect the door wire harness connector (1) from
the front door latch (2) connector receptacle.

14. Remove the latch from the interior of the door

shell.

23 - 46

DOOR - FRONT

LX

INSTALLATION

NOTE: Wiring connector can be connected much
easier with all links disconnected from latch and
latch is unscrewed from door.

1. Connect the door wire harness connector (1) to the

door latch (2).

2. Position the latch (1) to the latch face on the inte-

rior of the front door shell.

3. Install and tighten the three screws (2) that secure

the latch to the outer latch face of the front door.
Tighten the screws to 12 N·m (108 in. lbs.).
