5. Install Holder 6958 (1) onto the front output flange

(2).

6. Remove the output shaft nut.

7. Remove the front output shaft flange (2) from the

output shaft. If the flange (2) is difficult to remove,
use a suitable 2 or 3 jaw puller (1) to remove the
flange.

8. Remove the bolts (3) holding the transfer case rear

cover (2) to the transfer case.

21 - 866

TRANSFER CASE - MS140 - SERVICE INFORMATION

LX

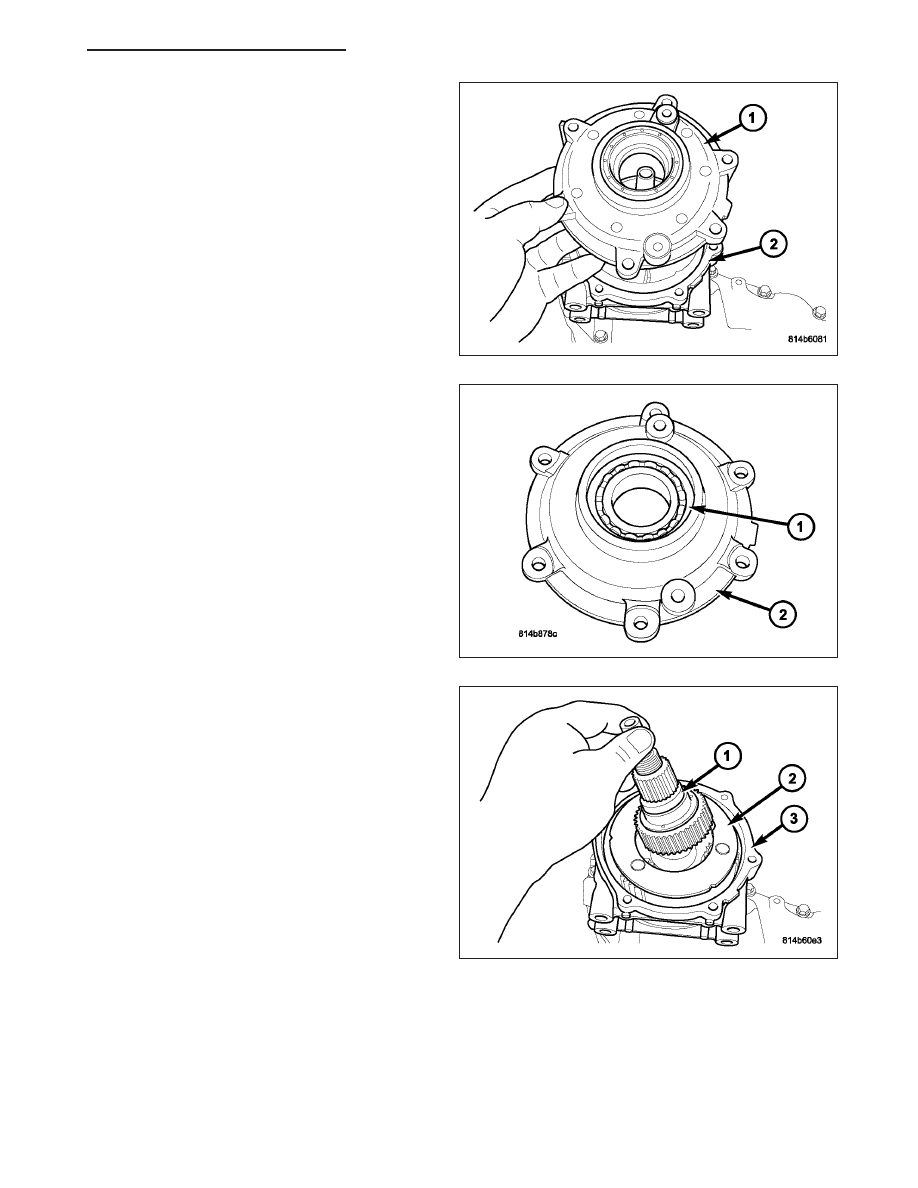

9. Remove the transfer case cover (1) from the trans-

fer case (2).

10. Remove the rear output shaft seal from the trans-

fer case cover with a suitable pry tool.

11. Remove the rear output shaft bearing snap-ring

(1) from the transfer case cover (2).

12. Remove the output shaft bearing from the cover

using a suitable drift tool.

13. Remove the output shaft (1) from the planetary

gear system (2).

LX

TRANSFER CASE - MS140 - SERVICE INFORMATION

21 - 867

14. Remove the snap-ring (2) holding the input shaft

(1) to the planetary gear system (3).

15. Remove the planetary gear system (1) from the

transfer case rear housing (2).

16. Remove the bolts (1) holding the rear housing (2)

to the front housing.

21 - 868

TRANSFER CASE - MS140 - SERVICE INFORMATION

LX

17. Loosen the rear housing (1) from the front hous-

ing (2) by prying the sections apart at the pro-
vided slots. Remove the rear housing (1) from the
front housing (2).

18. Remove the front output shaft (1) from the front

housing (2).

19. Remove the intermediate gear (1) from the front

housing (2).

LX

TRANSFER CASE - MS140 - SERVICE INFORMATION

21 - 869
