20. Remove the input gear and hollow shaft assembly

(1) from the front housing (2).

21. Remove the snap-ring (2) holding the input shaft

(1) in the hollow shaft (3).

22. Remove the input gear thrust washer (2) from the

input shaft (1) and hollow shaft (3).

21 - 870

TRANSFER CASE - MS140 - SERVICE INFORMATION

LX

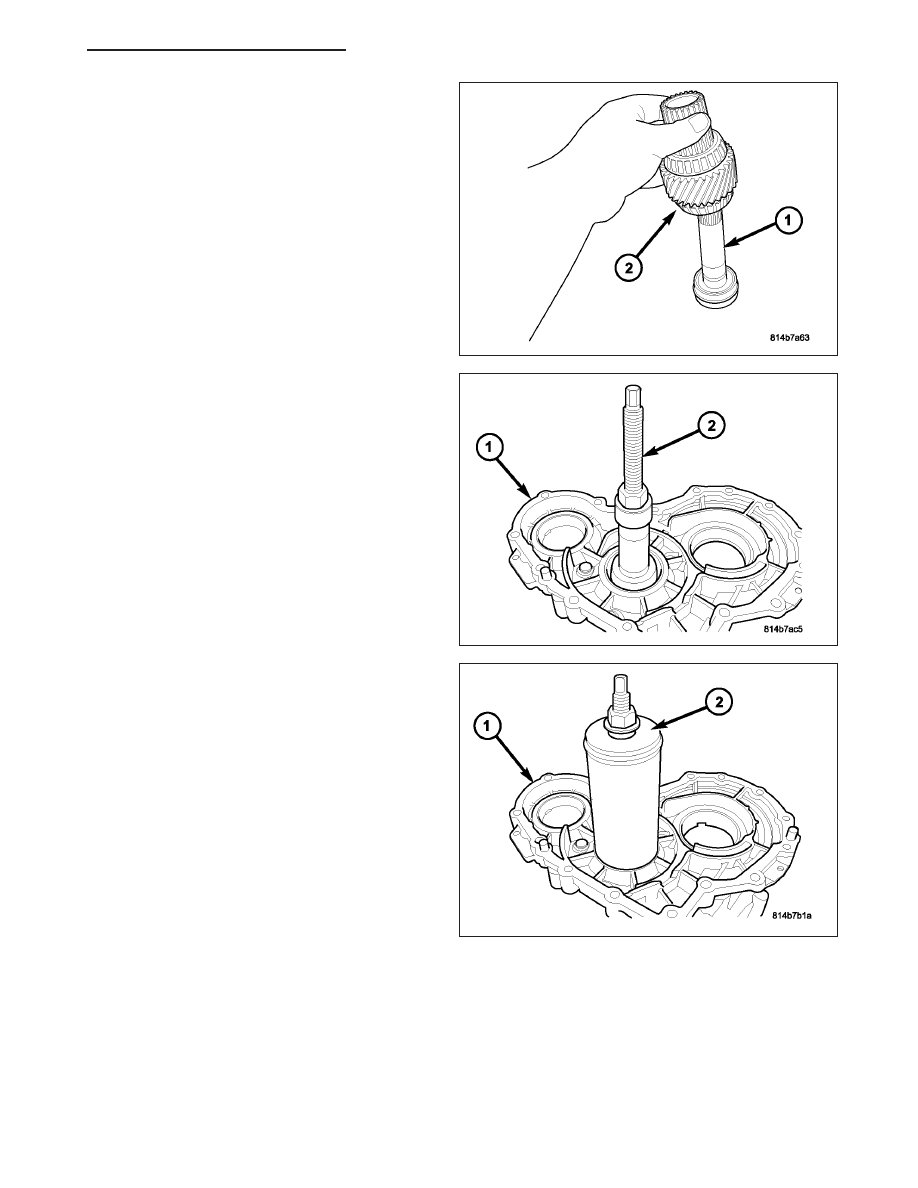

23. Remove the hollow shaft (2) from the input shaft

(1).

CAUTION: Inspect the needle bearing located
inside the hollow shaft. If the needle bearing is
within 1 mm (0.040 in.) of the edge of the hollow
shaft, the hollow shaft must be replaced. DO NOT
attempt to drive the bearing back into the hollow
shaft.

24. Install the jaws from Remover L-4518 (2) into the

intermediate gear rear bearing race in the rear
housing (1).

25. Install the cup from Remover L-4518 (2) onto the

jaws. Install the bearing, washer, and nut onto the
threaded shaft and remove the bearing race.

26. Repeat Step 24 and Step 25 for the other blind

bearing races in the front and rear housings.

27. Drive out the input gear and front output shaft

seals with a suitable drift.

28. Drive out the front hollow shaft and front output

shaft front bearing races with a suitable brass
drift.

LX

TRANSFER CASE - MS140 - SERVICE INFORMATION

21 - 871

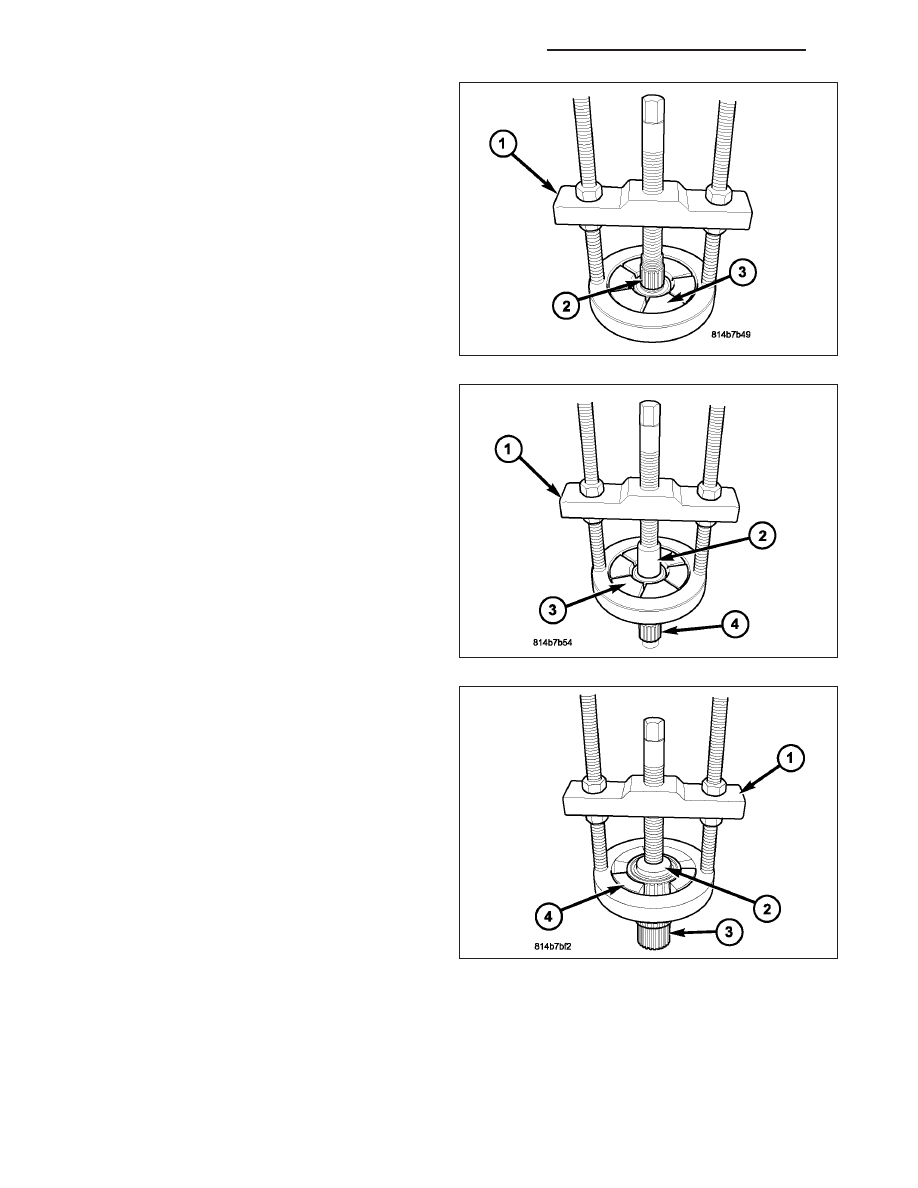

29. Remove the front output shaft (2) front bearing

with Press C-293-PA (1) and Adapters C-293-52
(3).

30. Remove the front output shaft (4) rear bearing

with Press C-293-PA (1), Plug 8513A (2), and
Adapters C-293-52 (3).

31. Remove the front hollow shaft (3) bearing with

Press C-293-PA (1), Plug 9678 (2), and Adapters
C-293-48 (4).

21 - 872

TRANSFER CASE - MS140 - SERVICE INFORMATION

LX

32. Remove the rear hollow shaft (4) bearing with

Press C-293-PA (1), Plug SP3289 (2), and Adapt-
ers C-293-48 (3).

33. Remove the front and rear intermediate gear (4)

bearings with Press C-293-PA (1), Plug 8513A (2),
and Adapters C-293-40 (3).

ASSEMBLY

1. Install the intermediate gear rear bearing race into

the rear housing (1) with Handle C-4171 (2) and
Installer D-130 (3).

LX

TRANSFER CASE - MS140 - SERVICE INFORMATION

21 - 873
