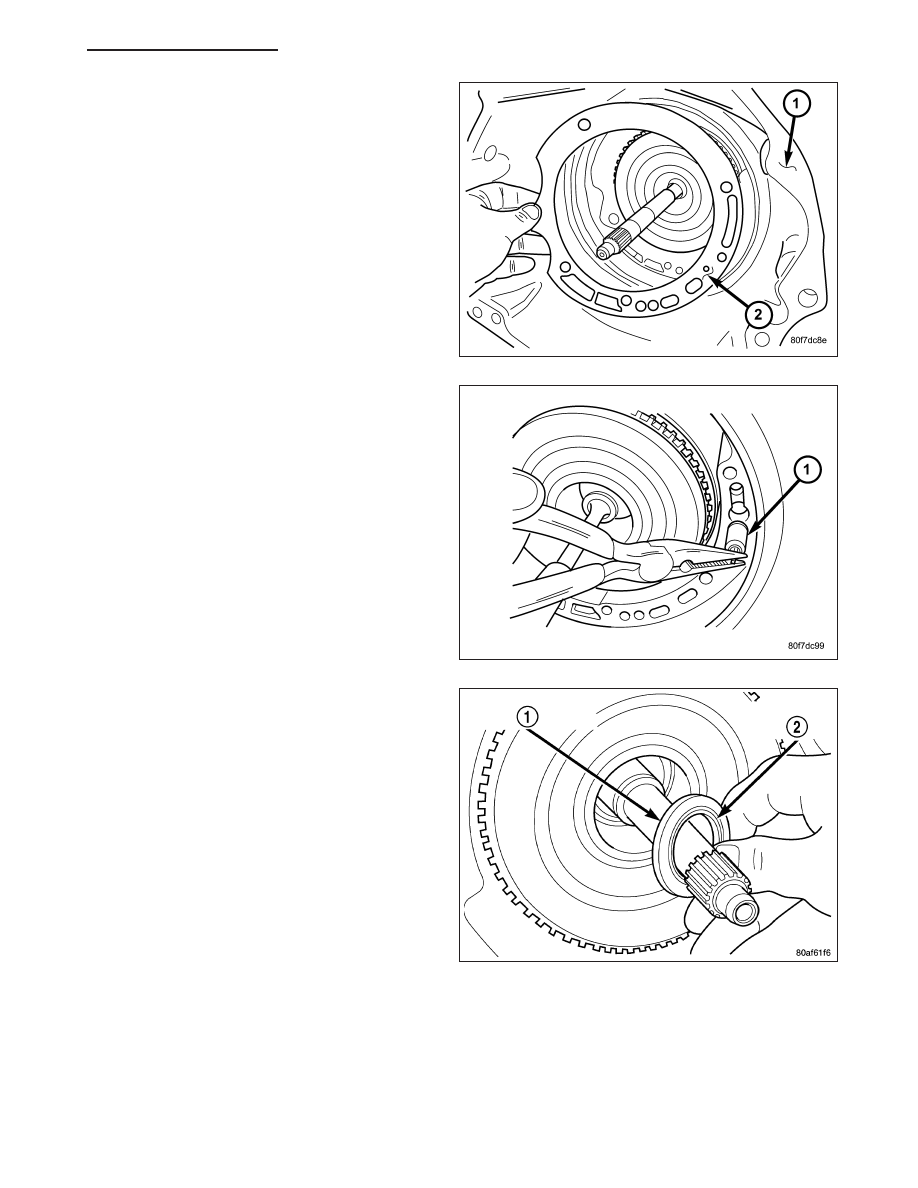

32. Remove and discard the oil pump-to-case bolts

(1). The oil pump bolts are not to be reused.

33. Remove oil pump using C-3752 Pullers (2).

34. Remove oil pump while pushing in on input shaft

(1).

21 - 682

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

35. Remove oil pump gasket (2).

CAUTION: By-pass valve must be replaced if
transmission failure occurs.

36. Remove the cooler by-pass valve (1).

37. Remove the #1 caged needle bearing (1).

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 683

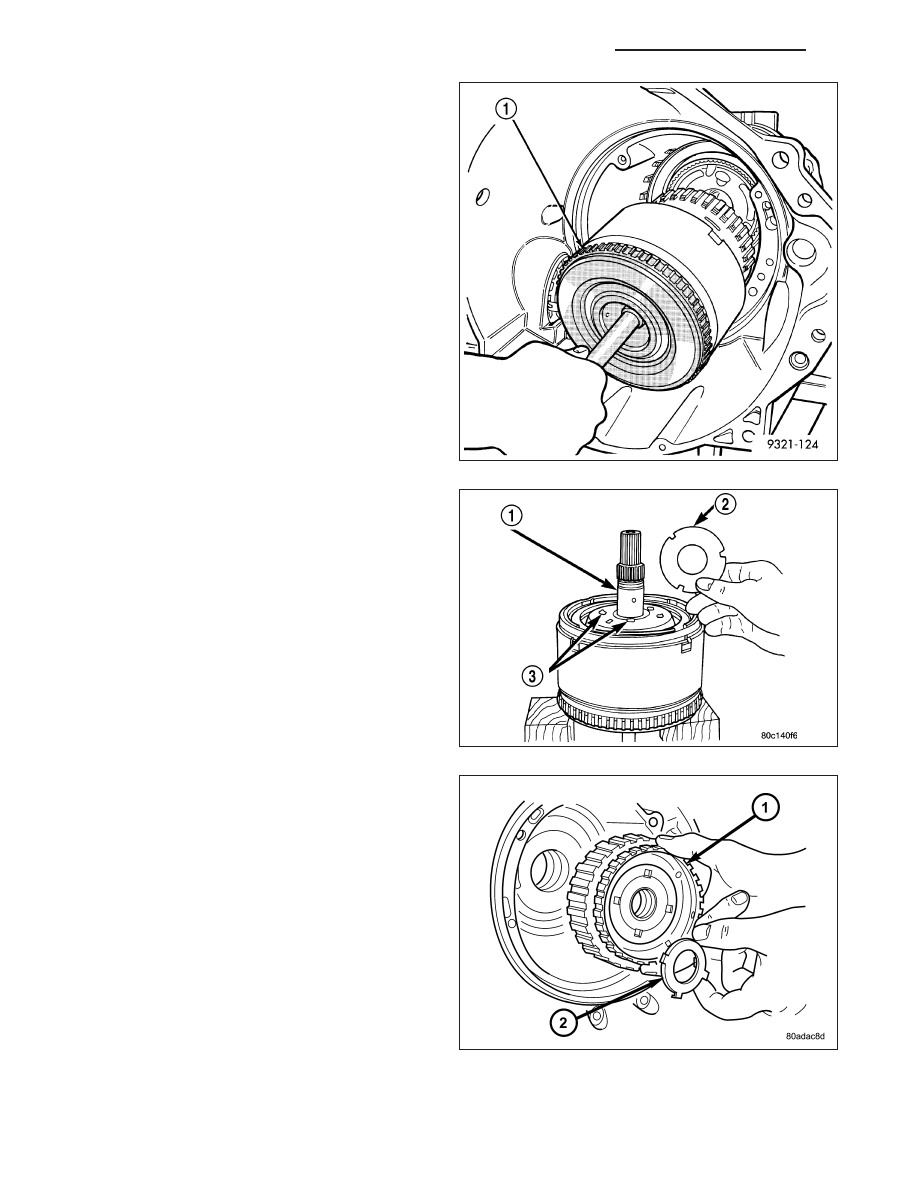

38. Remove the input clutch assembly (1).

39. Remove the #4 thrust plate (2).

40. Remove the front sun gear assembly (1) and #4

thrust washer (if still in place).

21 - 684

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

41. Remove the front carrier/rear annulus (2) and #6

needle bearing (1).

42. Remove the rear sun gear (2) and #7 needle

bearing (1).

NOTE: The number seven needle bearing (1) has
three antireversal tabs and is common with the
number five and number two position. The orien-
tation should allow the bearing to seat flat against
the rear sun gear. A small amount of petrolatum
can be used to hold the bearing to the rear sun
gear.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 685
