P1632-TCM INTERNAL - TEST INTERNAL WATCHDOG PERFORMANCE

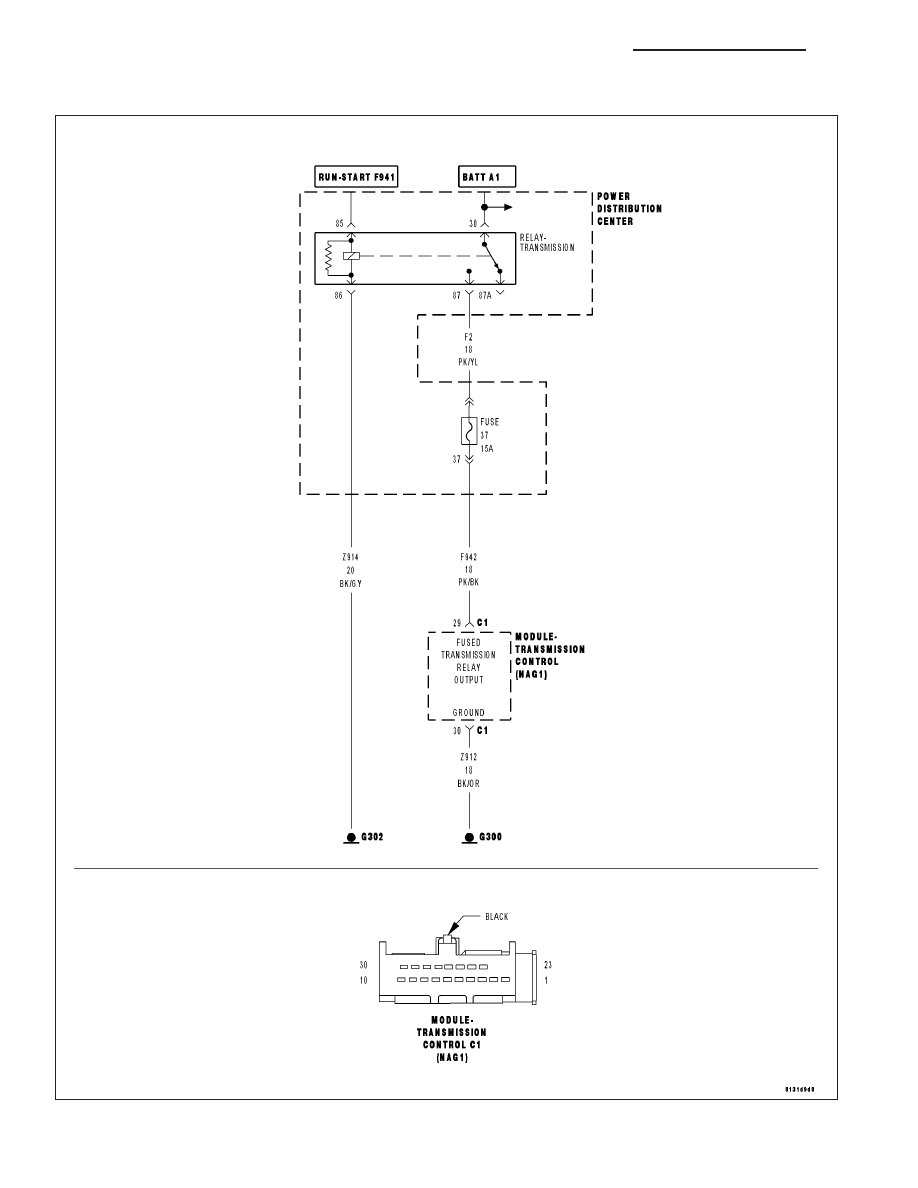

For a complete wiring diagram Refer to Section 8W

21 - 102

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

LX

Theory of Operation

The Transmission Control Module (TCM) performs various internal tests to verify proper controller operation. This
DTC indicates that there is an issue with the TCM’s internal watchdog failed. If the TCM detects an error with the
controllers internal watchdog, the controller will enter Limp-in mode and illuminate the MIL.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
If the TCM detects an error with the controllers internal watchdog.

Possible Causes

TRANSMISSION CONTROL MODULE

Always perform the NAG1 Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 -
TRANSMISSION/TRANSAXLE/AUTOMATIC - NAG1 - STANDARD PROCEDURE)

Diagnostic Test

1.

TRANSMISSION CONTROL MODULE

View repair

Repair

Using the schematics as a guide, check the Transmission Control Module (TCM) terminals for corrosion,
damage, or terminal push out. Pay particular attention to all power and ground circuits. If no problems
are found, replace the TCM per the Service Information. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSMISSION CONTROL MODULE - DESCRIPTION)

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1. (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - NAG1 - STANDARD PROCEDURE)

LX

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

21 - 103

P1633-TCM INTERNAL - TEST EXTERNAL WATCHDOG PERFORMANCE

For a complete wiring diagram Refer to Section 8W

21 - 104

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

LX

Theory of Operation

The Transmission Control Module (TCM) performs various internal tests to verify proper controller operation. This
DTC indicates that there is an issue with the TCM’s external watchdog. If the TCM detects an error with the con-
trollers external watchdog, failed the power up test, the controller will enter Limp-in mode and illuminate the MIL.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
If the TCM detects an error with the controllers external watchdog—failed the power up test.

Possible Causes

TRANSMISSION CONTROL MODULE

Always perform the NAG1 Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 -
TRANSMISSION/TRANSAXLE/AUTOMATIC - NAG1 - STANDARD PROCEDURE)

Diagnostic Test

1.

TRANSMISSION CONTROL MODULE

View repair

Repair

Using the schematics as a guide, check the Transmission Control Module (TCM) terminals for corrosion,
damage, or terminal push out. Pay particular attention to all power and ground circuits. If no problems
are found, replace the TCM per the Service Information. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSMISSION CONTROL MODULE - DESCRIPTION)

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1. (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - NAG1 - STANDARD PROCEDURE)
