8.

(P153) TILT STEERING MOTOR UP/DOWN DRIVER CIRCUIT SHORT TO VOLTAGE

Turn the ignition on.

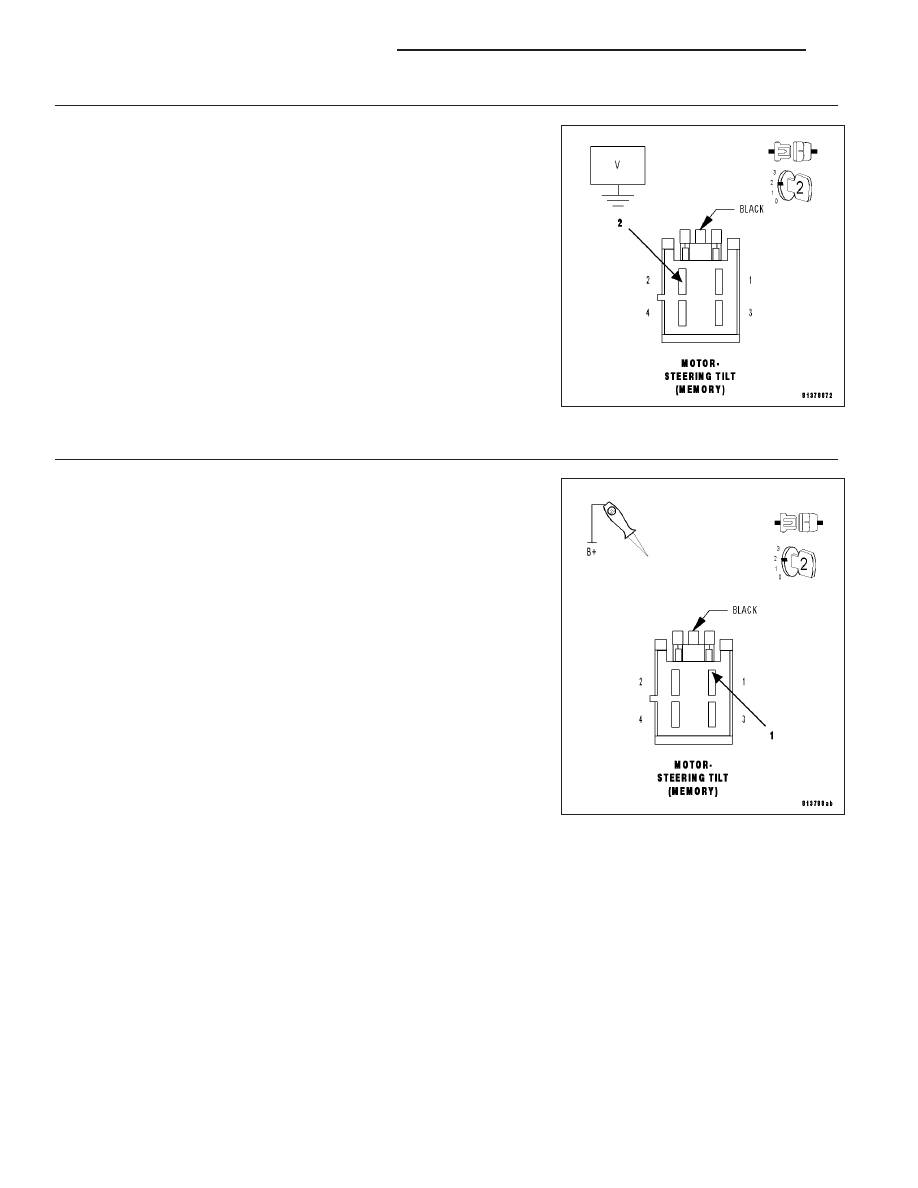

Measure the voltage of the (P153) Tilt Steering Motor Up/Down Driver
circuit.

Is there any voltage present?

Yes

>> Repair the (P153) Tilt Steering Motor Up/Down Driver cir-

cuit for a short to voltage.

No

>> Go to 13

9.

(P953) TILT STEERING MOTOR COMMON CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Memory Seat Module (MSM) C1 connector.

Turn the ignition on.

Using a 12–volt test light connected to 12–volts, check the (P953) Tilt
Steering Motor Common circuit.

Does the test light illuminate?

Yes

>> Repair the (P953) Tilt Steering Motor Common circuit for a

short to ground.

No

>> Go to 10

19 - 90

COLUMN ELECTRICAL DIAGNOSIS

LX

10.

(P953) TILT STEERING MOTOR COMMON CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (P953) Tilt Steering Motor Common cir-
cuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (P953) Tilt Steering Motor Common circuit for an

open.

No

>> Go to 11

11.

(P953) TILT STEERING MOTOR COMMON CIRCUIT SHORT TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (P953) Tilt Steering Motor Common circuit.

Is there any voltage present?

Yes

>> Repair the (P953) Tilt Steering Motor Common circuit for a

short to voltage.

No

>> Go to 13

LX

COLUMN ELECTRICAL DIAGNOSIS

19 - 91

12.

STEERING COLUMN TILT MOTOR

Inspect the wiring between the Memory Seat Module harness connector and the Steering Column Tilt Motor harness
connector for a short to ground or to any other circuit. If any problems are found, repair as necessary. If no prob-
lems are found, view repair.

Repair

Replace the Steering Column Tilt Motor in accordance with the Service Information.

13.

MEMORY SEAT MODULE (MSM)

Inspect the wiring between the Memory Seat Module harness connector and the Steering Column Tilt Motor harness
connector for a short to ground or to any other circuit. If any problems are found, repair as necessary. If no prob-
lems are found, view repair.

Repair

Replace the Memory Seat Module (MSM) in accordance with the Service Information.

14.

INTERMITTENT STEERING COLUMN TILT MOTOR CONTROL CIRCUIT PERFORMANCE DTC

The conditions necessary to set this DTC are not present at this time.

While monitoring the scan tool data relative to this circuit, wiggle test the component and connectors and move the
switch to each position.

Look for the data to change other than as expected or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

No

>> Test complete.

19 - 92

COLUMN ELECTRICAL DIAGNOSIS

LX

B2225–Steering Control Module INTERNAL

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously.

•

Set Condition:
The Steering Control Module (SCM) detects an internal failure.

Possible Causes

STEERING CONTROL MODULE (SCM)

Diagnostic Test

1.

STEERING CONTROL MODULE (SCM)

The Steering Control Module (SCM) is reporting internal errors.

View repair.

Repair

Replace the Steering Control Module (SCM) in accordance with the Service Information.
