(G914) SENSOR RETURN CIRCUIT SHORT TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (G914) Sensor Return circuit.

Is there any voltage present?

Yes

>> Repair the (G914) Sensor Return circuit for a short to volt-

age.

No

>> Go to 9

8.

STEERING COLUMN TILT MOTOR

Thoroughly inspect the wiring and connectors between the Memory Seat Module harness connector and the Steer-
ing Tilt Motor for a short to voltage or to any other circuit. If any problems are found, repair as necessary. If no other
problems are found, view repair.

Repair

Replace the Steering Column Tilt Motor in accordance with the Service Information.

9.

MEMORY SEAT MODULE (MSM)

Thoroughly inspect the wiring and connectors between the Memory Seat Module harness connector and the Steer-
ing Tilt Motor harness connector for a short to voltage or to any other circuit. If any problems are found, repair as
necessary. If no other problems are found, view repair.

Repair

Replace the Memory Seat Module (MSM) in accordance with the Service Information.

10.

INTERMITTENT STEERING COLUMN TILT POSITION SENSOR CIRCUIT HIGH DTC

The conditions necessary to set this DTC are not present at this time.

While monitoring the scan tool data relative to this circuit, wiggle test the component and connectors and move the
switch to each position.

Look for the data to change other than as expected or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

No

>> Test complete.

19 - 78

COLUMN ELECTRICAL DIAGNOSIS

LX

B1D93–STEERING COLUMN TELESCOPE MOTOR CONTROL CIRCUIT
PERFORMANCE

LX

COLUMN ELECTRICAL DIAGNOSIS

19 - 79

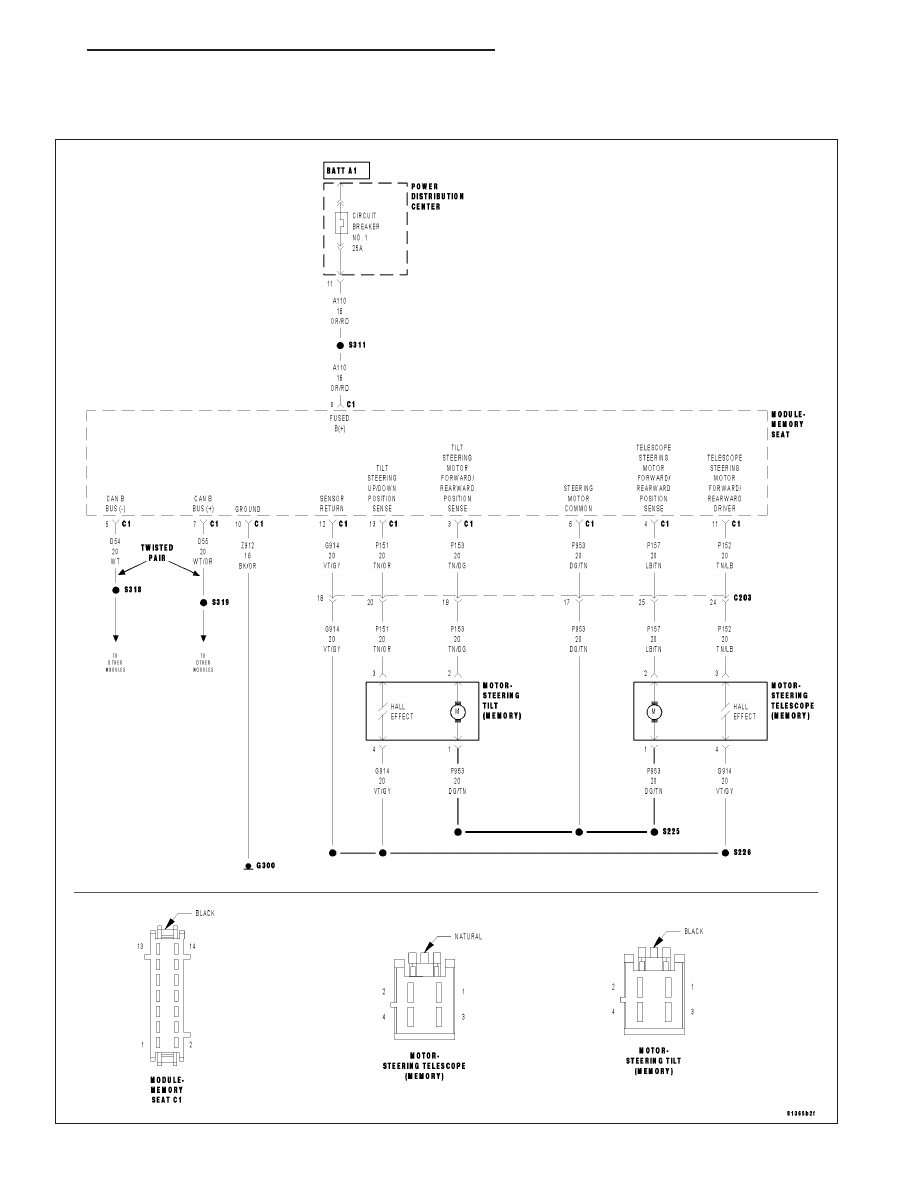

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

This DTC will set if movement in the Telescope Motor is requested and no motor movement is detected and only if
failure counters are matured for both motor directions (forward/rearward). If the motor becomes energized and there
are no hall pulses recognized after motor activation, the MSM will de-energize the motor after 2 seconds.

•

When Monitored:
When the motor is activated in either direction, until de-energized by the MSM.

•

Set Condition:
No movement is detected in an activated motor for more than 2000 ms.

Possible Causes

INTERMITTENT STEERING COLUMN TELESCOPE MOTOR CONTROL CIRCUIT PERFORMANCE DTC

(P157) TELESCOPE STEERING FORWARD/REARWARD DRIVER CIRCUIT OPEN

(P157) TELESCOPE STEERING FORWARD/REARWARD DRIVER CIRCUIT SHORT TO GROUND

(P157) TELESCOPE STEERING FORWARD/REARWARD DRIVER CIRCUIT SHORT TO VOLTAGE

(P953) STEERING MOTOR COMMON CIRCUIT OPEN

(P953) STEERING MOTOR COMMON CIRCUIT SHORT TO GROUND

(P953) STEERING MOTOR COMMON CIRCUIT SHORT TO VOLTAGE

STEERING COLUMN TELESCOPE MOTOR

MEMORY SEAT MODULE (MSM)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

NOTE: If a DTC is set for B1D8D and/or B1D8E, perform the diagnostic procedure(s) before continuing.
With the Scan Tool, select Clear Stored DTCs in the Memory Seat Module.

Move the Steering Column Telescope Switch to the Forward and Rearward positions several times, holding the
switch in position for at least 2 seconds each time.

With the Scan Tool, select View DTCs in the Memory Seat Module.

Does the DTC reset and/or remain active?

Yes

>> Go to 2

No

>> Go to 14

19 - 80

COLUMN ELECTRICAL DIAGNOSIS

LX

2.

(P157) TELESCOPE STEERING MOTOR FORWARD/REARWARD DRIVER CIRCUIT — TEST TO GROUND

Turn the ignition off.

Disconnect the Steering Telescope Motor harness connector.

Turn the ignition on.

Using a 12–volt test light connected to 12–volts, check the (P157) Tele-
scope Steering Motor Forward/Rearward Driver circuit.

Monitor the test light with the Steering Column Telescope Switch in the
Forward position, the Rearward position and with the switch at rest.

The test light should be illuminated and bright only when the switch is
in the Rearward position.

Does the test light illuminate as described?

Yes

>> Go to 3

No

>> Go to 6

3.

(P953) TELESCOPE STEERING MOTOR COMMON CIRCUIT — TEST TO GROUND

Using a 12–volt test light connected to 12–volts, check the (P953) Tele-
scope Steering Motor Common circuit.

Monitor the test light with the Steering Column Telescope Switch in the
Forward position, the Rearward position and with the switch at rest.

The test light should be illuminated and bright when the switch is in the
Forward position and when the switch is at rest.

Does the test light illuminate as described?

Yes

>> Go to 4

No

>> Go to 9

4.

(P157) TELESCOPE STEERING MOTOR FORWARD/REARWARD DRIVER CIRCUIT- TEST TO VOLTAGE

Using a 12–volt test light connected to ground, check the (P157) Tele-
scope Steering Motor Forward/Rearward Driver circuit.

Monitor the test light with the Steering Column Telescope Switch in the
Forward position, the Rearward position and with the switch at rest.

The test light should be illuminated and bright only when the switch is
in the Forward position.

Does the test light illuminate as described?

Yes

>> Go to 5

No

>> Go to 6

LX

COLUMN ELECTRICAL DIAGNOSIS

19 - 81
