B1D8E–STEERING COLUMN TELESCOPE POSITION SENSOR CIRCUIT HIGH

For a complete wiring diagram Refer to Section 8W.

19 - 66

COLUMN ELECTRICAL DIAGNOSIS

LX

Theory of Operation

The MSM input signal from the Steering Column Telescope Sensor is recognized in a specified voltage area. The
input channel is an analog to digital converter input and the sensor is a hall sensor.

•

When Monitored:
The hall supply voltage is switched on when the motor becomes activated.

•

Set Condition:
The sensed input is recognized in a defined voltage area (between 3.7 and 5.0 volts at the controller input, not
at the module input) for more than 14 mS

Possible Causes

INTERMITTENT STEERING COLUMN TELESCOPE POSITION SENSOR CIRCUIT HIGH DTC

(P152) TELESCOPE STEERING FORWARD/REARWARD POSITION SENSE CIRCUIT OPEN

(P152) TELESCOPE STEERING FORWARD/REARWARD POSITION SENSE CIRCUIT SHORT TO VOLTAGE

(P152) TELESCOPE STEERING FORWARD/REARWARD POSITION SENSE CIRCUIT SHORT TO TILT/
TELESCOPE MOTOR CIRCUIT(S)

(G914) SENSOR RETURN CIRCUIT OPEN

(G914) SENSOR RETURN CIRCUIT SHORT TO VOLTAGE

STEERING COLUMN TELESCOPE MOTOR

MEMORY SEAT MODULE (MSM)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

With the Scan Tool, select Clear Stored DTCs in the Memory Seat Module.

Move the Steering Column Telescope Switch to the Forward and Rearward positions several times, holding the
switch in position for at least 2 seconds each time.

With the Scan Tool, select View DTCs in the Memory Seat Module.

Does this DTC reset and/or remain active?

Yes

>> Go to 2

No

>> Go to 10

2.

CHECK DTC WITH HARNESS DISCONNECTED

Turn the ignition off.

Disconnect the Steering Telescope Motor harness connector.

Ignition on, engine not running.

Move the Steering Column Telescope Switch to the Forward and Rearward positions several times.

With the Scan Tool, select Clear Stored DTCs in the Memory Seat Module.

Move the Steering Column Telescope Switch to the Forward and Rearward positions several times, holding the
switch in position for at least 2 seconds each time.

With the Scan Tool, select View DTCs in the Memory Seat Module.

Does this DTC reset and/or remain active?

Yes

>> Go to 3

No

>> Go to 8

LX

COLUMN ELECTRICAL DIAGNOSIS

19 - 67

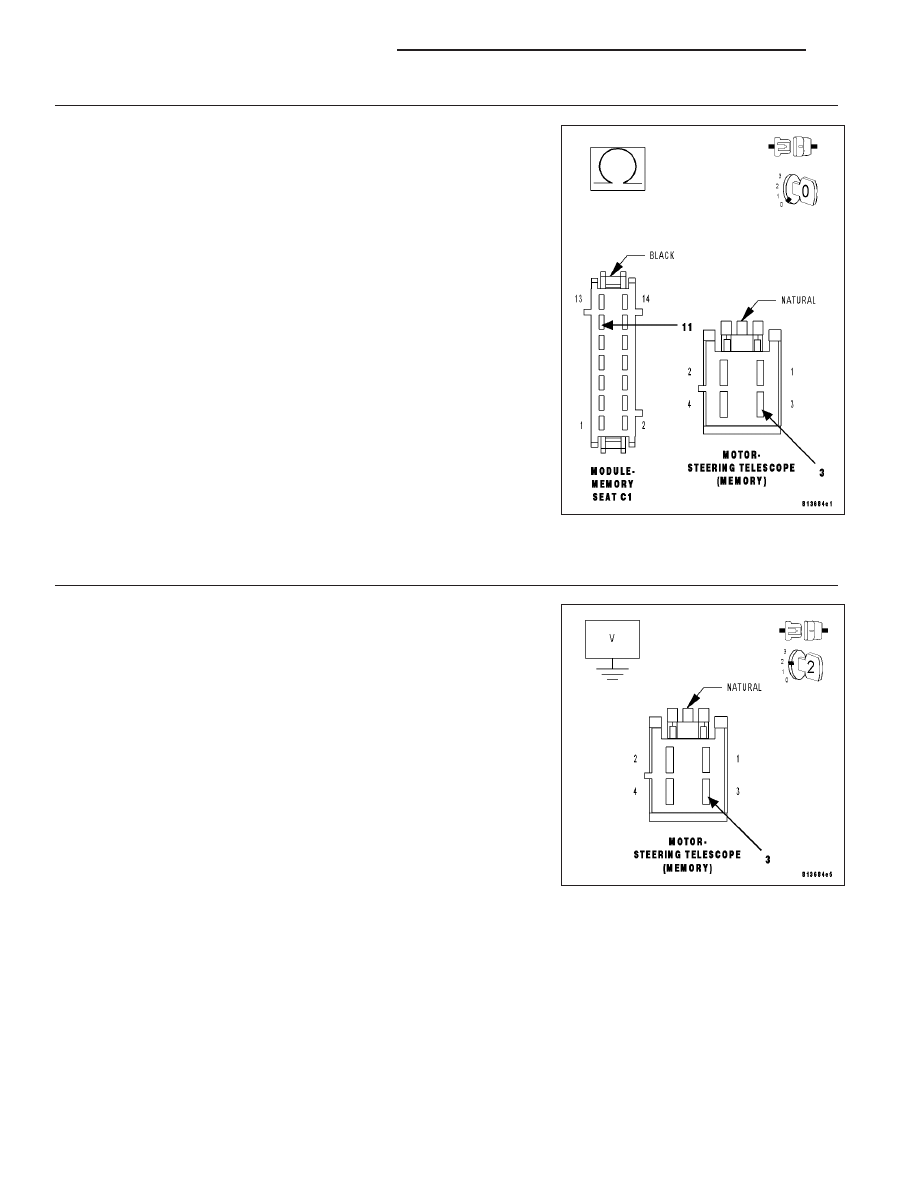

3.

(P152) TELESCOPE STEERING FORWARD/REARWARD POSITION SENSE CIRCUIT OPEN

Turn the ignition off.

Disconnect the Memory Seat Module (MSM) C1 connector.

Measure the resistance of the (P152) Telescope Steering Forward/
Rearward Position Sense circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (P152) Telescope Steering Forward/Rearward

Position Sense circuit for an open.

No

>> Go to 4

4.

(P152) TELESCOPE STEERING FORWARD/REARWARD POSITION SENSE CIRCUIT SHORT TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (P152) Telescope Steering Forward/Rear-
ward Position Sense circuit.

Is there any voltage present?

Yes

>> Repair the (P152) Telescope Steering Forward/Rearward

Position Sense circuit for a short to voltage.

No

>> Go to 5

19 - 68

COLUMN ELECTRICAL DIAGNOSIS

LX

5.

(P152) TELESCOPE STEERING FORWARD/REARWARD POSITION SENSE CIRCUIT SHORT TO TILT/
TELESCOPE MOTOR CIRCUIT(S)

Turn the ignition off.

Measure the resistance between the following circuits at the Memory Seat Module (MSM) C1 connector :

•

The (P152) Telescope Steering Forward/Rearward Position Sense circuit and the (P157) Telescope Steering

Motor Forward/Rearward Driver circuit.

•

The (P152) Telescope Steering Forward/Rearward Position Sense circuit and the (P153) Tilt Steering Motor

Up/Down Driver circuit.

•

The (P152) Telescope Steering Forward/Rearward Position Sense circuit and the (P953) Steering Motor Com-

mon circuit.

Is the resistance below 5.0 ohms for any of the circuit tests?

Yes

>> Repair the (P152) Telescope Steering Forward/Rearward Position Sense circuit for a short to the motor

circuit(s).

No

>> Go to 6

6.

(G914) SENSOR RETURN CIRCUIT OPEN

Measure the resistance of the (G914) Sensor Return circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (G914) Sensor Return circuit for an open.

No

>> Go to 7
