When Monitored:
Continuously with the ignition on.

•

Set Condition:
The Steering Control Module senses that the Steering Column Tilt Switch is in the Set position for greater than
50 seconds.

Possible Causes

INTERMITTENT STEERING COLUMN TILT SWITCH CIRCUIT STUCK DTC

STEERING COLUMN TILT/TELESCOPE SWITCH

STEERING CONTROL MODULE (SCM)

Diagnostic Test

1.

DTC IS ACTIVE

NOTE: If P0562–BATTERY VOLTAGE LOW or P0563–BATTERY VOLTAGE HIGH is set along with this DTC,
diagnose the battery voltage DTC first.
Ignition on, engine not running.

With the Scan Tool, select View DTCs in the Steering Control Module.

Is the DTC status Active at this time?

Yes

>> Go to 2

No

>> Go to 4

2.

STEERING COLUMN TILT/TELESCOPE SWITCH

Turn the ignition off.

Replace the Steering Column Tilt/Telescope Switch in accordance with the Service Information.

Turn the ignition on.

Move the Steering column tilt switch to the up and down positions several times.

With the Scan Tool, Clear Stored DTCs in the Steering Control Module.

With the Scan Tool, select Data Display and view the Steering column up and the Steering column down switch
data.

While monitoring the Steering column up and the Steering column down switch data, move the Steering column tilt
switch to the up and down positions several times.

Does the Steering column switch data change from Set to Not Set as the switch is moved to each
position?

Yes

>> Test complete.

No

>> Go to 3

3.

STEERING CONTROL MODULE (SCM)

View repair.

Repair

Replace the Steering Control Module (SCM) in accordance with the Service Information.

19 - 58

COLUMN ELECTRICAL DIAGNOSIS

LX

4.

INTERMITTENT STEERING COLUMN TILT SWITCH CIRCUIT STUCK DTC

The conditions necessary to set this DTC are not present at this time.

While monitoring the scan tool data relative to this circuit, wiggle test the component and connectors and move the
switch to each position.

Look for the data to change other than as expected or for the DTC to reset during the test.

Were any problems found?

Yes

>> Repair as necessary.

No

>> Test complete.

LX

COLUMN ELECTRICAL DIAGNOSIS

19 - 59

B1DA5–STEERING COLUMN TELESCOPE SWITCH CIRCUIT STUCK

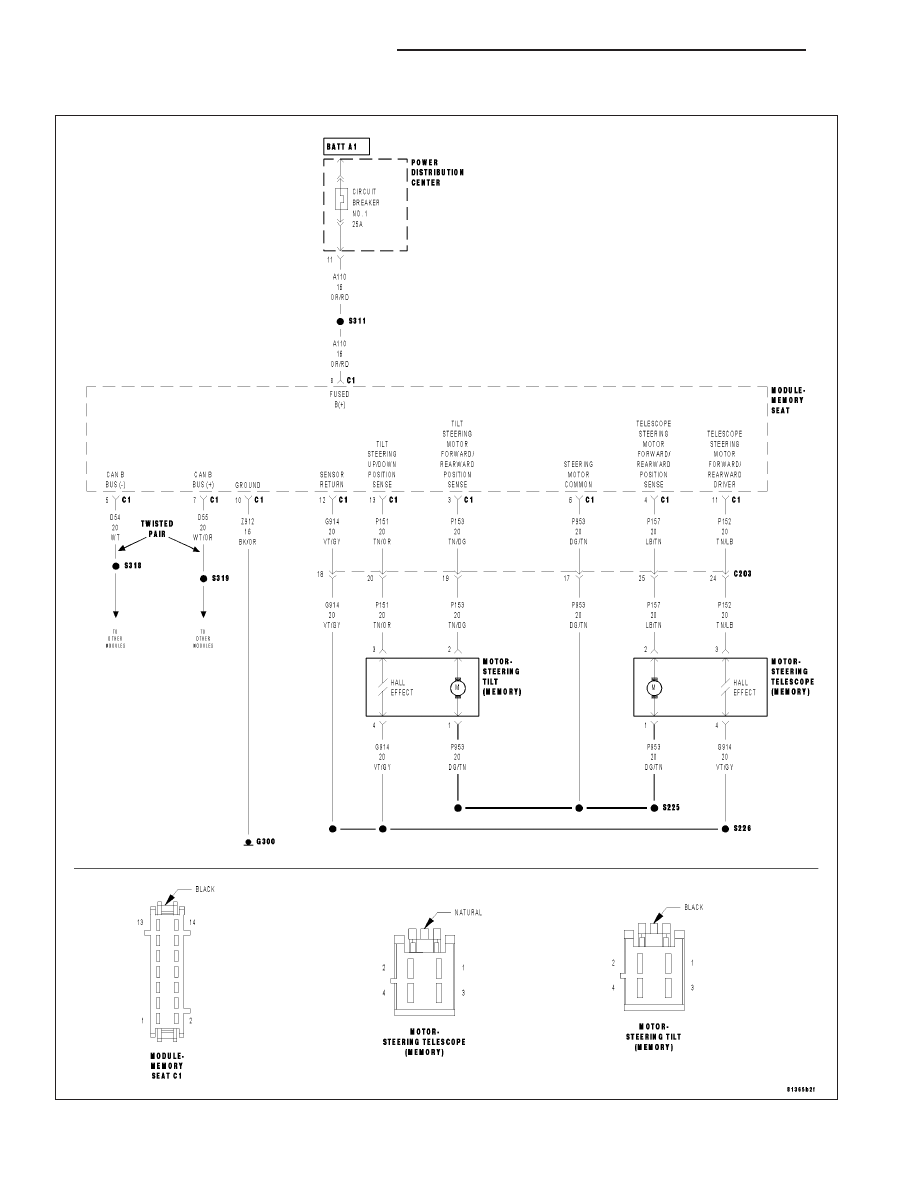

For a complete wiring diagram Refer to Section 8W.

19 - 60

COLUMN ELECTRICAL DIAGNOSIS

LX

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
The Steering Control Module senses that the Steering Column Telescope Switch is in the Set position for
greater than 50 seconds.

Possible Causes

INTERMITTENT STEERING COLUMN TELESCOPE SWITCH CIRCUIT STUCK DTC

STEERING COLUMN TILT/TELESCOPE SWITCH

STEERING CONTROL MODULE (SCM)

Diagnostic Test

1.

DTC IS ACTIVE

NOTE: If P0562–BATTERY VOLTAGE LOW or P0563–BATTERY VOLTAGE HIGH is set along with this DTC,
diagnose the battery voltage DTC first.
Ignition on, engine not running.

With the Scan Tool, select View DTCs in the Steering Control Module.

Is the DTC status Active at this time?

Yes

>> Go to 2

No

>> Go to 4

2.

STEERING COLUMN TILT/TELESCOPE SWITCH

Turn the ignition off.

Replace the Steering Column Tilt/Telescope Switch in accordance with the Service Information.

Turn the ignition on.

Move the Steering column telescope switch forward and back several times.

With the Scan Tool, Clear Stored DTCs in the Steering Control Module.

With the Scan Tool, select Data Display and view the Steering column forward and Steering column back switch
data.

While monitoring the Steering column forward and Steering column back switch data, move the Steering column
telescope switch forward and back several times.

Does the Steering column switch data change from Set to Not Set as the switch is moved to each
position?

Yes

>> Test complete.

No

>> Go to 3

3.

STEERING CONTROL MODULE

View repair.

Repair

Replace the Steering Control Module (SCM) in accordance with the Service Information.

LX

COLUMN ELECTRICAL DIAGNOSIS
