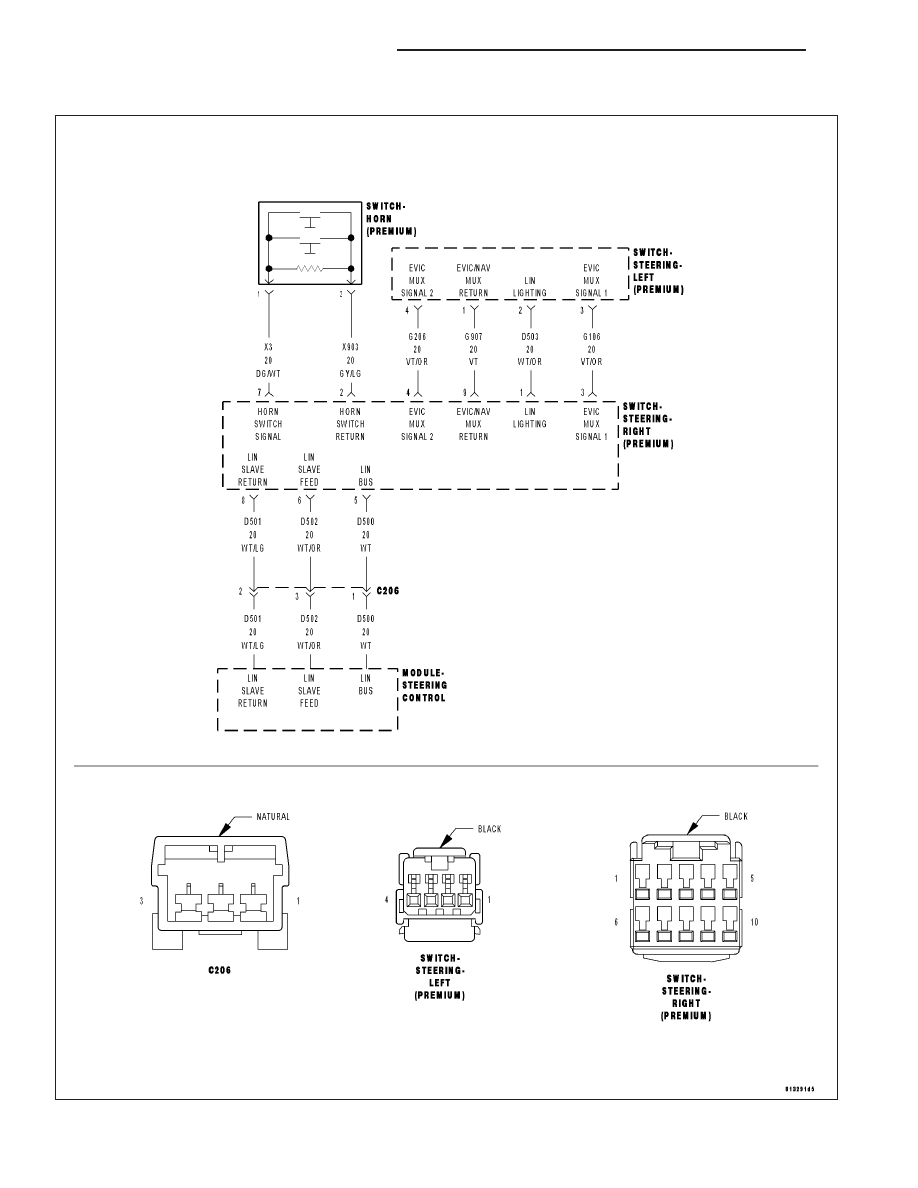

B1490-STEERING WHEEL CONTROL C/T SWITCH CIRCUIT

For a complete wiring diagram Refer to Section 8W.

19 - 54

COLUMN ELECTRICAL DIAGNOSIS

LX

Theory of Operation

The Steering Wheel Control Compass/Temperature Switch is part of the Right Steering Switch. The switching status
is transferred to the Steering Control Module (SCM) by way of the LIN bus, a serial sub-bus. The SCM converts the
data to CAN(B) and sends the message to the corresponding module on the bus.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
The Steering Control Module senses that the Steering Wheel Control Compass/Temperature Switch is in the
Set position for greater than 50 seconds.

Possible Causes

INTERMITTENT STEERING WHEEL CONTROL C/T SWITCH CIRCUIT DTC

RIGHT STEERING SWITCH

STEERING CONTROL MODULE (SCM)

Diagnostic Test

1.

DTC IS ACTIVE

NOTE: If U1109–LOST COMMUNICATION WITH LIN STEERING WHEEL CONTROLS is set along with this
DTC, diagnose the communication DTC first.

NOTE: If P0562–BATTERY VOLTAGE LOW or P0563–BATTERY VOLTAGE HIGH is set along with this DTC,
diagnose the battery voltage DTC first.
Ignition on, engine not running.

With the Scan Tool, select View DTCs in the Steering Control Module.

Is the DTC status Active at this time?

Yes

>> Go to 2

No

>> Go to 4

2.

RIGHT STEERING SWITCH

Turn the ignition off.

Replace the Right Steering Switch in accordance with the Service Information.

Turn the ignition on.

With the Scan Tool, Clear Stored DTCs in the Steering Control Module.

With the Scan Tool, select Data Display and view the Compass/Temperature switch data.

While monitoring the Compass/Temperature switch data, press and release the Compass/Temperature Switch sev-
eral times.

Does the Compass/Temperature switch data change from Set to Not Set when the switch is pressed
and released?

Yes

>> Test complete.

No

>> Go to 3

LX

COLUMN ELECTRICAL DIAGNOSIS

19 - 55

3.

STEERING CONTROL MODULE (SCM)

View repair.

Repair

Replace the Steering Control Module (SCM) in accordance with the Service Information.

4.

INTERMITTENT STEERING WHEEL CONTROL C/T SWITCH CIRCUIT DTC

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

No

>> Test complete.

19 - 56

COLUMN ELECTRICAL DIAGNOSIS

LX

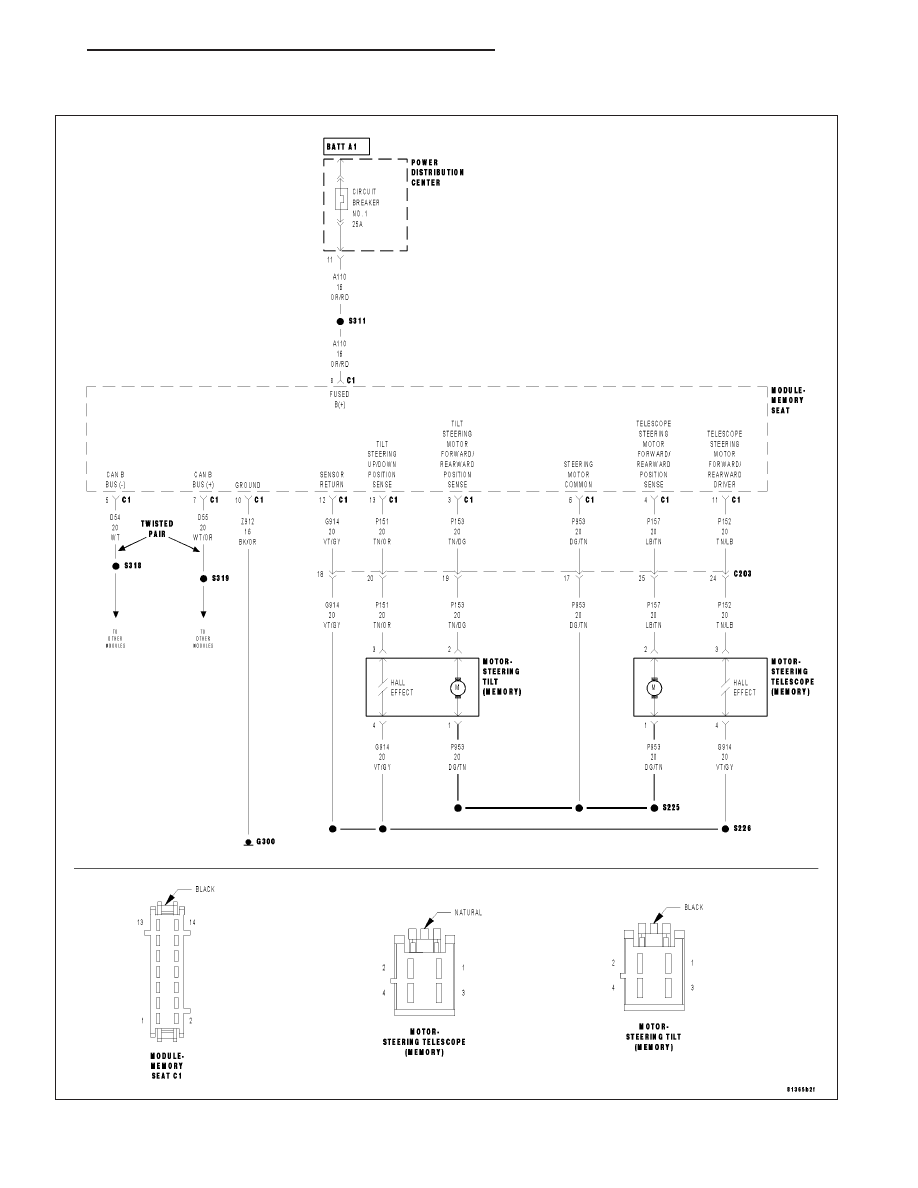

B1DA0–STEERING COLUMN TILT SWITCH CIRCUIT STUCK

For a complete wiring diagram Refer to Section 8W.

LX

COLUMN ELECTRICAL DIAGNOSIS

19 - 57
