P0562-BATTERY VOLTAGE LOW

For a complete wiring diagram Refer to Section 8W

19 - 16

COLUMN ELECTRICAL DIAGNOSIS

LX

•

When Monitored:
Continuously.

•

Set Condition:
If the voltage to the Steering Control Module (SCCM) is below 8.5 volts for more than one minute.

Possible Causes

RELATED DTC(S) PRESENT IN PCM

INTERMITTENT BATTERY VOLTAGE LOW DTC

(A913) FUSED B(+) CIRCUIT HIGH RESISTANCE

(Z910) GROUND CIRCUIT HIGH RESISTANCE

STEERING CONTROL MODULE (SCM)

Diagnostic Test

1.

RELATED DTC(S) PRESENT IN PCM

Ignition on, engine not running.

With the scan tool, select View DTCs in the Powertrain Control Module.

Are there any charging system or related battery voltage DTCs present in the PCM?

Yes

>> Refer to the appropriate symptom in the Driveability category.

No

>> Go to 2

2.

DTC STATUS IS ACTIVE

With the scan tool, select View DTCs in the Steering Control Module.

Is the DTC status Active at this time?

Yes

>> Go to 3

No

>> Go to 5

3.

(A913) FUSED B(+) CIRCUIT HIGH RESISTANCE

Turn the ignition off.

Remove the Steering Control Module in accordance with the Service
Information.

Turn the ignition on.

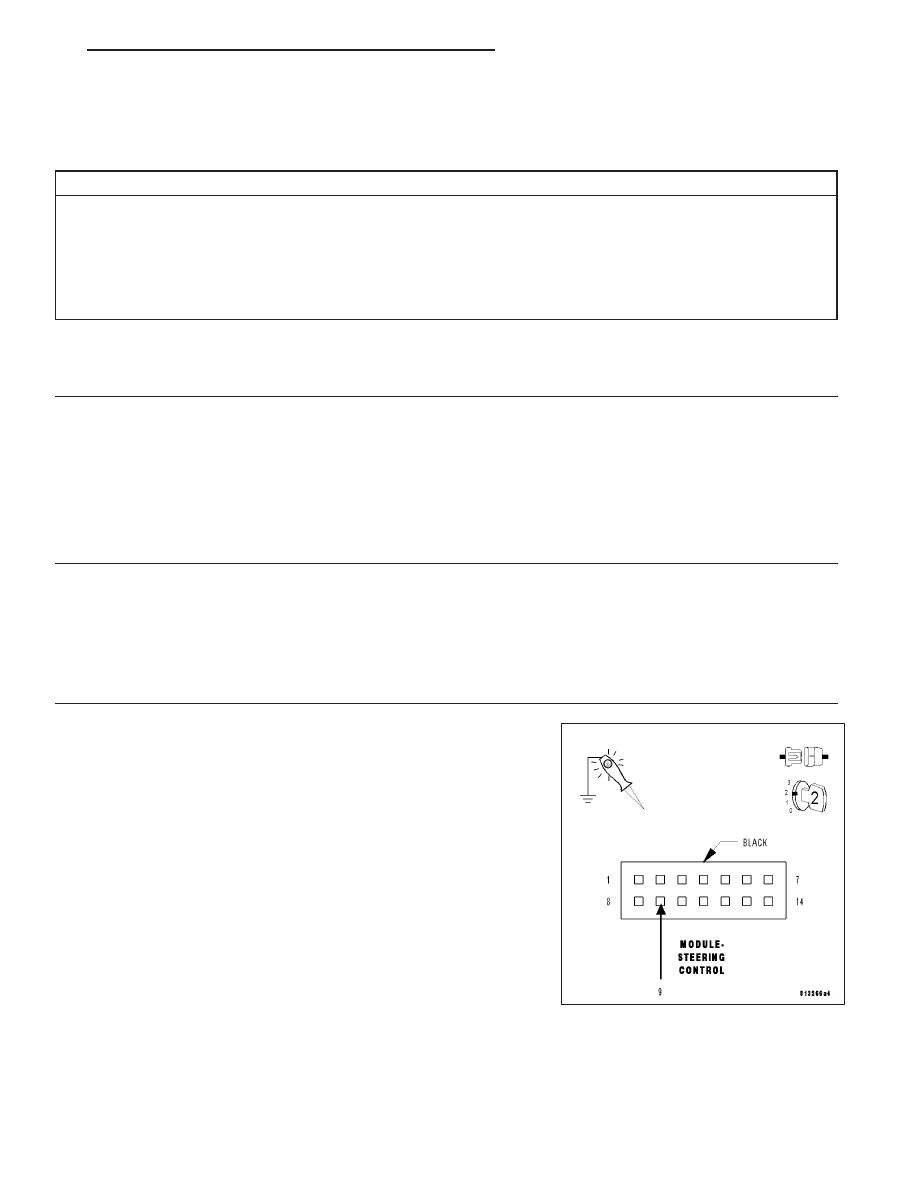

Using a 12–volt test light connected to ground, check the (A913) Fused
B(+) circuit in the Steering Control Module harness connector.

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Go to 4

No

>> Repair the (A913) Fused B(+) circuit.
