SENSOR-ACCELERATOR PEDAL POSITION

DESCRIPTION

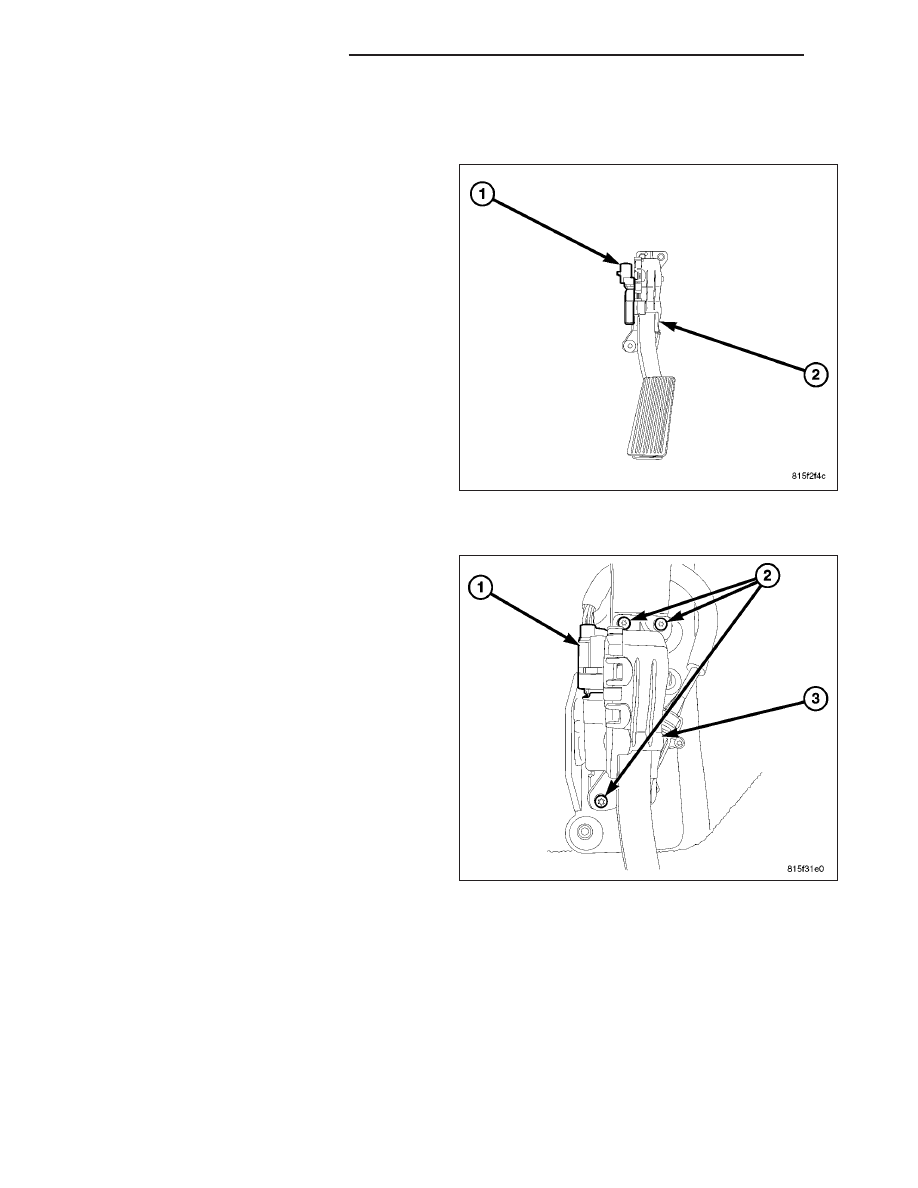

The accelerator pedal position sensor (1) is located on
the accelerator pedal assembly (2). The driver sup-
plies the torque requirements for the engine by oper-
ating the accelerator pedal in accordance with the
desired speed or acceleration. The pedal sensor con-
verts the mechanical operation of the pedal into an
electrical signal and sends the information to the
ECM. The ECM adjusts the quantity of the fuel that is
injected into the engine.

The accelerator pedal position sensor (1) is serviced
as an assembly with the accelerator pedal assembly
(2).

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the drivers side lower dash board close

out panel.

3. Disconnect the APP sensor electrical connector (1).

4. Remove the accelerator pedal assembly fasteners

(2) and the accelerator pedal assembly (3).

14 - 238

FUEL INJECTION - DIESEL

LX

INSTALLATION

1. Connect the accelerator pedal position sensor wir-

ing harness connector (1) to the sensor.

2. Position the accelerator pedal assembly (3) and

install the fasteners (2).

3. Install the drivers lower dash board close out

panel.

4. Connect the negative battery cable.

LX

FUEL INJECTION - DIESEL

14 - 239

SENSOR-CAMSHAFT POSITION

DESCRIPTION

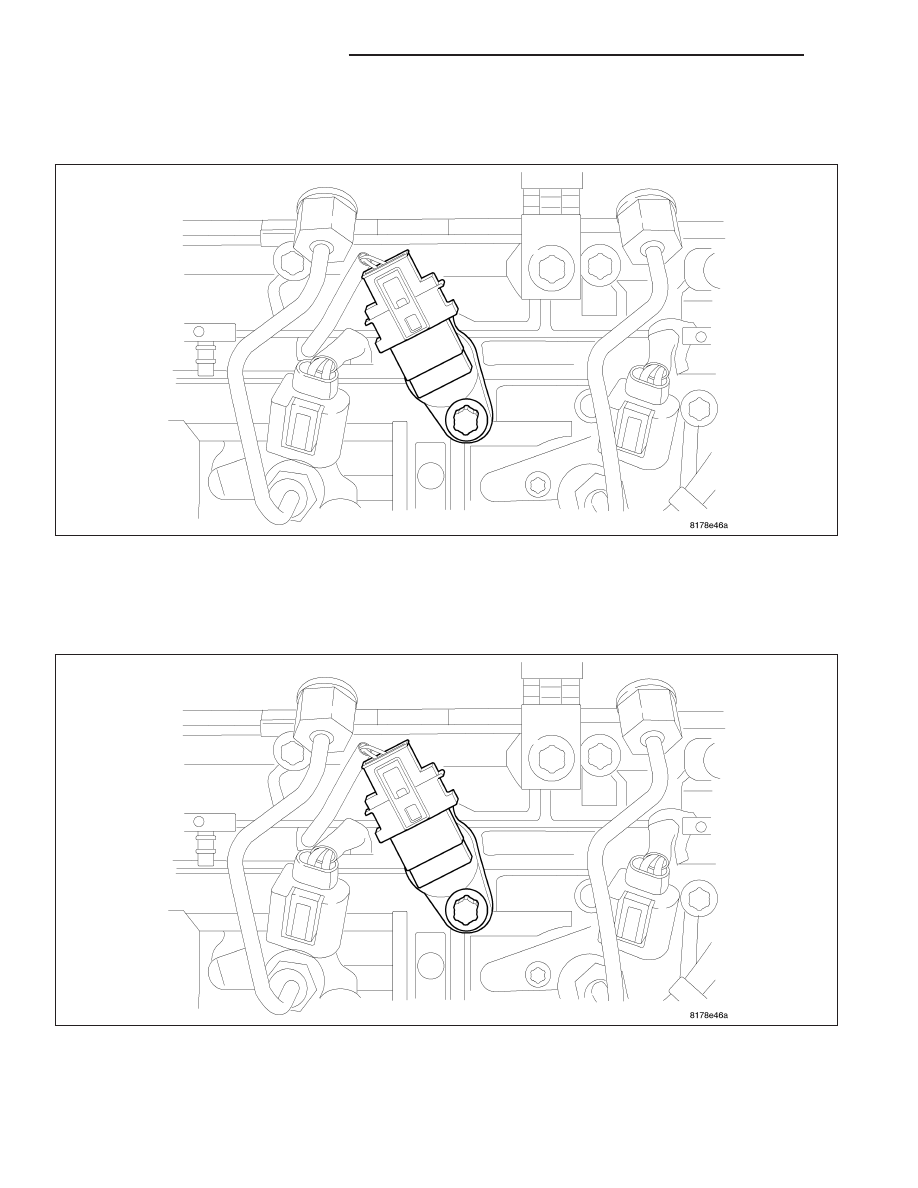

The camshaft position sensor is mounted on the right cylinder head cover (1). The hall effect sensor supplies a
signal to the Electronic Control Module (ECM). The ECM uses the signals sent by the CMP and the crankshaft
sensor to determine injection timing.

OPERATION

The signal circuit of the camshaft sensor has a voltage of approximately 5V. If the segment machined into the intake
camshaft sprocket is positioned opposite the camshaft sensor, the camshaft signal is approximately 0V. This 0V to
5V signal is used by the engine control module (ECM) for detecting ignition TDC of cylinder 1 as the engine rotates.
If no signal is supplied by the camshaft position sensor, the vehicle will not start.

14 - 240

FUEL INJECTION - DIESEL

LX

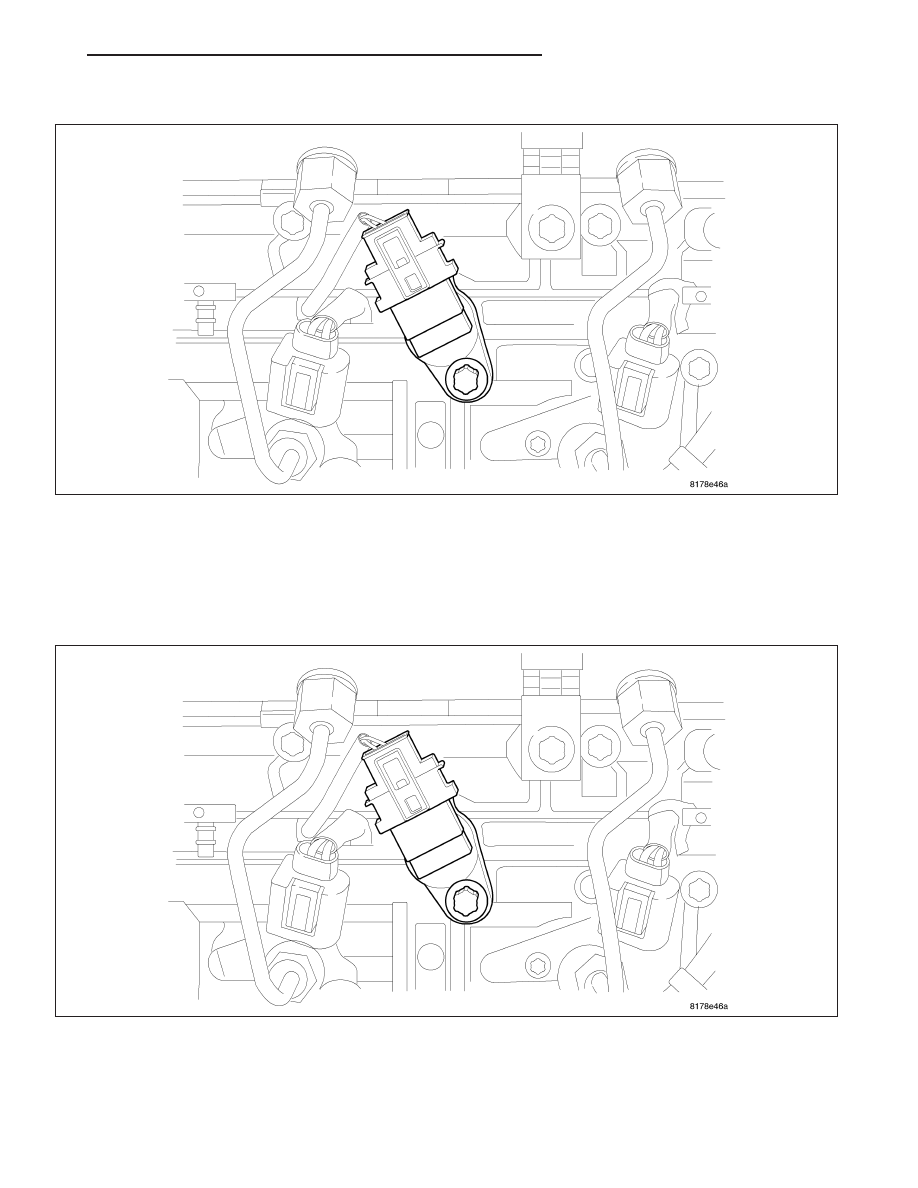

REMOVAL

1. Disconnect negative battery cable. (Refer to 8 - ELECTRICAL/BATTERY SYSTEM/BATTERY - REMOVAL)

2. Remove engine cover. (Refer to 9 - ENGINE - REMOVAL)

3. Disconnect camshaft position sensor electrical connector.

4. Remove retaining bolt and remove sensor.

INSTALLATION

1. Install camshaft position sensor and tighten bolt to 8 N·m (71 in.lbs.).

2. Reconnect electrical connector.

3. Install engine cover.

4. Reconnect negative battery cable.
