20. Loosen nut (4) attaching lower control arm ball

joint stud to knuckle (3). Back nut off until nut is
even with end of stud. Keeping nut on at this
location will help keep end of stud from dis-
torting while using Puller in next step.

CAUTION: In following step, use care not to dam-
age ball joint seal boot while sliding Puller, Special
Tool 9360, into place past seal boot.

21. Using Puller (2), Special Tool 9360, separate ball

joint stud from knuckle.

22. Remove tool.

23. Remove left and right engine mount nut.

24. Remove nut (1) from end of ball joint stud.

25. On each side of vehicle, remove bolts (2) fasten-

ing stabilizer bar isolator retainer (3) in place.

26. Remove stabilizer bar with isolators and retainers

from vehicle.

27. Support the engine cradle (special tool #8534)

with a suitable lifting device.

28. Using a grease pencil or equivalent, mark the

position of the engine cradle to aid installation.

29. Remove the four engine cradle bolts and lower

the cradle.

30. Remove the control arms, if required.

13 - 92

FRAME & BUMPERS

LX

INSTALLATION

NOTE: Although AWD and RWD upper control arms are similar in appearance, they are not interchangeable.

1. Install control arms. (Refer to 2 - SUSPENSION/FRONT/LOWER CONTROL ARM - INSTALLATION)

2. To aid installation, raise engine cradle to marked location.

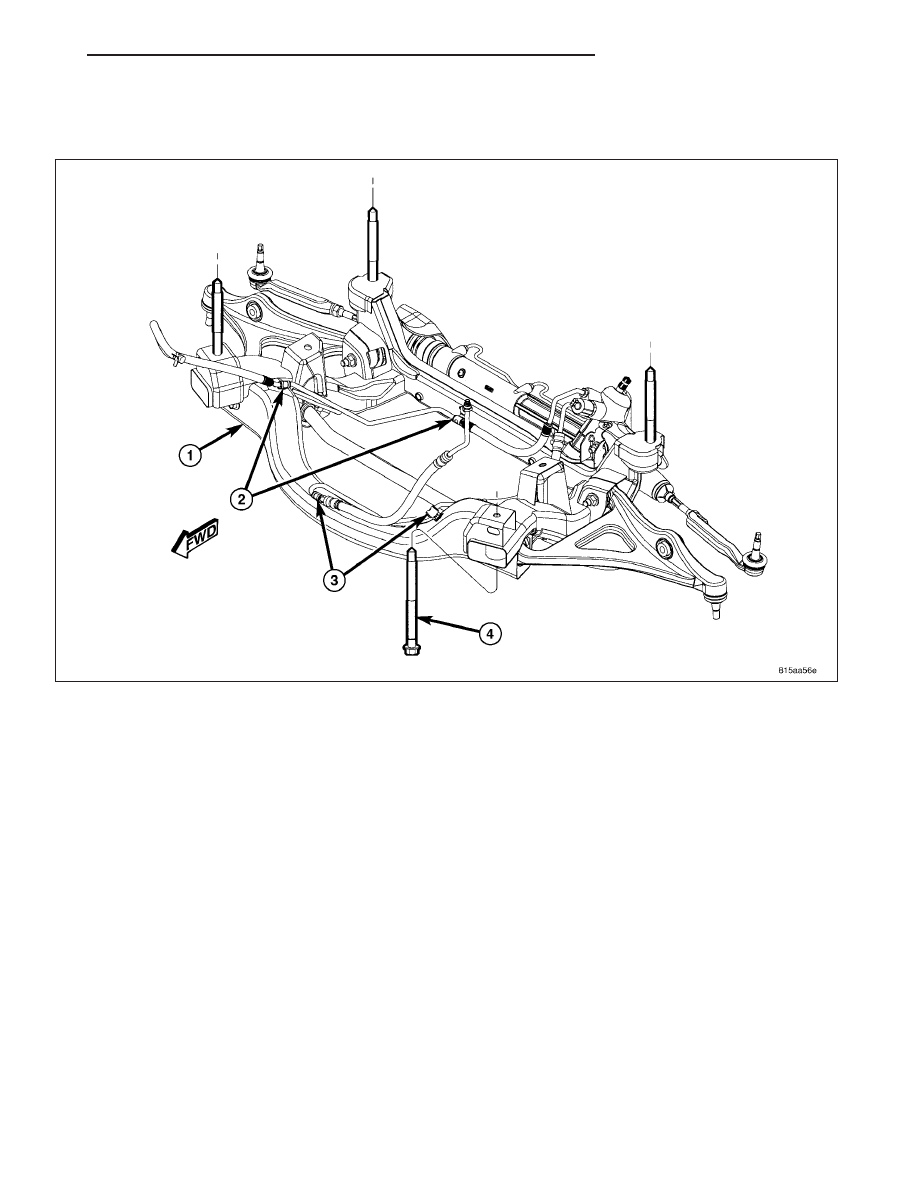

3. Install four engine cradle bolts (4) and raise cradle. Tighten cradle bolts to 185 N·m (136 ft. lbs.).

4. Install stablizer with isolators and retainers onto cradle. (Refer to 2 - SUSPENSION/FRONT/STABILIZER BAR -

INSTALLATION)

LX

FRAME & BUMPERS

13 - 93

5. On each side of vehicle, install bolts (2) fastening

stablizer bar isolator retainer (3) in place. Tighten
bolts to 60 N·m (44 ft. lbs.).

6. Tighten engine mount nuts to 60 N·m (44 ft. lbs.).

7. Tighten left and right ball joint nut (4) to 122 N·m (90 ft. lbs.) attatching lower control arm ball joint stud to

knuckle (3).

13 - 94

FRAME & BUMPERS

LX

8. Install steering gear (1) and support from the

exhaust system. (Refer to 19 - STEERING/GEAR -
INSTALLATION)

9. Install steering gear lower mounting bolts (2 and 3).

Tighten to 142 N·m (105 ft. lbs.).

10. Install steering gear upper mounting bolt (4) and

nut.

11. Install heat shield (3) and mounting screws above

each inner tie rod bellow.

12. Install two pressure line retainer bolts (1) on cra-

dle (2).
