Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1710

BUSHING-REAR CROSSMEMBER FRONT MOUNT

REMOVAL

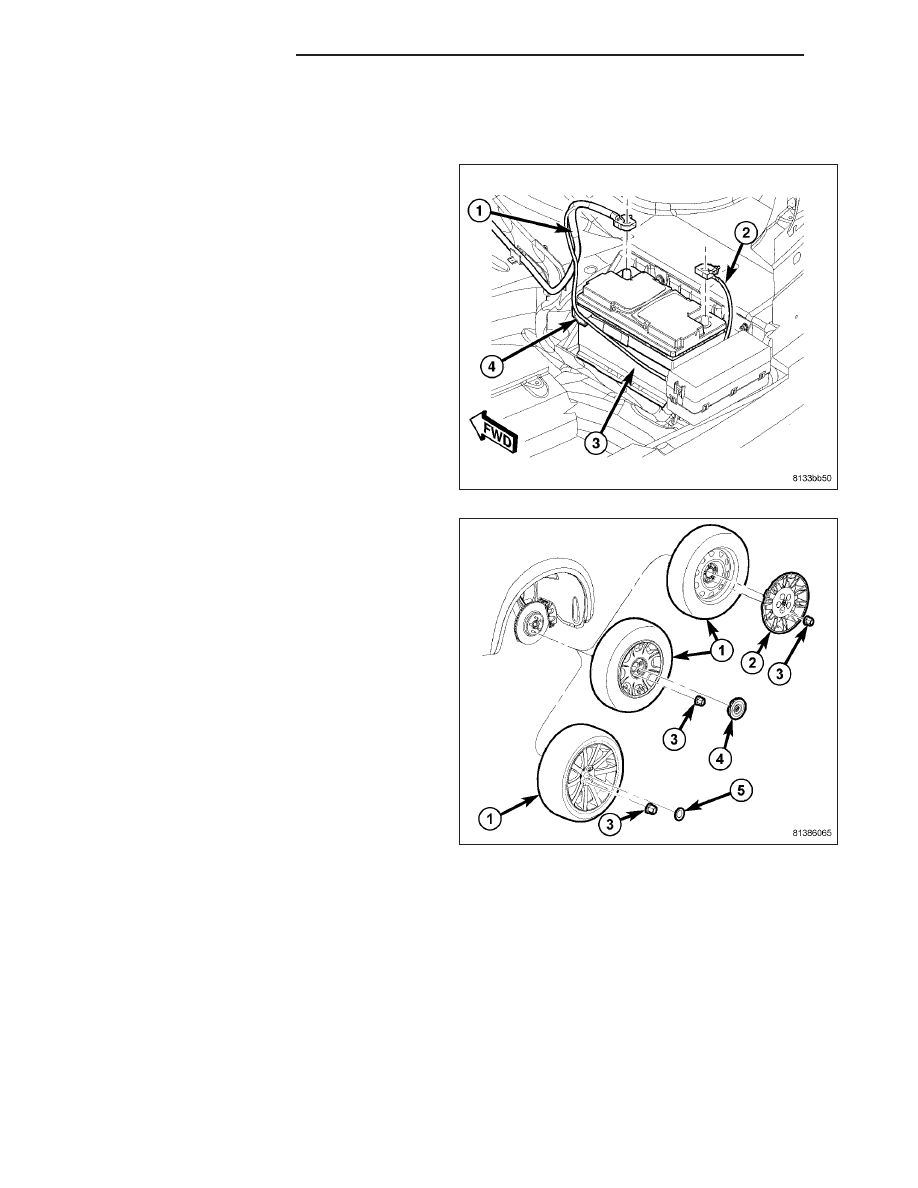

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Raise and support vehicle. (Refer to LUBRICATION

&

MAINTENANCE/HOISTING

-

STANDARD

PROCEDURE)

3. On each side of vehicle rear, remove wheel mount-

ing nuts (3), then tire and wheel assembly (1).

13 - 40

FRAME & BUMPERS

LX

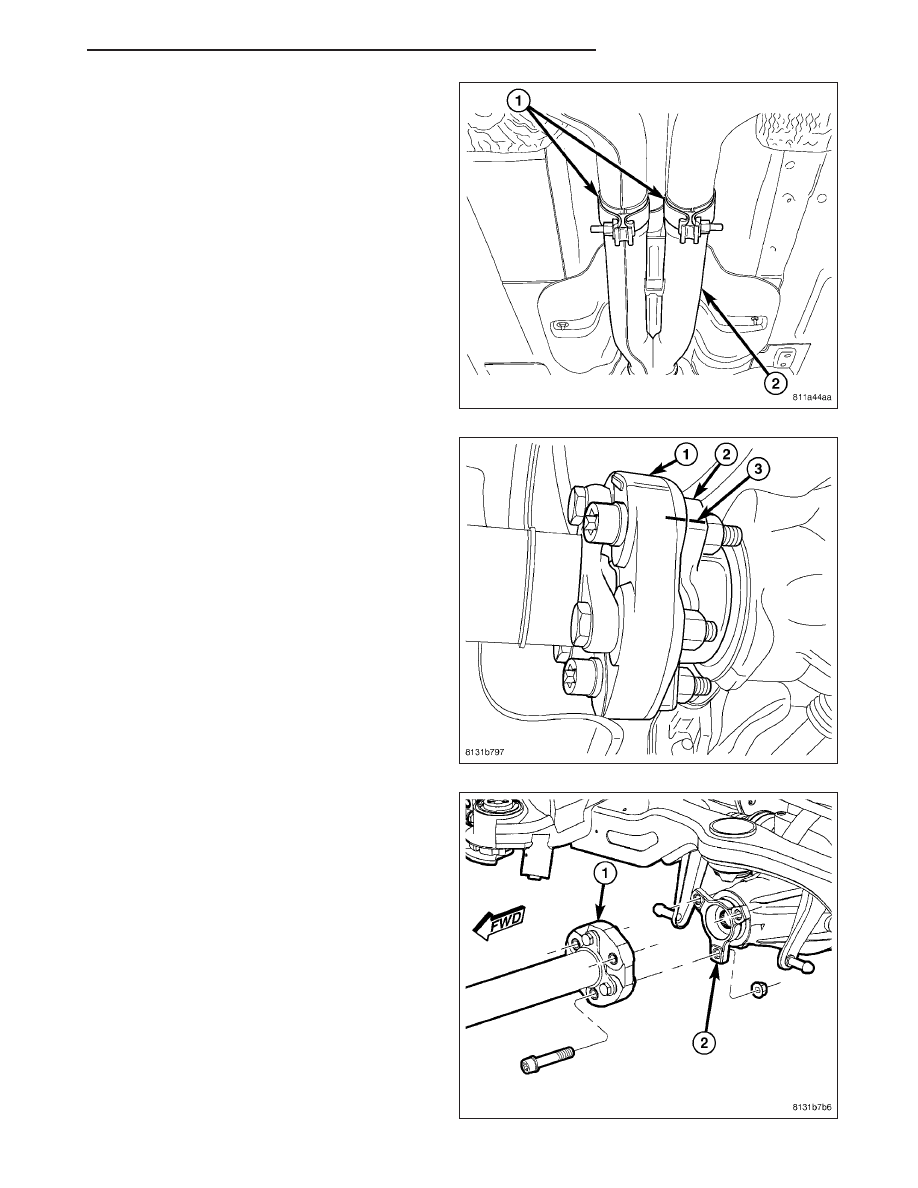

4. Remove

rear

exhaust

system

(2)

(dual-outlet

exhaust shown in figure). (Refer to 11 - EXHAUST
SYSTEM - REMOVAL)

5. Apply alignment index marks (3) to the propeller

shaft rubber coupler (1) and axle flange (2).

6. Remove three (four if equipped with 215 MM axle)

propeller shaft coupler-to-axle flange bolts and
nuts.

LX

FRAME & BUMPERS

13 - 41

7. Support propeller shaft (2) using a bungee cord (1).

Attach ends of cord to fuel tank straps as shown.

NOTE: Due to short travel and low spring tension,
it is not necessary to lock-out parking brake lever
to service parking brake components.

8. Disconnect front parking brake cable (5) at connec-

tor (3) to right rear parking brake cable (4) above
axle differential.

13 - 42

FRAME & BUMPERS

LX

9. Remove front parking brake cable (3) from equal-

izer (2).

10. Remove screw (2) fastening front parking brake

cable (1) routing bracket to rear crossmember
front flange (3).

LX

FRAME & BUMPERS

13 - 43
