INSTALLATION

LEFT

1. Clean all mating surfaces.

2. Lubricate camshafts with Mopar

T

Engine Oil Sup-

plement, or equivalent.

3. Carefully install camshafts onto cylinder head jour-

nals and align the camshaft gear timing marks.

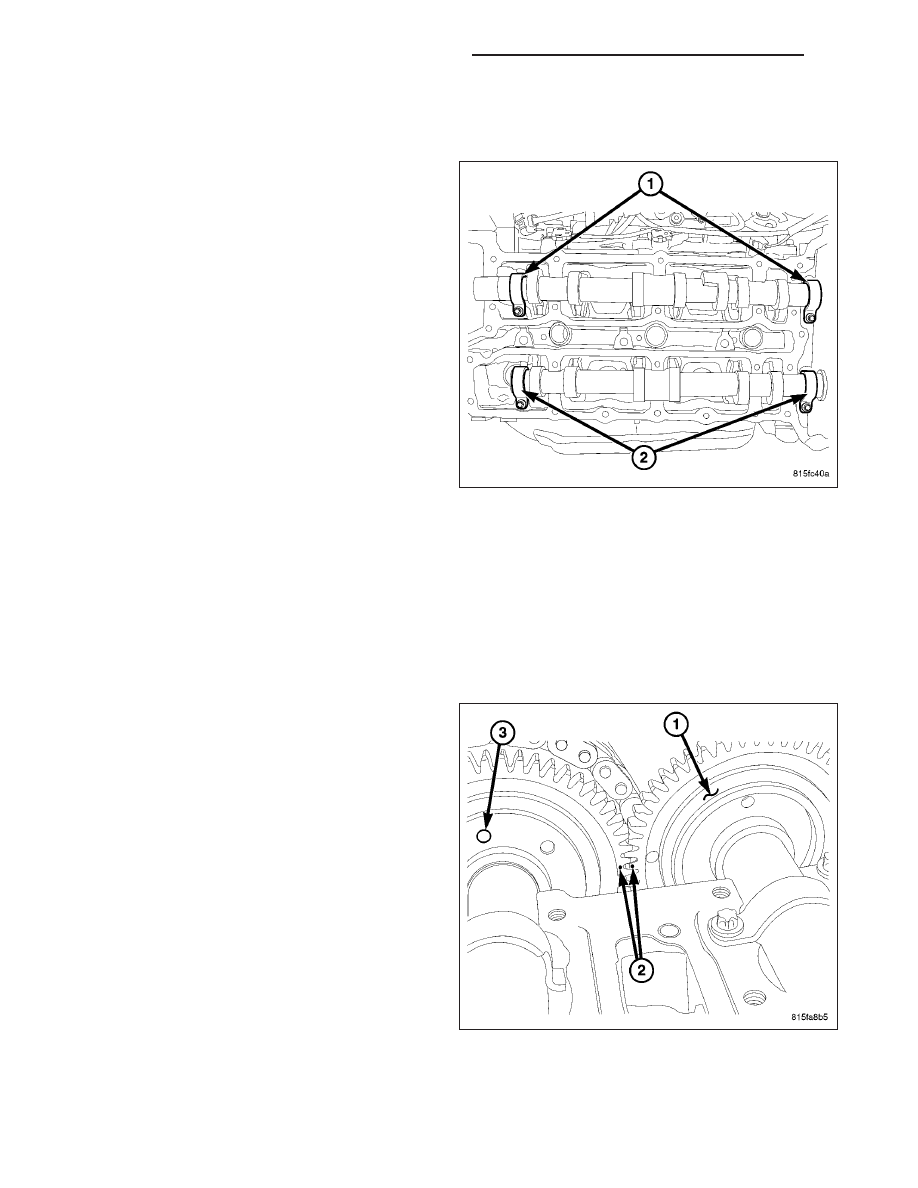

4. Install the camshaft retainers and tighten each

retaining bolt to 9 N·m (80 in. lbs.).

5. After camshafts are properly installed in cylinder

head cover check end play of camshafts with a dial
indicator.

CHECKING CAMSHAFT ENDPLAY

•

NOTE: If the camshaft endplay is not within specification, replace the cylinder head cover.

NOTE: The left exhaust camshaft gear alignment mark is located in the gear tooth valley. The left intake
camshaft gear mark is located on the outside of the tooth. The alignment marks should be touching and the
exhaust camshaft drive gear alignment pin should be located at approximately 12 o’clock, when viewed
from the front camshaft seal.

6. Assure the proper positioning of the camshaft gear

alignment marks and install the camshaft driven
gear onto the exhaust camshaft alignment dowel.

7. Install two of the drive gear bolts. Tighten the bolts

to 18 N·m (13 ft. lbs.).

8. Assure proper positioning of the timing chain to

drive gear paint or scribe marks and remove the tie
strap.

9. Rotate the engine by the vibration damper bolt

enough to install the third camshaft drive gear bolt.
Tighten the bolt to 18 N·m (13 ft. lbs.).

10. Rotate the engine back to TDC and check cam-

shaft gear alignment.

9 - 2696

ENGINE - 3.0L TD SERVICE INFORMATION

LX

11. Install the timing chain tensioner.

12. Install the camshaft seals into the cylinder head.

13. Install the cylinder head cover. Torque the cylinder

head cover bolts in the sequence shown. Torque
in three stages: 4 N·m (35 in. lbs.). then 6 N·m
(53 in. lbs.) then 8 N·m (70 in. lbs.).

14. Install the oil filter housing bracket. Tighten bolts

to 9 N·m (80 in. lbs.).

15. Install the fuel pipe bundle. Tighten bolts to 11

N·m (97 in. lbs.).

16. Connect the fuel line hoses at the high pressure

pump and fuel rail. Secure the hose clamps with
9539 Pliers.

17. Connect the fuel lines at the left cylinder head.

18. Install the EGR valve.

19. Position and secure the main engine wiring har-

ness. Tighten bolts to 11 N·m (97 in. lbs.).

20. Install the charge air inlet tube. Tighten bolts to 11

N·m (97 in. lbs.).

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2697

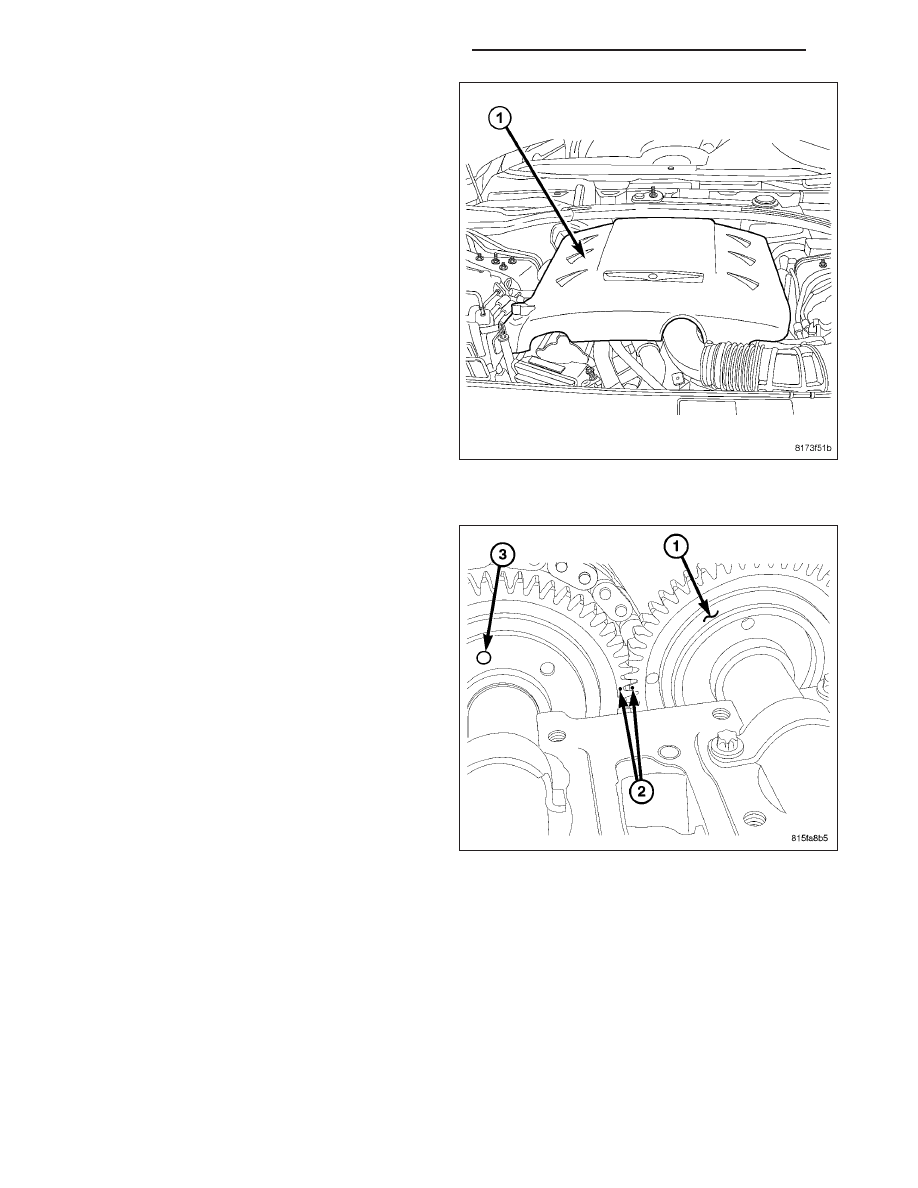

21. Install the engine cover.

22. Connect negative battery cable.

23. Start engine, allow to warm, turn engine off and

inspect for leaks (Refer to 14 - FUEL SYSTEM -
WARNING).

RIGHT

1. Clean all mating surfaces.

2. Lubricate camshafts with Mopar

T

Engine Oil Sup-

plement, or equivalent.

3. Carefully install camshafts onto cylinder head jour-

nals and align the camshaft gear timing marks.

9 - 2698

ENGINE - 3.0L TD SERVICE INFORMATION

LX

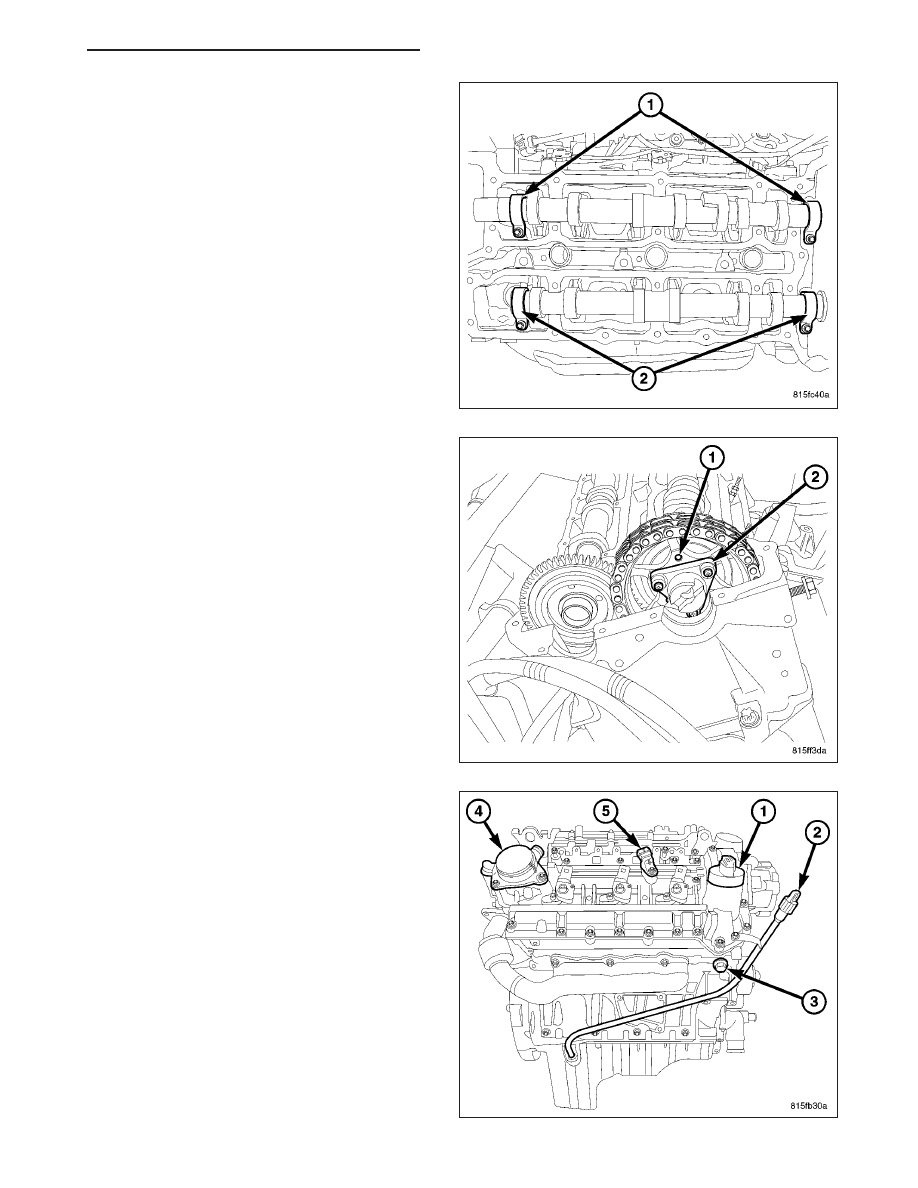

4. Install the camshaft retainers and tighten each

retaining bolt to 9 N·m (7 in. lbs.).

NOTE: The right exhaust camshaft gear alignment
mark is located in the gear tooth valley. The right
intake camshaft gear mark is located on the out-
side of the tooth. The alignment marks should be
touching and the exhaust camshaft drive gear
alignment pin should be located at approximately
12 o’clock, when viewed from the front camshaft
seal.

5. Assure the proper positioning of the camshaft gear

alignment marks and install the camshaft driven
gear onto the exhaust camshaft alignment dowel.

6. Install two of the drive gear bolts. Tighten the bolts

to 18 N·m (13 ft. lbs.).

7. Assure proper positioning of the timing chain to

drive gear paint or scribe marks and remove the tie
strap.

8. Rotate the engine by the vibration damper bolt

enough to install the third camshaft drive gear bolt.
Tighten the bolt to 18 N·m (13 ft. lbs.).

9. Rotate the engine back to TDC and check cam-

shaft gear alignment.

10. Install the timing chain tensioner (3).

11. Install the camshaft seals into the cylinder head.

12. Install the cylinder head cover. (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - INSTALLATION)
