3. Rotate the engine to TDC using the vibration

damper bolt.

4. Remove the main engine wiring harness retainers

at the rear of the cylinder head cover.

5. Remove the EGR valve.

6. Remove the charge air inlet tube.

7. Disconnect the fuel line hoses at the fuel rail, high

pressure pump using 9539 Pliers.

8. Disconnect the fuel lines at the left cylinder head.

9. Remove the fuel pipe bundle and set aside.

10. Remove the oil filter housing support bracket.

11. Remove the cylinder head cover.

NOTE: The left exhaust camshaft gear alignment
mark is located in the gear tooth valley. The left
intake camshaft gear mark is located on the out-
side of the tooth.

12. Check the camshaft timing gears for alignment.

The alignment marks should be touching and the
exhaust camshaft drive gear alignment pin should
be located at approximately 12 o’clock, when
viewed from the front camshaft seal.

13. Rotate the engine by the vibration damper bolt,

past TDC to gain access to the lower camshaft
drive gear bolt, and remove the bolt.

14. Rotate the engine back to TDC and check cam-

shaft gear alignment.

9 - 2692

ENGINE - 3.0L TD SERVICE INFORMATION

LX

15. Remove the timing chain tensioner (3).

16. Paint mark or scribe the timing chain to drive gear

relation.

17. Tie strap the timing chain to drive gear.

18. Remove the remaining camshaft drive gear bolts

and separate the drive gear from camshaft gear.

19. Remove the intake and exhaust camshaft retain-

ers.

20. Remove the left cylinder head camshafts.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2693

RIGHT

1. Disconnect negative battery cable. (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/CABLES

-

REMOVAL)

2. Remove engine cover.

3. Rotate the engine to TDC using the vibration

damper bolt.

4. Remove the intake air resonator.

5. Remove the vacuum pump.

6. Remove the oil level indicator tube (2) retaining

bolt at the right cylinder head cover.

7. Remove the crankcase breather assembly (4) from

the right cylinder head cover.

8. Remove the cylinder head cover. (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL)

9 - 2694

ENGINE - 3.0L TD SERVICE INFORMATION

LX

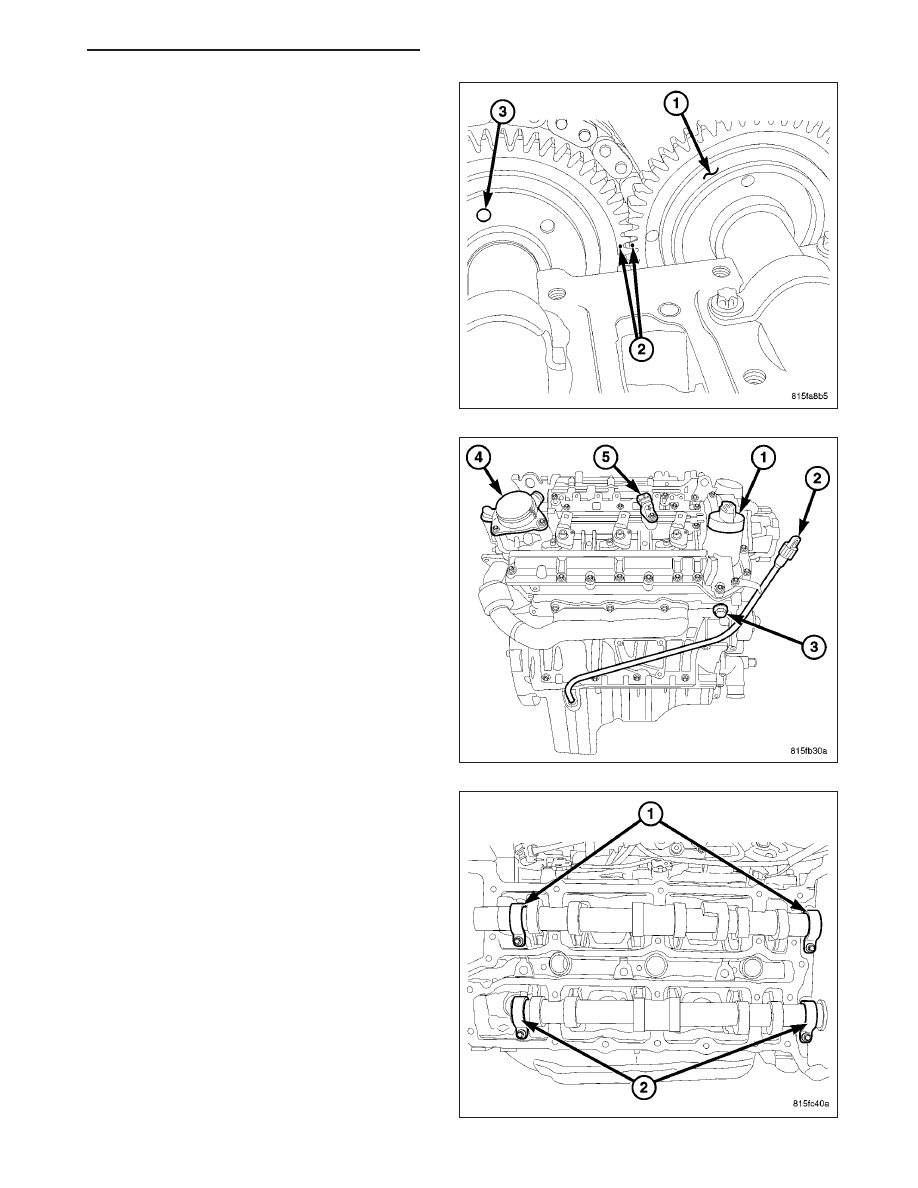

NOTE: The right exhaust camshaft gear alignment
mark is located in the gear tooth valley. The left
intake camshaft gear mark is located on the out-
side of the tooth.

9. Check the camshaft timing gears for alignment.

The alignment marks should be touching and the
exhaust camshaft drive gear alignment pin should
be located at approximately 12 o’clock, when
viewed from the front camshaft seal.

10. Rotate the engine by the vibration damper bolt,

past TDC to gain access to the lower camshaft
drive gear bolt, and remove the bolt.

11. Rotate the engine back to TDC and check cam-

shaft gear alignment.

12. Remove the timing chain tensioner (3).

13. Paint mark or scribe the timing chain to drive gear

relation.

14. Tie strap the timing chain to drive gear.

15. Remove the remaining camshaft drive gear bolts

and separate the drive gear from camshaft gear.

16. Remove the intake and exhaust camshaft retain-

ers.

17. Remove the left cylinder head camshafts.

LX

ENGINE - 3.0L TD SERVICE INFORMATION
