22. Install the 5 front oil pan to timing cover bolts.

Tighten the bolts to 20 N·m (177 in. lbs.).

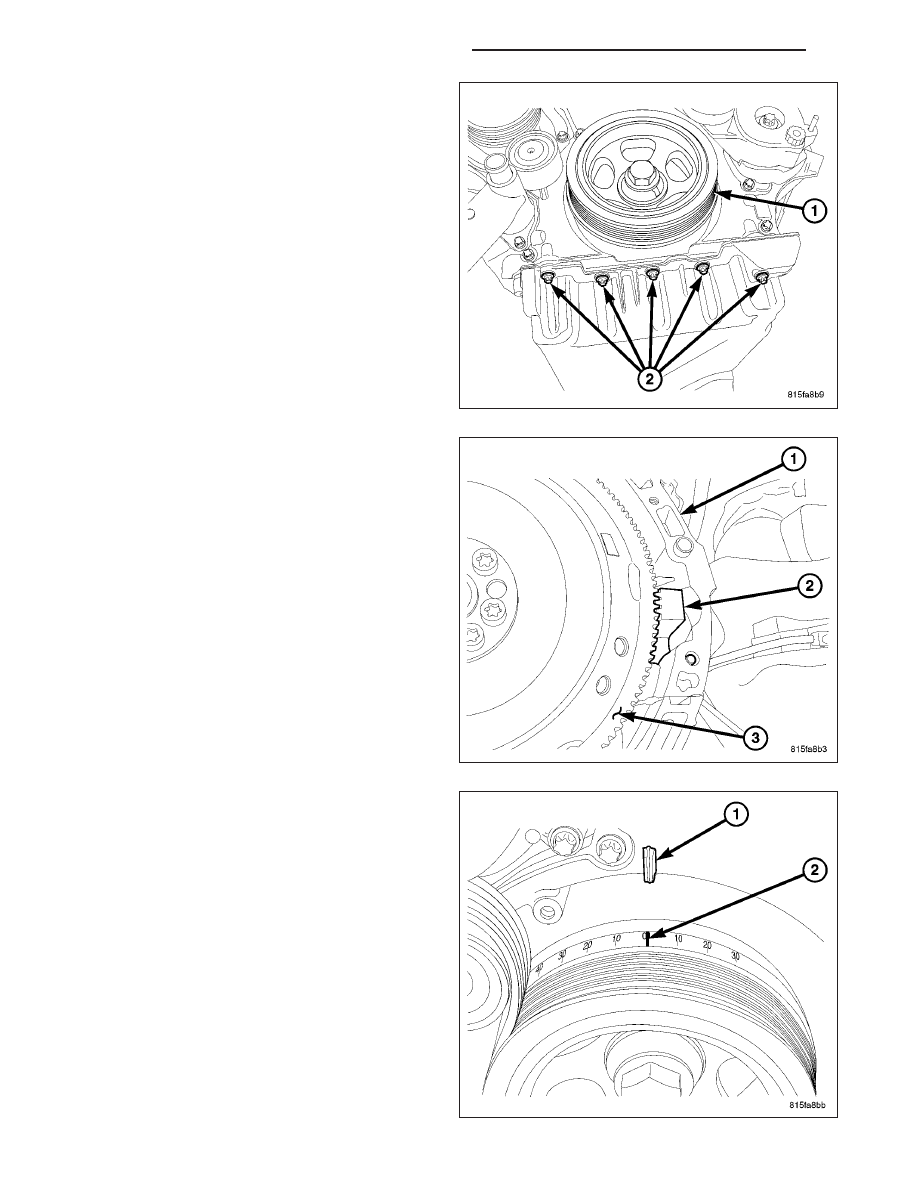

23. Install #9102 crankshaft lock (2) into the starter

access blank.

24. Lower the vehicle.

25. Install the vibration damper. Tighten the bolts to

200 N·m (148 ft. lbs.) and then an additional 90°.

9 - 2660

ENGINE - 3.0L TD SERVICE INFORMATION

LX

NOTE: Care must be taken not to get any engine
sealer on the camshaft journals.

26. Apply a 1.5mm continuous bead of Mopar Engine

Sealant RTV (1) around the diameter of the left
cylinder head cover, and install the cover with
new camshaft seals.

27. Tighten the bolts in three stages following the

sequence provided. First to 4 N·m (35 in. lbs.),
then to 6 N·m (53 in. lbs.), and then to 8.4 N·m
(75 in. lbs.).

28. Install the oil filter housing bracket. Tighten the

bolts to 13.8 N·m (122 in. lbs.).

29. Install the high pressure pump. Tighten bolts to

13.5 N·m (120 in. lbs.).

NOTE: Idler pulley bolts are L.H. thread.

30. Install the belt idler pulleys (1). Tighten the bolts

to 58 N·m (43 ft. lbs.).

31. Install the drive belt tensioner (2). Tighten the

bolts to 58 N·m (43 ft. lbs.).

32. Install the drive belt.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2661

CAUTION: The right intake manifold upper thermo-
stat housing bolts should be tightened to 8.4 N·m
(74 in. lbs.).

33. Install the intake manifold (4). Tighten bolts to 16

N·m (142 in. lbs.), starting in the middle and tight-
ening in a cross pattern outward until reaching the
upper thermostat bolts on the right front manifold.

34. Tighten the upper thermostat bolts on the right

cylinder head to 8.4 N·m (74 in.lbs.).

CAUTION: The fuel injector sealing washers MUST
be replaced. DO NOT use the old sealing washers
or double the sealing washers.

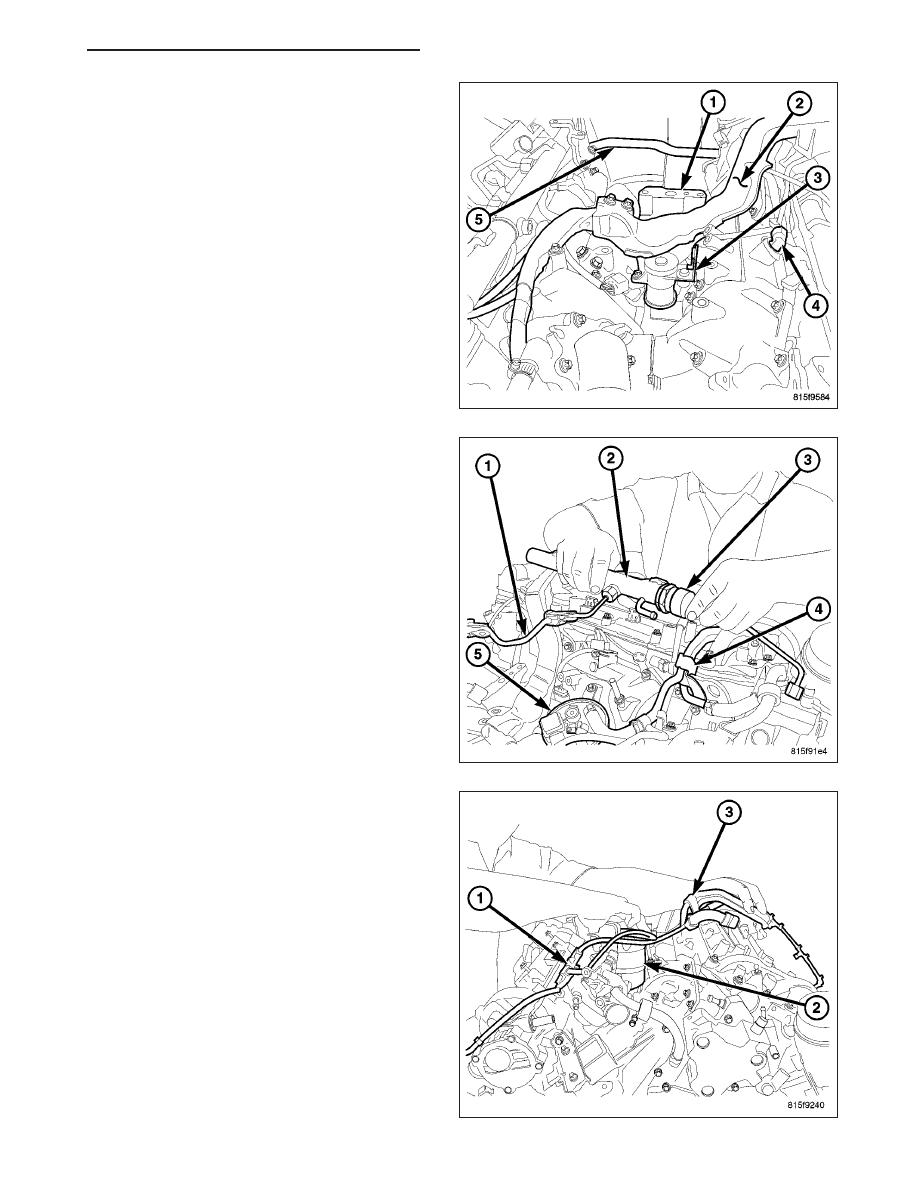

35. Lubricate the fuel injector body (1), install the left

fuel injectors (1) and new lower sealing washers.

36. Install the injector retaining claws and tighten the

bolts to 7 N·m plus 180 °(62 in. lbs. plus 180°).

37. Properly route and install the fuel return hoses (5)

and connect them to the injectors.

9 - 2662

ENGINE - 3.0L TD SERVICE INFORMATION

LX

38. Properly route and connect the engine harness.

39. Install the fuel rail (2). Tighten the bolts to 33 N·m

(24 ft. lbs.).

CAUTION: Inspect the fuel lines for wear or dam-
age, look closely around the flange area. Replace
as necessary. DO NOT over tighten.

40. Install the high pressure fuel lines, including the

fuel rail equalizing line. Tighten the line nuts to 27
N·m (20 ft. lbs.)

41. Install the fuel filter (2) and connect the harnesses

(1) and hoses (3).
